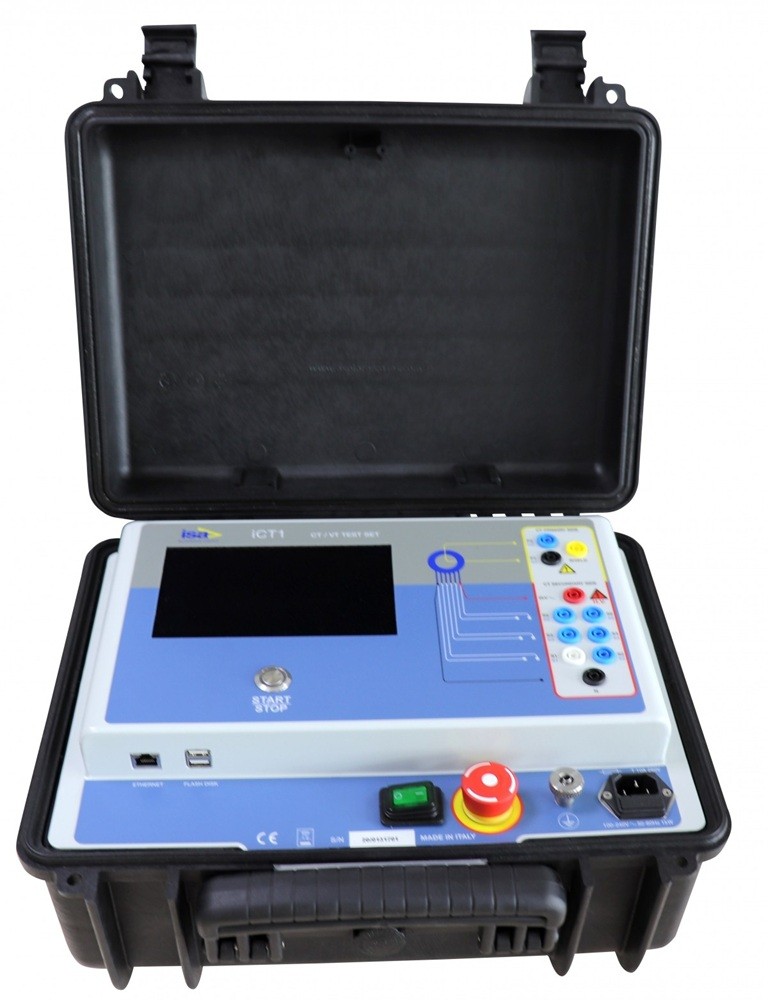

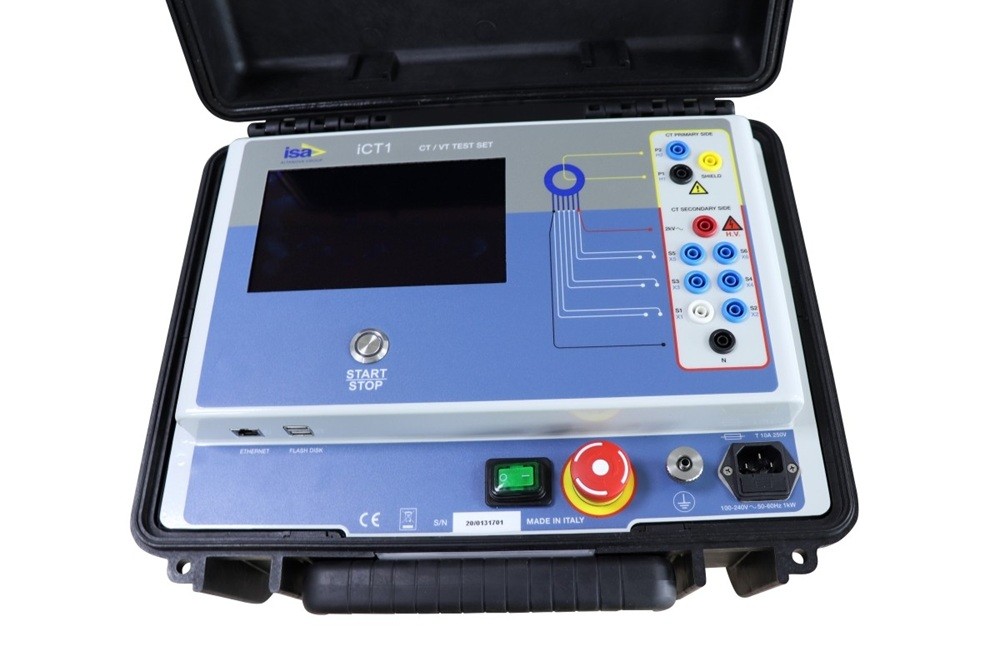

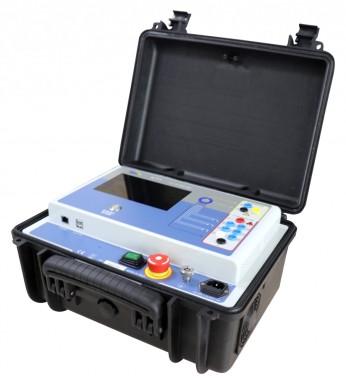

iCT1 автоматический прибор проверки трансформаторов тока и напряжения

Код: 93577

Описание в PDF

Бренд: ISA
Страна бренда: Италия
Госреестр 81403-21
Гарантия 1 год

iCT1 представляет собой портативное устройство предназначенное для испытаний трансформаторов тока, напряжения, а также комбинированных трансформаторов.

Функциональные особенности:

Предназначен для испытания трансформаторов тока, напряжения и комбинированных трансформаторов.
Экономия времени - одно подключение для проведения всех испытаний.
Проведение всех основных испытаний:
измерение коэффициента трансформации и фазового угла,
снятие вольт-амперной характеристики,
измерение сопротивления, погрешности и нагрузки.
Подключение до 5 ответвлений трансформатора тока.
Возможность измерения ВАХ ТТ с напряжением насыщения до 2 кВ и до 30 кВ с использованием метода постоянного напряжения.
Встроенная система размагничивания.
Функция "Определение ТТ" - возможность определения паспортных данных ТТ.
Легкий и компактный.
Запатентованная технология.

Основной генератор имеет 5 выходов:

Выход высокого переменного напряжения.
Выход низкого переменного тока.
Выход постоянного напряжения.
Выход низкого переменного напряжения.
Выход низкого напряжения для ВАХ методом постоянного напряжения.

Другие особенности основного генератора:

Контроль перехода через ноль: запуск и остановка генерации параметров осуществляется при пересечении нуля;
Аварийное сообщение при превышении тока;
Тепловая зашита: при перегреве цепей питания, усилителя или трансформатора оператору выводится аварийное сообщение.

Элемент	Характеристики
Выход высокого переменного напряжения
Максимальное напряжение, кВ	2(iCT1 Standard)
Максимальный ток, А	1
Выход низкого переменного тока
Выходной ток можно регулировать вручную с передней панели прибора
Iмакс.	6 A АС
Vмакс.	100 В АС
Максимальная мощность, ВА	200
Выход низкого постоянного тока
Выходной ток можно регулировать вручную с передней панели прибора
Iмакс.	6 A DC
Vмакс.	30 В DC
Максимальная мощность, Вт	180
Выход низкого переменного напряжения
Максимальное выходное напряжение, В	180 АС
Максимальный выходной ток, А	3,5 АС
Максимальная выходная мощность, ВА: - питание 230 В - питание 110 В	400 (при cosφ < 0,225) 350 (при cosφ < 0,175)
Выход низкого напряжения для ВАХ методом постоянного напряжения (для iCT1 Advance)
Максимальное выходное напряжение, В	200 DC
Максимальный выходной ток, А	2 (rms), 15 (пиковое)
Выходная частота
Диапазон, Гц	15 - 400
Разрешение, мГц	10
Погрешность	< 100 ppM; выходное напряжение > 200 В
Другие характеристики
Потребляемая мощность, кВт	Менее 1
Габаритные размеры, мм	410(В) x 340(Ш) x 205(Г)
Масса, кг	16

Параметр	Разрешение	Типичная погрешность	Гарантированная погрешность
Переменный ток
- 10 А - 1 А - 0,1 А	1 мА 0,1 мА 0,01 мА	± 0,025 % изм ± 0,025 % диап	±0,05 % изм ± 0,1 % диап ±0,1 % изм ± 0,05 % диап ±0,15 % изм ± 0,05 % диап
Постоянный ток
- 15 А - 1,5 А - 0,15 А	1 мА 0,1 мА 0,01 мА	± 0,025 % изм ± 0,025 % диап	± 0,05 % изм ± 0,05 % диап
Переменное напряжение первичной стороны
- 300 В - 30 В - 3 В - 300 мВ	15 мВ 1,5 мВ 0,15 мВ 0,015 мВ	± 0,02 % изм ± 0,02 % диап	± 0,05 % изм ± 0,05 % диап
Переменное напряжение вторичной стороны
- 2 100 В - 200 В - 20 В - 2 В	100 мВ 10 мВ 1 мВ 100 мкВ	± 0,02 % изм ± 0,02 % диап	± 0,05 % изм ± 0,05 % диап
Постоянное напряжение
- 200 В - 20 В - 2 В - 200 мВ - 20 мВ	10 мВ 1 мВ 100 мкВ 10 мкВ 1 мкВ	± 0,025 % изм ± 0,025 % диап ± 0,025 % изм ± 0,025 % диап ± 0,025 % изм ± 0,025 % диап ± 0,025 % изм ± 0,025 % диап ± 0,05 % изм ± 0,05 % диап	± 0,05 % изм ± 0,05 % диап ± 0,05 % изм ± 0,05 % диап ± 0,05 % изм ± 0,05 % диап ± 0,05 % изм ± 0,05 % диап ± 0,1 % изм ± 0,1 % диап

1. Прибор iCT1 - 1 шт.;
2. Комплект испытательных кабелей - 1 шт.;
3. Кабель питания - 1 шт.;
4. Кабель заземления - 1 шт.;
5. Кабели Ethernet - 1 шт.;
6. USB флеш накопитель - 1 шт.;
7. Руководство по эксплуатации - 1 шт.;
8. Свидетельство о первичной поверке - 1 шт.
