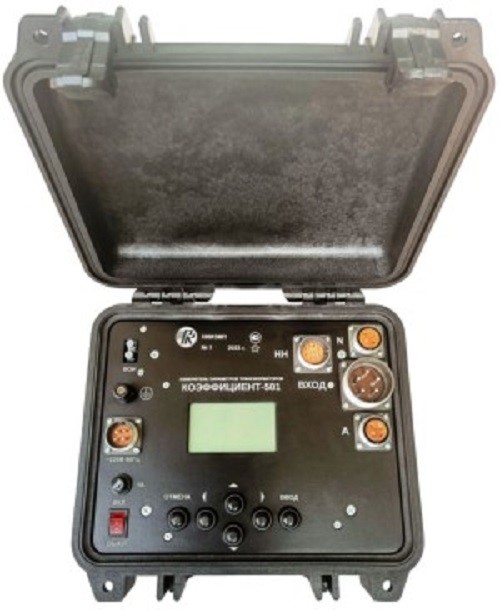

Коэффициент-М-501 измеритель параметров трансформаторов

Код: 027528

Описание в PDF

Бренд: НИИЭМП
Страна бренда: Россия
Госреестр 92264-24
Межповерочный интервал 12 месяцев
Гарантия 18 месяцев

Назначение измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-501:

Измеритель КОЭФФИЦИЕНТ-М-501 в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС обеспечивает измерение для трансформаторов всех схем и групп соединения по ГОСТ 30830 коэффициента трансформации, тока и потерь холостого хода, сопротивления короткого замыкания, и определение группы соединения обмоток.

Особенности измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-501:

Однофазный измеритель.
Измерение напряжений до 500 В и токов до 50 А.
Ручной или автоматический выбор предела измерения.
Программируемое число измерений с индикацией усреднённого значения.
Гальванически изолированный волоконно-оптический интерфейс.
Ударопрочный корпус с размерами 271х248х123 мм.
Память на 700 результатов измерений.
Хранение результатов с привязкой к дате и времени.
Жидкокристаллический дисплей с настраиваемой подсветкой.
Диапазон рабочих температур от -15°С до +45°С.
Программное обеспечение для удаленного управления измерителем.
Протокол обмена для встраивания измерителя в собственную систему.
Поверочные кабели в основном комплекте поставки.

Параметр	Значение
Диапазон измерений среднеквадратического значения напряжения переменного тока первой гармоники U, В	от 50 до 500
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники U, %	± [0,2 + 0,02 · (UК / U - 1)]
Диапазоны измерений среднеквадратического значения напряжения переменного тока первой гармоники UНН, В	от 0,5 до 5 от 5 до 50 от 50 до 500
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники UНН, %	± [0,2 + 0,02 · (UННК / UНН - 1)]
Диапазоны измерений среднеквадратического значения силы переменного тока первой гармоники I, А	от 0,005 до 0,05 от 0,05 до 0,5 от 0,5 до 5 от 5 до 50
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока первой гармоники I, %, в диапазонах от 0,005 до 0,05 А от 0,05 до 0,5 А от 0,5 до 5 А от 5 до 50 А	± [0,25 + 0,05 · (IК / I - 1)] ± [0,25 + 0,025 · (IК / I - 1)]
Диапазон измерений угла фазового сдвига между напряжением и током Δϕ, °	от минус 180 до 180
Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током Δϕ, °	± [0,25 + 0,025 · (UК / U + IK / I)]
Диапазон измерений коэффициента мощности КP	от -1,0 до +1,0
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности КP	± [0,05 + 0,005 · (UК / U + IK / I - 2) + (1 / KP - 1)]
Диапазоны измерений активной электрической мощности P, Вт (от 0,01 · IК · UК · КP до IК · UК · КP)	от 0,25 · КP до 25 (IК = 0,05 А) от 2,5 · КP до 250 (IК = 0,5 А) от 25 · КP до 2500 (IК = 5 А) от 250 · КP до 25000 (IК = 50 А)
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности P, %	± [0,5 + 0,025 · (UК / U + IK / I - 2) + 0,6 · (1 / KP - 1)]
Диапазон измерений частоты переменного напряжения f и тока fi, Гц	от 45 до 65
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока f, Гц	±0,05

1. Измеритель КОЭФФИЦИЕНТ-М-501 - 1 шт.;
2. Кабель питания КП 3 м - 1 шт.;
3. Кабель измерительный поверочный КИП1 1 м - 1 шт.;
4. Кабель измерительный поверочный КИП-НН 1 м - 1 шт.
5. Руководство по эксплуатации - 1 экз.;
6. USB-флеш-накопитель с программным обеспечением - 1 шт.

* Прибор поставляется без измерительных кабелей. Они поставляются по отдельному заказу. Измерительные кабели изготавливаются длиной 2, 5, 10, 15, 30, 50 метров
