Преимущества:
- Аппарат циклического нагружения АЦН-20 предназначен для полностью автоматической подготовки образца геосинтетического материала при действии циклической нагрузки
- Аппарат выполняет заданное число циклов нагружения (от 1 до 500 циклов) от 4,5 кПа до заданной нагрузки (от 20 до 500 кПа). Во время нагружения вычисляются средние значения максимумов и минимумов циклов, а также разброс этих параметров по всем циклам
- Аппарат оснащается ресивером и малошумным компрессором с уровнем шума менее 46 дБ
- Ведение журнала результатов обеспечивает хранение до 450 результатов и до 250 графиков нагружения в энергонезависимой памяти
- Цветной дисплей обеспечивает вывод подробной информации о заданных условиях, текущих значениях нагрузки во время испытания, а также график нагружения образца
- Встроенная функция энергосбережения, позволяет автоматически отключать привод при длительном простое
- Возможность просмотра результатов испытания, а также их печати через последовательный порт RS-232
- Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания
- Система полной самодиагностики с индикацией причин неисправностей на дисплее
Технические характеристики
| Минимальная нагрузка на образец за цикл |
от 4,5 до 5,5 кПа |
| Максимальная нагрузка на образец за цикл |
от 490 до 510 кПа |
| Количество циклов нагружения образца |
от 1 до 500 |
| Частота нагружения |
1 Гц |
| Рабочий ход плиты, не менее |
50 мм |
Точностные характеристики
| Предел допускаемой погрешности измерения нагрузки, в диапазоне от 0,1 до 2 кН |
10 % |
| Предел допускаемой погрешности измерения нагрузки, в диапазоне от 2 до 10 кН |
0,2 кН |
| Предел допускаемой погрешности измерения нагрузки, в диапазоне 1 |
0,01 Гц |
Эксплуатационные характеристики
Потребляемая мощность,
в режиме нагружения |
не более 400 Вт |
Потребляемая мощность,
в режиме ожидания |
не более 200 Вт |
Потребляемая мощность,
в режиме энергосбережения |
не более 30 Вт |
| Размеры аппарата |
900х1100х760 (ширина х высота х глубина) |
| Масса аппарата, без оснастки |
не более 130 кг |
| Масса аппарата, с оснасткой |
не более 145 кг |
| Температура окружающей среды |
от 10 до 35 °C |
| Относительная влажность воздуха при температуре +25°С |
не более 80 % |
| Напряжение сети питания |
от 198 до 242 В |
| Частота сети питания |
от 49 до 51 Гц |
| Расход воздуха, не более |
91 л/мин |
| Входное давление |
от 7,5 до 12 бар |
| Срок службы |
6 лет, не более 15 000 часов |
| Гарантийный срок эксплуатации |
1 год, не более 2 500 часов |
Безопасность
| Электробезопасность |
Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 |
| Звуковое сопровождение |
Подача звукового сигнала при окончании испытания, обнаружении неисправности |
| Диагностика и настройка |
Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
1. Аппарат ЛинтеЛ АЦН-20 – 1 шт.;

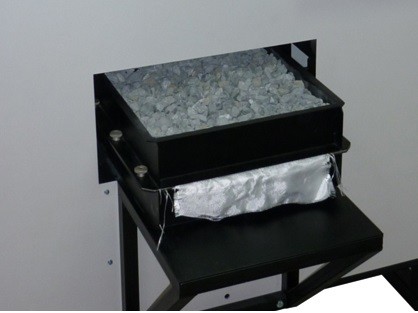

2. Ящик подготовки образцов – 1 шт.;
3. Плита уплотнения 300 х 300 х 75 мм – 1 шт.;
4. Плита уплотнения нижнего слоя щебня – 1 шт.;
5. Плита уплотнения верхнего слоя щебня – 1 шт.;
6. Шаблон для установки плиты уплотнения – 1 шт.;
7. Руководство по эксплуатации – 1 шт.;
8. Паспорт – 1 шт.;
9. Программа и методика аттестации – 1 шт.;
10. Руководство по эксплуатации и паспорт компрессора – 1 шт.
