Высоковольтная установка И-20М

  • Госреестр 70486-18
  • Гарантия 1 год
  • Производитель АНГСТРЕМ
  • Производство: Россия

NEW Высоковольтная установка И-20М

Назначение:

Высоковольтная установка И-20М - предназначена для проведения испытаний индивидуальных средств защиты человека от поражения электрическим током синусоидальным напряжением частотой 50 Гц.

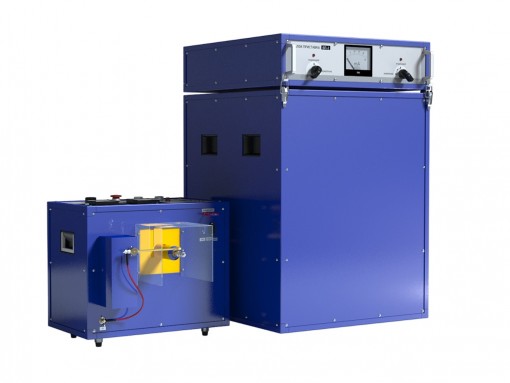

Установка состоит из аппарата высоковольтного АВ-20М и блока-приставки БП-2, и предназначена для эксплуатации внутри помещения.

Испытание средств защиты

Приемо-сдаточные и периодические испытания средств защиты проводятся периодически в срок, устанавливаемый требованием действующих законодательных норм. В случае возникновения пробоя, перекрытия, разряда или превышения норм утечки испытываемое изделие изымается из эксплуатации или направляется в ремонт. На средства защиты, прошедшие испытания успешно, ставится специальный штамп с указанием допустимого напряжения и датой следующей поверки.

Основные направления испытаний средств защиты:

  • Испытание диэлектрических перчаток. Периодичность испытания диэлектрических перчаток составляет один раз в 6 месяцев. При этом сроки испытания не зависят от того, находится ли изделие в эксплуатации.
  • Испытание диэлектрических бот и галош. Испытание диэлектрических бот происходит подачей напряжения 15 кВ, а испытание диэлектрических галош подачей напряжения 3,5 кВ на протяжении 1 минуты.
  • Испытание ручного электроинструмента. В эксплуатации проводят только электрические испытания изоляции рукояток ручного инструмента. Испытания электроинструмента с однослойной изоляцией проводятся подачей напряжения 2 кВ на протяжении 1 минуты.
  • Испытание изолирующих штанг. Испытание оперативных штанг, применяемых при работе до 1000 В, производится одновременной подачей напряжения 2000 В к рабочей части и к временному электроду, приложенному к изолирующей части на протяжении 5 минут.
  • Испытание указателей напряжения. Испытания проводятся приложением повышенного напряжения к рабочей и изолирующей частям.

Установка состоит из аппарата высоковольтного АВ-20М и блока приставки БП-2.

  • Высокая функциональность устройства достигается за счет использования двух измерительных каналов – что позволяет одновременно испытывать переменным напряжением и контролировать ток проводимости 2 пар перчаток, или 1 пары диэлектрических бот (галош).
  • При этом, после автоматического отключения канала из-за превышения тока проводимости остальные продолжают работать независимо в штатном режиме.
  • Предназначена для эксплуатации внутри помещения.
  • Установка оснащена встроенным таймером, оповещающим об истечении времени испытаний звуковым сигналом.
  • На лицевой панели управления расположены все органы управления и индикации, а также измерительные приборы.
  • Измерение тока осуществляется встроенным миллиамперметром.
  • Для обеспечения большей безопасности при работе с установкой имеется узел заземления.
  • Благодаря конструкционным особенностям аппарата исключается случайное касание высоковольтных элементов – поэтому установка не требует специально оборудованного помещения с перегородкой и дверью с блокировкой, достаточно лишь наличие надежного заземления.
  • Комплект отличается высокой надежностью и простотой в управлении, а наличие хорошего доступа ко всем элементам аппарата обеспечивает особое удобство в обслуживании.

Аппарат высоковольтный АВ-20М

Наименование Значение
Напряжение питания частотой 50 Гц 220 ±22 В
Наибольшее рабочее переменное напряжение 20 кВ
Наибольший выходной ток 22,5 мА
Относительная погрешность измерения выходного напряжения, не более 3 %
Относительная погрешность измерения выходного тока, не более 3 %
Потребляемая мощность, не более 0,6 кВА
Габаритные размеры 500 × 500 × 500 мм
Масса 32 кг

Блок-приставка БП-2

Наименование Значение
Количество испытуемых средств защиты (перчаток, бот) 2
Относительная погрешность измерения выходного тока, не более 1,5 %
Габаритные размеры 600 × 980 × 620 мм
Масса 49 кг

Условия эксплуатации:

Наименование Значение
Температура окружающей среды от +10 до +40° С
Относительная влажность воздуха при 25°С 80 %
Атмосферное давление от 630 до 800 мм рт. ст.
1.Аппарат высоковольтный АВ-20М - 1 шт.
2. Блок-приставка БП-2 - 1 шт.
3. Кабель сетевой - 1 шт.
4. Кабель соединительный - 1 шт.
5. Кабель высоковольтный - 1 шт.
6. Провод заземления - 2 шт.
7. Подвеска для перчаток - 4 шт.
8. Подвеска для бот - 4 шт.
9. Подвеска для электроинструмента - 1 шт.
10. Емкость для воды - 1 шт.
11. Паспорт Установки высоковольтной И-20М
