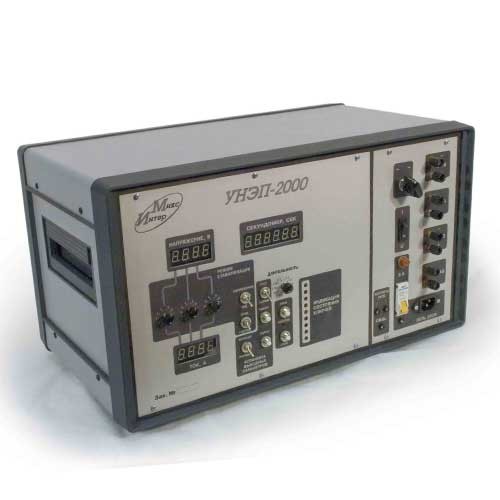

Устройство для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2000

УНЭП-2000 - устройство для испытания защит электрооборудования подстанций 6-10 кВ

УНЭП-2000 предназначено:

для наладки простых защит подстанций 6-10 кВ, а также может быть использовано для испытания расцепителей автоматических выключателей переменного тока

Устройство УНЭП-2000 обеспечивает:

  • испытательный переменный ток синусоидальной формы, регулируемый в следующих пределах: 0-2000А, 0-200А, 0-20А (в течение 1 мин. при максимальном токе на каждом пределе и t = 20є С);
  • испытательный постоянный ток, регулируемый в пределах: 0-10А (в течение 1 мин при максимальном токе);
  • напряжение переменного тока в диапазоне 0-450В, регулируемое дискретно с шагом 1В, при токе нагрузки до 10А (в течение 1 мин при максимальном токе);
  • напряжение постоянного тока в диапазоне от 0 до 250В при токе нагрузки до 10А;
  • стабилизацию выходных значений тока и напряжения.

Встроенные в устройство УНЭП-2000 цифровые индикаторы позволяют отображать действующие значения тока и напряжения переменного и постоянного тока, а также время протекания тока и напряжения от 0,01 с до 100 мин.

Кроме того, в УНЭП встроена защита от превышения максимального тока (автоматический выключатель) и тепловая защита от превышения температуры обмотки нагрузочного трансформатора (t сраб. ≥ 80є С). Ток (максимальный), потребляемый из сети составляет не более 45А Приведенная погрешность измерения испытательного тока и напряжения встроенным цифровым индикатором не более 5% Напряжение питающей сети частотой 50Гц 220В+/-10%

Габаритные размеры и масса устойства УНЭП-2000:

  • длина 510 мм
  • ширина 300 мм
  • высота 300 мм
  • масса 34 кг

С помощью УНЭП можно осуществлять следующие наладочные операции на подстанциях 6-10 кВ:

  • снятие характеристик намагничивания трансформаторов тока;
  • настройку реле переменного тока типа РТ-40, РТ-80 и аналогичных;
  • настройку промежуточных реле переменного и постоянного тока, а также контакторов и реле времени;
  • проверку токов и времени срабатывания релейной защиты первичным током (при токах срабатывания защиты не более 2000А).

На УНЭП выдается аттестат Госстандарта РФ.

Гарантийный срок эксплуатации - 12 месяцев с момента продажи.

Диапазон регулирования и измерения силы переменного тока0,5 А - 1 000 А
Диапазон измерения времени срабатывания0,01 с - 6 000 с
Частота переменного тока0 Гц - 50 Гц
Регулирование и измерение напряжения переменного тока0 В - 450 В
Регулирование и измерение напряжения постоянного тока0 В - 250 В
Вес34 кг
Длина510 мм
Ширина300 мм
Высота300 мм
1. УНЭП-2000;
2. соединительные провода;
3. руководство по эксплуатации;
4. методика периодической аттестации;
5. аттестат Госстандарта России

Аналоги Устройство для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2000:

Снят с производства
