- Бренд: AnCom

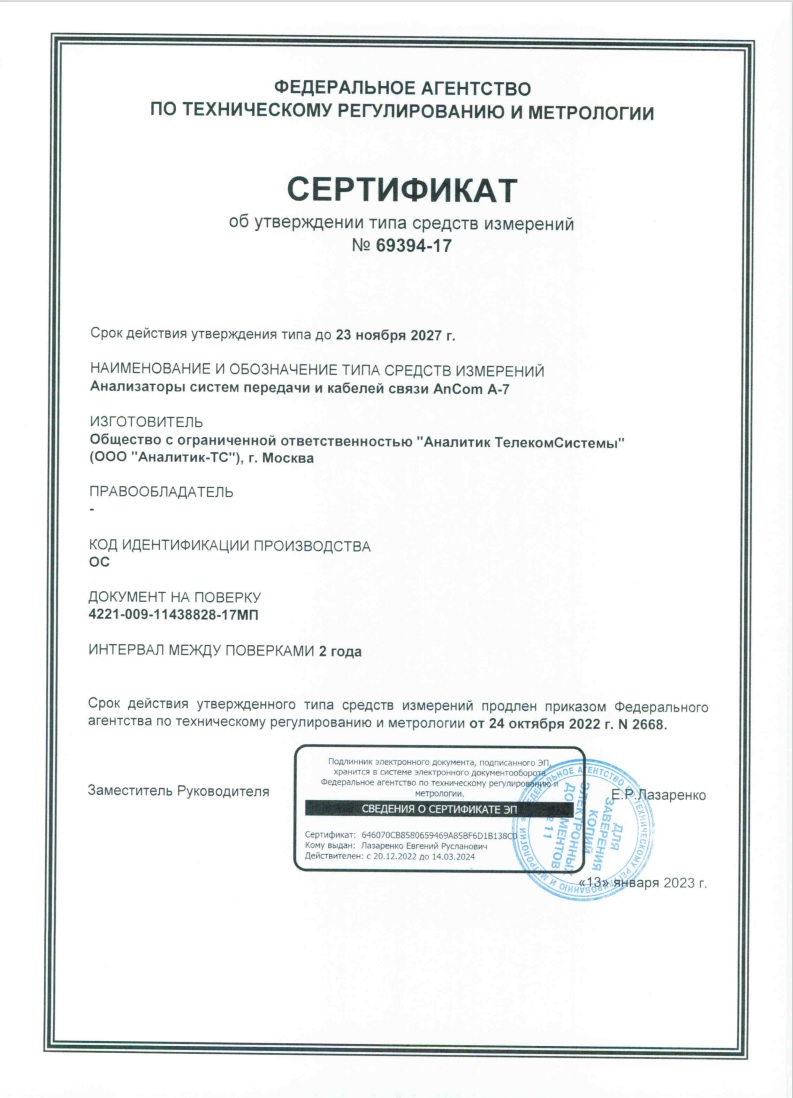

- Госреестр 69394-17
- Межповерочный интервал 24 месяца
- Гарантия 3 года
AnCom A-7/533200/307 используется в качестве самостоятельного стационарного или мобильного прибора, работающего под управлением нетбука (входит в комплект поставки).
Функциональный состав: анализатор (генератор измерительных сигналов + многорежимный измеритель), нетбук.
Конструктивное исполнение:
- Анализатор встроен в транспортный контейнер (14x29x34 см);
- Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора;
- Для подключения анализатора к объекту измерений используются соединительные кабели и принадлежности (входят в комплект поставки и располагаются в транспортном контейнере);
- Управляющий нетбук расположен на металлическом выдвижном кронштейне.
Сведения о структуре
Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора, встроенного в транспортный контейнер (14x29x34 см).
Управление коммутацией осуществляется автоматически при выборе в программе соответствующего режима работы (позволяет избежать ошибок, свойственных ручной коммутации).
Для подключения анализатора к объекту измерений используются соединительные кабели и принадлежности (входят в комплект поставки и укладываются в контейнер). Нетбук (входит в комплект поставки) расположен на металлическом выдвижном кронштейне и осуществляет управление анализатором.
Встроенный аккумулятор обеспечивает автономную работу анализатора в течение не менее 5 часов.
Блок анализатора:
- Генератор измерительных сигналов (-40…+22 дБм): согласованный (коаксиальный 75 Ом) или низкоомный выход; работа в условиях действия посторонних сигналов с уровнем до +35дБм;
- Измеритель уровня, характеристик и параметров искажений в высокоомном (более 11 кОм) и согласованном (75, 150, 600 Ом) режимах, в диапазонах входного уровня -90…+20 дБм (-60…+50 дБм с аттенюатором, встроенным в блок коммутации);
- Возможность согласованного и высокоомного, коасиального и симметричного подключения;
- Средства синхронизации с источником частоты промышленной сети 50 Гц для измерения помех от коронного разряда;
- Средства синхронизации измерений ВЧ-сигнала (осциллограмма, спектр, уровень сигнала, характеристики сигнала) с сигналами РЗ и ПА;
- Нагрузочные резисторы 75 Ом (30 Вт).
Анализатор подключается через интерфейс USB 2.0 к нетбуку (ОС Windows ‘98, ‘NT, ’2000, ’XP, ‘Vista, Windows‘7).
Нетбук совместно со специальным программным обеспечением (СПО) используется как устройство управления анализатором, обеспечивает оперативное отображение результатов измерений, накопление и долговременное хранение результатов с последующим их представлением.
Сервисные возможности
Нормирование результатов измерений:
- Нормирование скалярных результатов (затухание, сигнал/шум…);
- Определение факта удовлетворения нормам (соотв./несоотв.) и количественное определение запаса удовлетворения совокупности норм;
- Нормирование характеристик (АЧХ, ГВП, селективные уровни, рефлектограмма…) путем определения шаблонов, ограничивающих нормируемую характеристику снизу и сверху;
- Формирование «следов» графиков от предыдущих циклов измерений;
- Сохранение графиков в качестве масок для последующего сопоставления с результатами новых измерений.
Автоматизация измерений (конфигурации)
Совокупность значений параметров настройки анализатора может быть сохранена и воспроизведена как уникальная конфигурация:
- Количество сохраненных конфигураций не ограничено;
- Конфигурирование обеспечивает возможность создания библиотек типовых измерительных решений;
- В составе анализатора поставляется более 500 типовых конфигураций, сценариев и масок, из них более 50 предназначены для измерений в области ВЧ-связи.
Представление и протоколирование результатов измерений
Удобство применения анализатора обеспечивается:
- Широким выбором форм представления результатов измерений на экране компьютера;
- Возможностью сохранения результатов измерений и параметров настройки анализатора в виде:
- файлов первичных данных;
- рисунка в выбранном формате (bmp, emf, wmf) – сохранение графиков;
- таблиц дискретных измеренных значений характеристик в текстовом виде – экспорт данных для вторичной обработки (например, в Microsoft Excel);
- протокола измерений в формате html (ручной режим, автопротоколирование, протокол выполнения сценария) – наиболее удобный режим, позволяющий сохранить результаты измерений в текстовом и графическом виде, настройки прибора и комментарии пользователя во взаимоувязанном виде.
Удаленное управление анализатором
Удаленное управление, обучение и поддержка обеспечивается:
- Внутри локальной сети, с помощью возможностей ОС Windows:
- анализатор - Свойства системы → Удаленный доступ → Удаленный рабочий стол: Разрешить;
- управляющий ПК – Программы → Стандартные → Связь → Подключение к удаленному рабочему столу;
- По сети Internet, с помощью специализированных программных продуктов, например TeamViewer:
- анализатор (нетбук, ОС Windows) – запущенна программа TeamViewer, ID и пароль сообщены диспетчеру;
- управляющий ПК (Windows, Mac, Linux, Android, iPhone, iPad) – запущенна программа TeamViewer, введен ID и пароль, выполнено подключение к удаленному анализатору.
Специальные характеристики
При использовании анализатора для задач измерения параметров ВЧ-трактов по ЛЭП, а также аппаратуры и каналов ВЧ-связи по ЛЭП введены дополнительные нормируемые характеристики, приведенные ниже.
Указанные характеристики распространяются только:
- На режимы формирования измерительных сигналов и проведения измерений в диапазоне частот 16…1024 кГц;
- При вводе и выводе измерительных сигналов через несимметричный (75 Ом) и симметричный (150 Ом) входы-выходы коммутационной панели.
Характеристики генератора

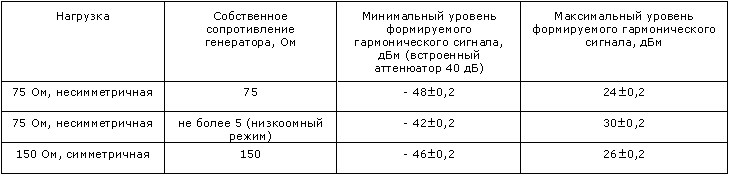

Генератор анализатора обеспечивает формирование гармонического измерительного сигнала со следующими характеристиками:
Дополнительная погрешность формирования анализатором уровня гармонического измерительного сигнала составляет не более ±0,2 дБ при наличии на выходе постоянно действующих посторонних гармонических сигналов с частотой, лежащей в диапазоне 16…1024 кГц, и максимальным уровнем 35 дБм на несимметричном выходе (собственное сопротивление генератора равно 75 Ом).
Характеристики измерителя
Анализатор обеспечивает измерение уровня сигнала в диапазоне -90…20 дБм и в диапазоне -60…50 дБм при использовании встроенного аттенюатора 30 дБ. Погрешность измерения уровня в согласованном режиме не превышает ±0,2 дБ.
В режиме «СуперСел» обеспечивается селективное измерение уровня при установке ширины полосы селекции от 0,001 до 0,5 кГц в диапазоне до 1024 кГц.
Дополнительная погрешность измерения анализатором уровня гармонического измерительного сигнала составляет не более ±0,2 дБ при наличии на входе постоянно действующих посторонних гармонических помех с частотой, лежащей в диапазоне 16…1024 кГц при отстройке от измерительной частоты не менее чем на 5 полос селекции измерителя и при максимальном уровне до 50 дБм.

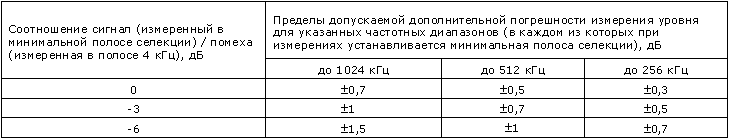

Погрешность измерения анализатором уровня гармонического сигнала при наличии на входе сигнала помехи типа «белый шум» не выходит за пределы, указанные в таблице:
Измеритель анализатора обеспечивает автоматическое измерение рабочего затухания с использованием гармонического измерительного сигнала в условиях действия помехи типа «белый шум».

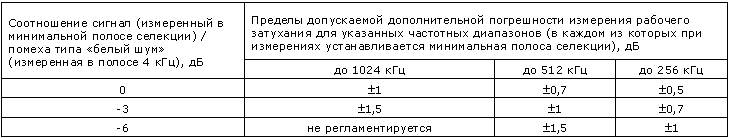

При установленной минимальной полосе селекции погрешность измерения не выходит за пределы, указанные в таблице:
Измеритель анализатора обеспечивает автоматическое измерение рабочего затухания с использованием гармонического измерительного сигнала в условиях действия гармонической помехи.
При установленной минимальной полосе селекции погрешность измерения затухания в условиях действия гармонической помехи с максимальным соотношением сигнал/помеха более -50 дБ и отстройкой сигнала помехи от измерительной частоты не менее чем на 5 минимальной полос селекции измерителя – не превышает ±1дБ.
Анализатор обеспечивает измерение уровня помехи типа «белый шум» в заданной полосе частот в соответствии со следующими требованиями:
- При измерениях устанавливается минимальная для каждого из частотных диапазонов полоса селекции;
- Минимальная измеряемая полоса частот не менее 4 кГц;
- Минимальный уровень помехи в измеряемой полосе частот -50 дБм;
- Установленное время усреднения 60 с;

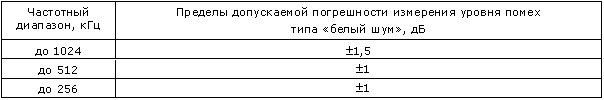

- Уровень помехи измеряется с погрешностью, не превышающей указанную в таблице:
Анализатор обеспечивает измерение зависимости уровня помехи в заданной полосе частот от фазы сигнала промышленной частоты. При этом:
- Результаты измерений представляются в виде фазограммы – зависимости уровня от фазы на одном периоде частоты промышленной сети, задаваемой в диапазоне от 49,5 Гц до 50,5 Гц;
- Диапазон частот может быть выбран из ряда 128, 256, 512 кГц;
- Диапазон измеренных значений уровня помехи составляет от -20 дБм до 40 дБм;
- Погрешность измерения уровня составляет ±2 дБ.

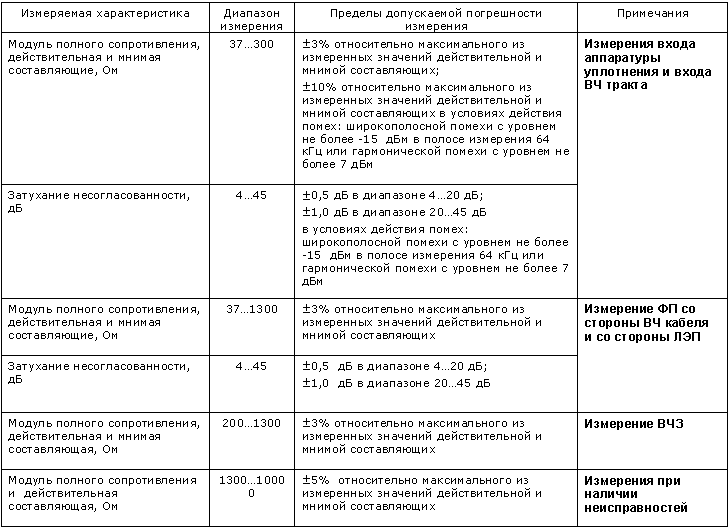

Анализатор обеспечивает измерение частотной характеристики модуля полного сопротивления, его действительной и мнимой составляющих, а так же затухания несогласованности по отношению к 75 Ом (без использования моста МИ75) со следующими погрешностями:
Анализатор (с использованием встроенного моста) обеспечивает измерение частотной зависимости затухания несогласованности ВЧ тракта по отношению к 75 Ом в диапазоне от 4 до 45 дБ с допускаемой погрешностью:
- ±0,5 дБ в диапазоне 4…20 дБ;
- ±1,0 дБ в диапазоне 20…45 дБ;
в условиях присутствия на входе ВЧ тракта:
- гармонической помехи с соотношением сигнал/помеха более -50 дБ и отстройкой сигнала помехи от измерительной частоты не менее чем на 5 минимальных полос селекции измерителя или
- помехи типа «белый шум» с соотношением сигнал (измеренный в минимальной полосе селекции) / помеха (измеренная в полосе 4 кГц) более 0 дБ.
1. Блок анализатора - 1 шт.;
2. Управляющий ПК - 1 шт.;
3. Компьютерная мышь USB - 1 шт.;
4. Кабель питания A7-307 - 1 шт.;
5. Кабель USB 2 A-B - 1 шт.;
6. Кабель измерительный - 2 шт.;
7. Кабель измерительный коаксиальный КИ9К - 2 шт.;
8. Кабель измерительный коаксиальный КИ10К - 2 шт.;
9. Кабель заземления - 1 шт.;
10. Адаптер измерительный АИ3 - 2 шт.;
11. Адаптер измерительный АИ5 - 2 шт.;
12. Тройник коаксиальный - 2 шт.;
13. Переходник коаксиальный - 2 шт.;
14. Зажим “крокодил” большой - 4 шт.;
15. Зажим “крокодил” - 2 шт.;
16. Зажим ”клипсы” - 4 шт.;
17. Эквиваленты ЛЭП для измерения характеристик ФП - 1 к-т.;
18. Эквиваленты реакторов для измерения параметров элемента настройки ВЧЗ - 1 к-т.;
19. Комплект принадлежностей для проведения периодической поверки - 1 к-т.;
20. Коробка транспортная картонная - 1 шт.;
21. Компакт-диск (CD) с ПО и документацией - 1 шт.;
22. Формуляр (брошюра) - 1 шт.
