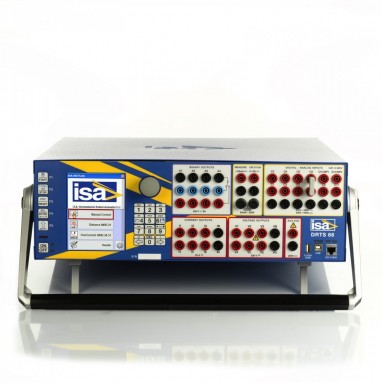

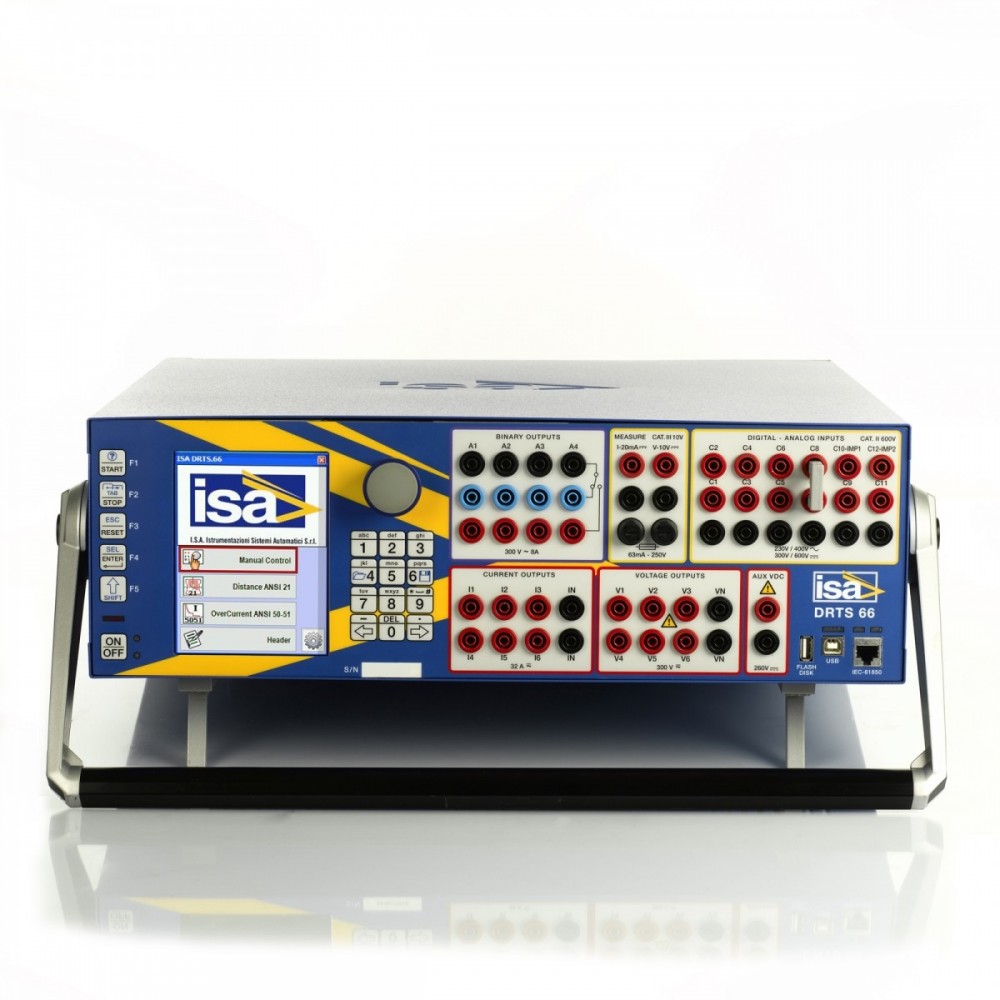

DRTS-66 прибор проверки всех типов устройств релейной защиты

Код: 74398

Описание в PDF

Бренд: ISA
Страна бренда: Италия
Госреестр 56471-14
Межповерочный интервал 24 месяца
Гарантия 1 год

DRTS 66 - испытательный комплекс релейной защиты производства компании ISA (Италия), предназначенный для проверки всех типов устройств релейной защиты всех поколений - от электромеханических и полупроводниковых до микропроцессорных с поддержкой протокола МЭК 61850. Прибор может проверять счетчики электроэнергии, преобразователи и измерители качества электроэнергии.

DRTS 66 снабжен шестью источниками тока (до 32 А) высокой мощности (до 430 ВА), а параллельное подключение позволяет выдавать ток до 128 А и мощность до 1000 ВА.

В прибор встроен большой цветной дисплей и органы управления для проведения ряда проверок без необходимости подключения ПК. С подключением к ПК становится доступным полный функционал проверок УАЗиА при помощи комплекса программ TDMS, доступного полностью на русском языке. С использованием специальных программ можно проводить проверку защит в ручном так и автоматическом режимах. Возможность сохранения результатов и планов испытаний позволяет упростить повторную проверку защит или новую проверку типовых защит.

Перечень программ:

Ручное управление.
МТЗ (50-51).
Направленная МТЗ (67/67 N).
Дистанционная защита (21) (с возможностью использование RIO и XRIO файлов).
Дифференциальная защита линии и трансформаторов (87).
Реле контроля синхронизма (25).
Защита потери возбуждения (40).
Блокировка при качаниях (68).
Защита от асинхронного режима (78).
Редактор планов испытаний РЗА.
Расширенный редактор планов испытаний РЗА.
Задатчик тестовой последовательности.
Воспроизведение и запись аварийных процессов, записанных цифровых осциллограмм (Comtrade).
Проверка счетчиков электроэнергии.
Проверка преобразователей.
Проверка измерителей качества электроэнергии.
Модель энергосистемы.

Функциональные особенности:

Возможность работы без компьютера.
Поддержка протокола МЭК 61850.
Универсальное программное обеспечение TDMS.
Большой цветной дисплей.
Компактный размер и маленький вес.

Параметр	Значение
Выходные токи
Выходы тока (диапазон)	6 x 0 … 32 А / 3 х 0 … 64 А / 1 х 0 … 128 А / 1 x 0 … 85 A DC
Мощность выходов тока	6 х 430 ВА / 3 х 860 ВА / 1 х 1000 ВА / 1 х 750 ВА DC
Погрешность выходов тока	± (0,04 % от изм. знач. + 0,01 % от диапазона) – гарантированная
Выходное напряжение
Выходы напряжения (диапазон)	6 х 0…300 В / 1 х 0 … 600 В
Мощность выходов напряжения	6 х 50 ВА / 4 х 85 ВА / 3 х 100 ВА / 1 х 200 ВА
Погрешность выходов напряжения	± (0,04 % от изм. знач. + 0,01 % от диапазона) – гарантированная
Общее для выходов тока и напряжения
Диапазон частот (ток)	0 … 3000 Гц
Диапазон частот (напряжение)	0 … 3000 Гц
Диапазон частот переходных сигналов	0 … 5000 Гц
Диапазон установки фазового угла	0° … + 360°
Разрешение	0,001°
Источник оперативного питания
Вспомогательный источник оперативного питания	0 - 260 В (постоянное напряжение) / 50 Вт
Дискретные входы
Дискретные входы (количество)	12
Параметры контакта	«сухой», под напряжением (AC, DC)
Частота дискретизации	10 кГц
Разрешение	0,01 мс
Счетчики импульсов (количество)	2
Максимальная частота отсчета	100 кГц
Дискретные выходы
Дискретные выходы (релейные)	4
Диапазон коммутируемых напряжений	300 В АС (2400 ВА) / 300 В DC (50 Вт)
Дискретные выходы (транзисторные)	4 (опция 87170)
Измерительные входы AC/DC
Количество	10 (опция 82170)
Диапазон напряжения	600 В
Погрешность	0,15 % (максимал.)
Частота дискретизации	до 50 кГц
Входное сопротивление	500 кОм / 50 пкФ
Измеряемые параметры и функции	- ток с токоизмерительными клещами (AC + DC) - напряжение (AC + DC) - фазовый угол - частота - мощность - осциллограф - регистратор - запись осциллограмм в память
Низкоуровневые входы
Количество выходов	6 (опция 87170)
Диапазон установок	0 … 12,5 Впик
Макс. вых. ток	5 мА
Точность	0,015 % изм.знач. 0,05 %
Интерфейсы связи и управления
Интерфейсы связи	Ethernet, USB, USB для подключения флеш карты, IRIG B
Цветной ЖК дисплей	256 цветов, разрешение - 320 х 240 точек, диагональ - 5,7 дюйма
Внутренняя память прибора	256 Мб / 2000 результатов
Управление прибором при помощи ПК с установленным ПО	есть
Габаритные размеры и вес
Вес	20 кг
Размер	466 х 150 х 423 мм

1. Испытательный комплекс релейной защиты DRTS 66 - 1 шт.;
2. Мягкая защитная сумка - 1 шт.;
3. Комплект испытательных кабелей - 1 шт.;
4. Кабель питания - 1 шт.;
5. Кабель заземления - 1 шт.;
6. Кабели USB и Ethernet - 1 шт.;
7. Руководство по эксплуатации - 1 шт.;
8. Свидетельство о первичной поверке - 1 шт.
