Устройство испытательное РЕТОМ-25 с аксессуарами

  • Под заказ

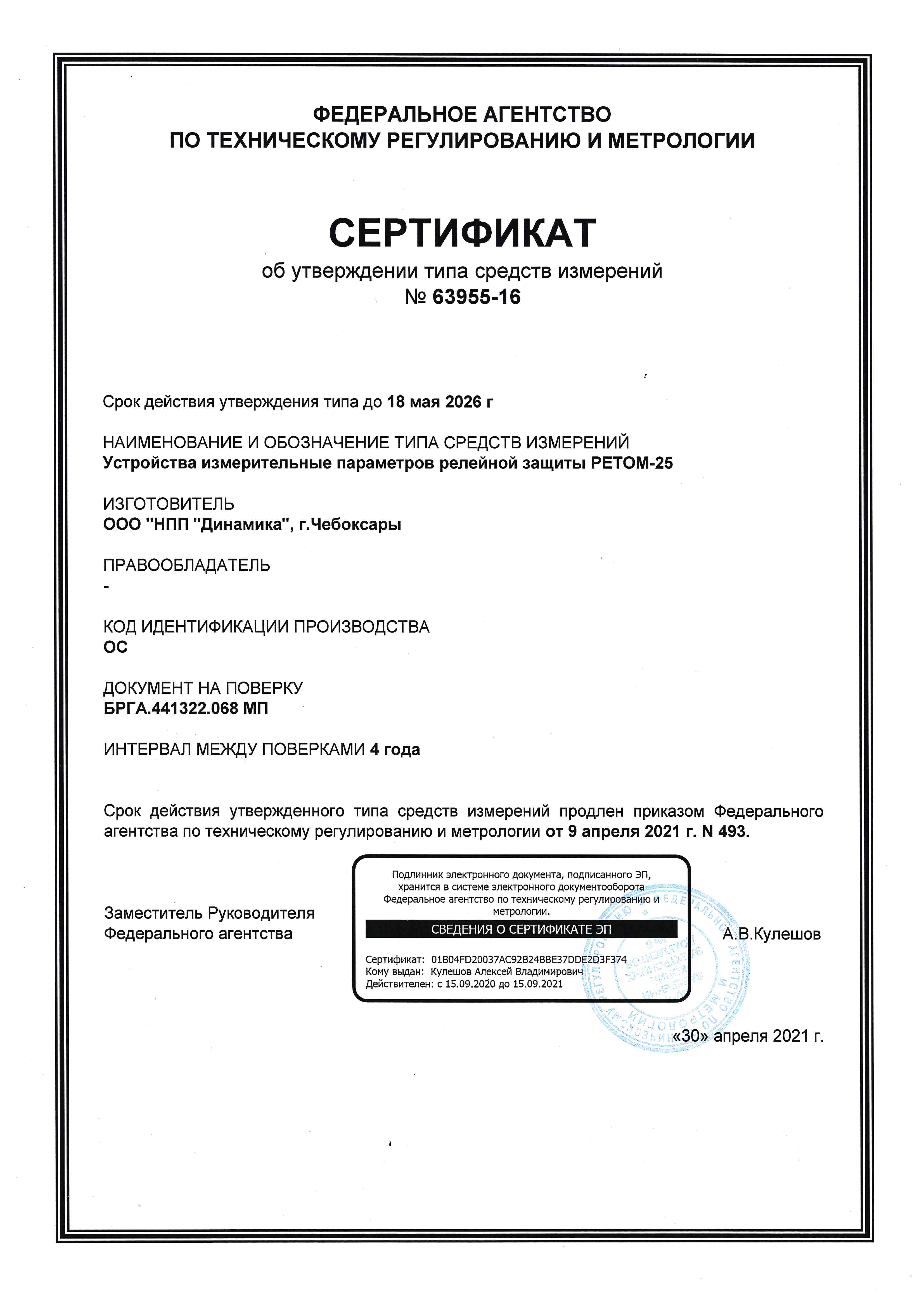

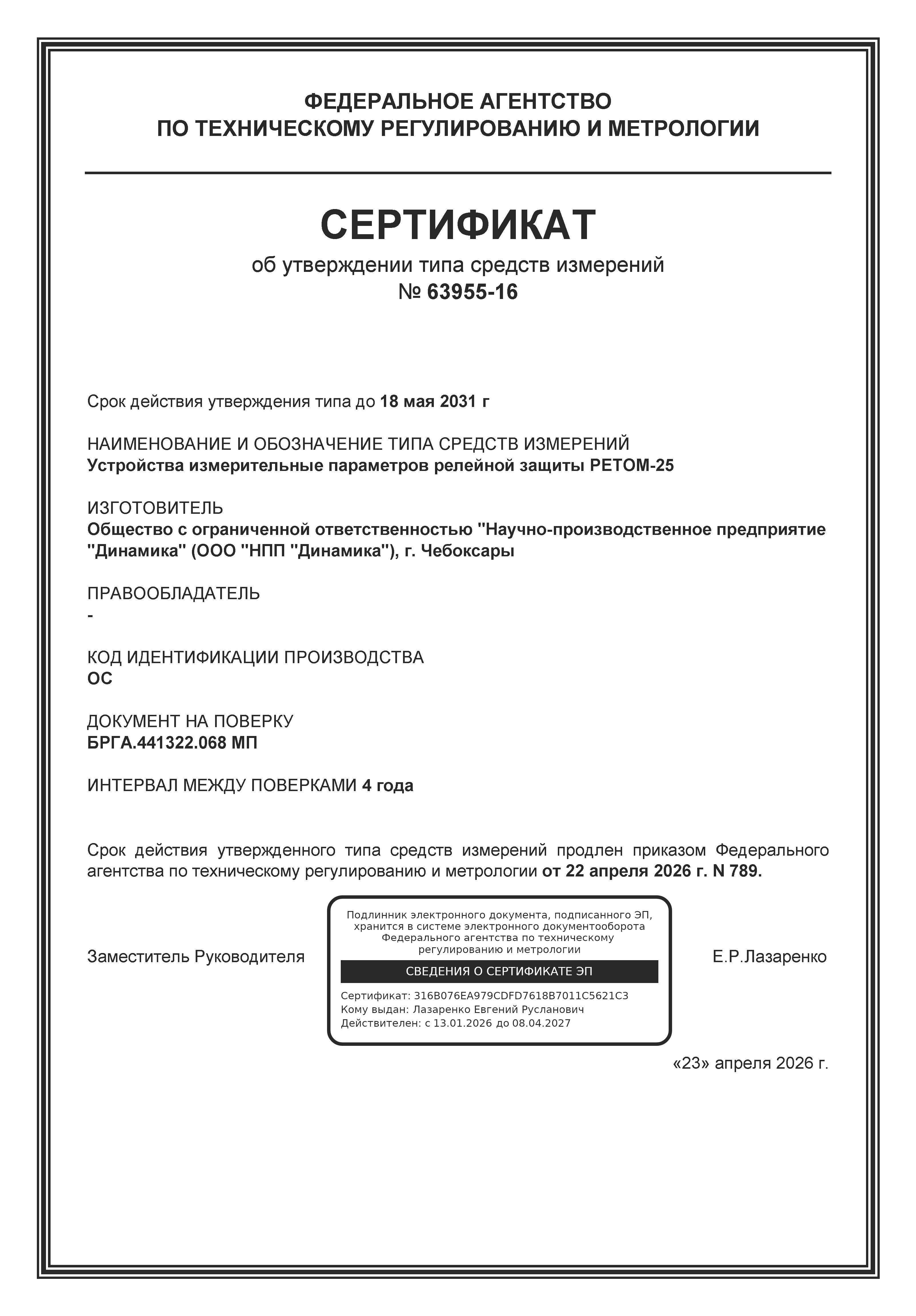

  • Госреестр 63955-16
  • Гарантия 5 лет
  • Доставка по России
  • Производитель НПП Динамика
  • Поверка включена в стоимость

РЕТОМ-25 – устройство для измерения параметров релейной защиты. Усовершенствованная модель комплекса Ретом-21. Компактный и удобный прибор весом всего 19 кг.

Устройство применяется для проверки и наладки:

  • всех типов электромеханических реле (направленных и ненаправленных реле тока, реле напряжения, сопротивления, мощности, частоты, времени, указательных, промежуточных и т.д.),
  • микропроцессорных защит 6-10-35 кВ,
  • УЗО,
  • измерительных трансформаторов тока,
  • измерительных трансформаторов напряжения,
  • заземления,
  • АПВ,
  • высоковольтных выключателей,
  • автоматических выключателей,
  • низковольтных аппаратов управления,
  • контакторов, электромагнитных пускателей и т.д.

Ретом-25 цена

По требованию завода-изготовителя цены на продукцию не публикуются. Цена на устройство Ретом-25 предоставляется по запросу. Чтобы получить информацию о стоимости прибора, воспользуйтесь опцией Запросить цену.

Особенности устройства:

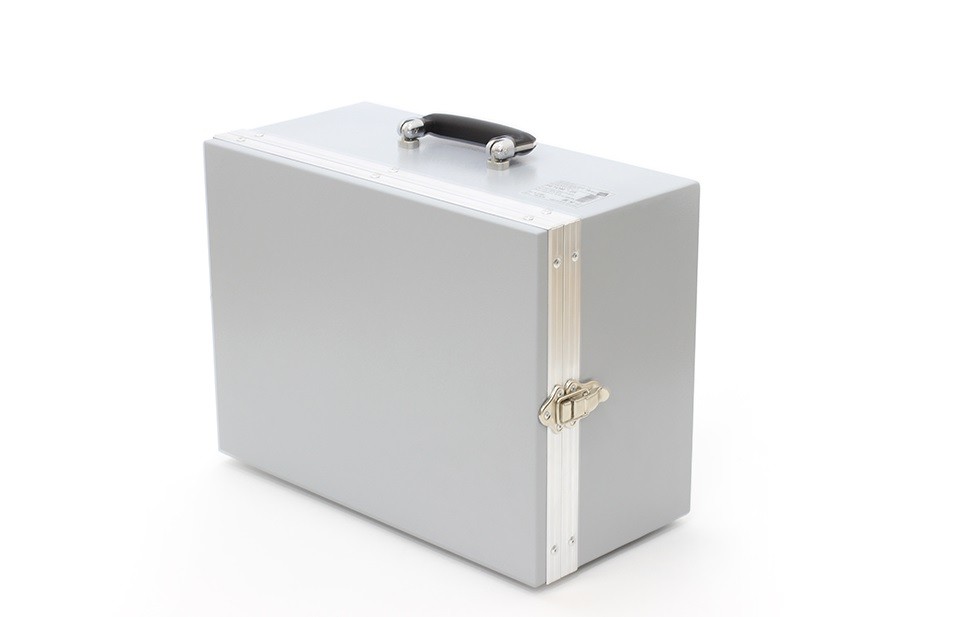

ретом 25 весит 19 кг Аппарат имеет габариты 34х43х20,5см и вес 19 кг. Для устройств подобного класса это легкий и компактный прибор. Он имеет форму чемодана и его удобно транспортировать. Крышка прибора снимается. Благодаря этому прибор можно использовать и вертикальном, и в горизонтальном положении.
проверка электрооборудования ретом 25 Измерительный комплекс гарантирует качественную проверку первичного и вторичного электрооборудования. Максимальный выходной ток 200 А обеспечивает проверку всех типов реле, измерение коэффициента трансформации и полярности трансформаторов тока. Максимальная выходная мощность – 1400 ВА (при работе с дополнительными блоками РЕТ-3000 и РЕТ-ВАХ-2000 – 5000 ВА). Выходное напряжение 250 В позволяет работать в сетях 220 В, снимать вольт-амперные характеристики измерительных трансформаторов тока с напряжением насыщения 250 В.
точная установка выдаваемых параметров Электронного регулятор позволяет задавать значения выходных параметров с малым шагом (0,1% от выбранного диапазона), что гарантирует более точные результаты измерений. Текущее положение регулятора можно определить с помощью дополнительных индикаторов.
ретом 25 настройка методов измерения Встроена возможность использовать различные методы измерений: амплитудный, средневыпрямленный, среднеквадратичный (True RMS), с выделением первой гармоники (50 Гц).
ретом 25 - измерение времени Встроенный секундомер позволяет измерять временные характеристики реле: срабатывание, возврат, длительность, разновременность, дребезг.
расчет мощности и сопротивления Ретом-25 способен измерять множество параметров: выдаваемый и внешний ток, напряжение, частота, фазовый угол, полное, активное и реактивное сопротивление, полная, активная и реактивная мощность.
регулирование частоты и фазы Для проверки реле мощности, реле сопротивления и других направленных защит используется регулировка фазового угла между двумя источниками. Таким же образом проверяется работа систем синхронизации. Ретом-25 имеет возможность изменения частоты в широком диапазоне (20-1000 Гц), что позволяет проверять фильтровые реле, высокая точность задания (0,001 Гц) обеспечивает проверку – реле частоты, а управление скоростью изменения частоты (df/dt) – проверку АЧР, ЧАПВ.
источник оперативного тока Источник оперативного питания (220 Вт) позволяет осуществлять проверку устройств РЗА в автономном режиме при номинальном, пониженном и повышенном напряжении (176 - 260 В).
расширение функциональности прибора ретом 25 Функциональные возможности прибора могут быть расширены с помощью дополнительных блоков.
ретом 25 - подключение к компьютеру Устройство может работать в автономном режиме, а может подключаться к ПК. Ретом-25 поставляется вместе с ПО. Модуль "Ручное управление" позволяет управлять всеми основными органами прибора. Также есть программы автоматической проверки реле различных типов.
ретом 25 комплект аксессуаров Аксессуары к прибору поставляются в удобной сумке и включают: силовые кабели, кабели общего назначения, кабели питания и заземления, информационный кабель, концеватели, переходники, крокодилы.

Мы являемся официальным дилером НПП Динамика и продаем устройства Ретом на всей территории России. Чтобы купить Ретом-25 оставьте заявку на сайте или отправьте запрос по электроной почте order@terra-kip.ru. Менеджер свяжется с вами в ближайшее время для уточнения деталей заказа.

Источник 1. ВЫХОД «=U1». Регулируемое напряжение постоянного тока

Максимальное выдаваемое значение напряжения

176...260 В

Максимальная выходная мощность, не менее

220 Вт

Источник 2. ВЫХОД «~U2». Регулируемое напряжение переменного тока

Максимальное выдаваемое значение напряжения

10 В 65 В 250 В

Максимальное выдаваемое значение тока

10 А 1,5 А 0,6 А

Максимальная выходная мощность

150 ВА

Диапазоны воспроизводимых частот

20...45 Гц 45...55 Гц 55...1000 Гц

Дискретность изменения частоты

0,001 Гц

Диапазон изменения угла сдвига фаз сигналов напряжения и тока

0...360 °

Источник 3. ВЫХОД «~U3». Регулируемые переменный ток или напряжение

Максимальное выдаваемое значение напряжения

250;50 В

Максимальное выдаваемое значение силы тока

6;30 А

Максимальная выходная мощность

1400 ВА

Источник 3. Выход«=U4». Регулируемое постоянное или выпрямленное (несглаженное) напряжение

Род тока

"Выпрямленн." "Сглаженный"

Максимальное выдаваемое значение напряжения

8...250 В 10...350 В

Коммутируемый ток

2 А 0,5 А

Максимальная выходная мощность

750 ВА

Источник 3. ВЫХОД «~U5». Регулируемый переменный ток

Максимальное выдаваемое значение силы выходного тока

200 А

Максимальная выходная мощность

1400 ВА

Источник 3. ВЫХОД «~U6». Регулируемое напряжение переменного тока

Максимальное выдаваемое значение напряжения

5...215 В

Максимальная выходная мощность

5000 ВА

ВСТРОЕННЫЙ ЦИФРОВОЙ МУЛЬТИМЕТР

Род тока

постоянный переменный

Амперметр

Диапазон измерения силы тока

50...500 А

Пределы допускаемой основной абсолютной погрешности измерения силы тока

± (0,005x+0,0005Xк )А

Вольтметр

Диапазон измерения напряжения

6...600 В

Пределы допускаемой абсолютной основной погрешности измерения напряжения

± (0,005x+0,0005 Xк) В

Частотомер

Диапазоны измерений частоты по входу напряжения

20...1000 Гц

Пределы допускаемой абсолютной погрешности измерения частоты в рабочих диапазонах измерения напряжения

±0,005 Гц

Фазометр

Диапазон измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами

0...360 °

Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз

± 1,0 °

ВСТРОЕННЫЙ ЦИФРОВОЙ СЕКУНДОМЕР

Диапазон измерений временных интервалов

0 ... 9999 c

Предел допускаемой абсолютной погрешности измерения временных интервалов

± 0,5

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Диапазон рабочих температур

от - 20...+ 50 °С

Питание устройства:

220 В;50 Гц

Средний срок службы устройств, не менее

30 лет

Номинальная потребляемая мощность, не более

3000 ВА

Масса устройства, не более

19 кг

Габаритные размеры устройства, не более

340 × 430 × 205 мм
1. Устройство измерительное параметров релейной защиты РЕТОМ-25 - 1 шт.;
2. Кабель сетевой - 1 шт.;
3. Принадлежности:
- сумка РЕТОМ-25 - 1 шт.;
- сумка ЗИП - 1 шт.;
- кабель общего назначения КОН-04 - 6 шт.;
- кабель силовой КС-03.01 (серый) - 1 шт.;
- кабель силовой КС-03.01 (черный) - 1 шт.;
- кабель силовой КС-04.02 (красный) - 1 шт.;
- кабель силовой КС-04.02 (черный) - 1 шт.;
- кабель заземления с зажимом - 1 шт.;
- переходник КП-01 - 2 шт.;
- переходник КП-02 - 2 шт.;
- переходник КП-04 - 2 шт.;
- кабель информационный USB A-B - 1 шт.;
- концеватель типа «крокодил» K267D - 6 шт.;
- изолятор «крокодила» красный - 3 шт.;
- изолятор «крокодила» черный - 3 шт.;
- концеватель «U-образный» красный - 2 шт.;
- концеватель «U-образный» черный - 2 шт.;
- винт М6х16 DIN 7985 п/сфера - 2 шт.;
- гайка барашковая М6 DIN 315 - 2 шт.;
- шайба 6 DIN 9021 увеличенная - 4 шт.;
4. Комплект документации:
- Ведомость эксплуатационных документов - 1 экз.;
- Ведомость ЗИП - 1 экз.;
- Паспорт - 1 экз.;
- Руководство по эксплуатации - 1 экз.;
- Методика поверки - 1 экз.;
- Руководство пользователя - 1 экз.;
5. Диск с программным обеспечением - 1 шт.
