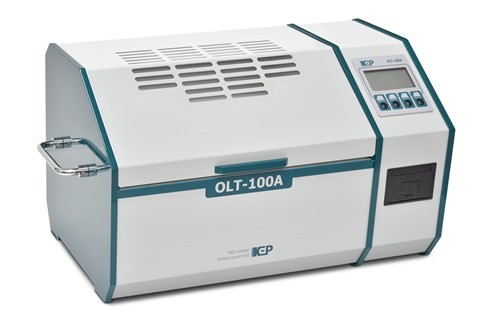

Установка для определения пробивного напряжения масла, цифровая автоматическая OLT-100A

Описание

Установка предназначена для определения напряжения электрического пробоя трансформаторного масла и других жидких диэлектриков в соответствии с выбранной программой испытаний.

Установки серии А работают в полностью автоматическом режиме в соответствии с выбранной программой испытаний. В состав установки входит встроенный принтер для печати отчета об испытаниях. Результаты испытаний хранятся во внутренней энергонезависимой памяти устройства. Сопряжение с персональным компьютером дает возможность пересылать сохраненные в памяти устройства отчеты об испытаниях в ПК для хранения, обработки и печати в виде полноценного протокола испытания. Напряжение, индицируемое установкой, измеряется непосредственно на электродах. Это, в сочетании с синусоидальным напряжением на выходе, не зависящим от формы питающего напряжения, повышает воспроизводимость и точность результатов.

Особенности

  • Компактный и легкий;
  • Полностью автоматизированный;
  • Полное соответствие ГОСТ 6581 (IEC 60156);
  • Наличие программ испытаний по различным стандартам;
  • Встроенный принтер;
  • Сопряжение с ПК;
  • Хранение данных во внутренней памяти;
  • Измерение напряжения непосредственно на выходе;
  • Синусоидальное напряжение на электродах;
  • Измерение температуры жидкости.

Характеристики



Параметр

Значение

Переменное напряжение на выходе OLT-100A, кВ

100

Разрешение измерения напряжения, кВ

0,1

Относительная погрешность измерения напряжения, %

± 3 (в диапазоне 10 – 80 кВ)

Скорость увеличения выходного напряжения, кВ/с

2 ± 0,2

Время выключения установки при пробое, мкс

< 5

Диапазон измерения температуры масла, ˚C

5,0 ... 50,0

Объем испытательной ячейки, см3

400

Разрешение дисплея, точек

128×64

Объём энергонезависимой памяти, протоколов

512

Напряжение питающей сети, В

230 ± 10%

Частота питающей сети, Гц

50 ± 1

Потребляемая мощность OLT-100A, В·А

140

Масса OLT-80A/OLT-90A/OLT-100A, кг

30

Габаритные размеры OLT-100A, мм

530 × 315 × 320

Снят с производства
