- Бренд: ПрофКИП
Страна бренда: Россия
- Гарантия 1 год
Назначение установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

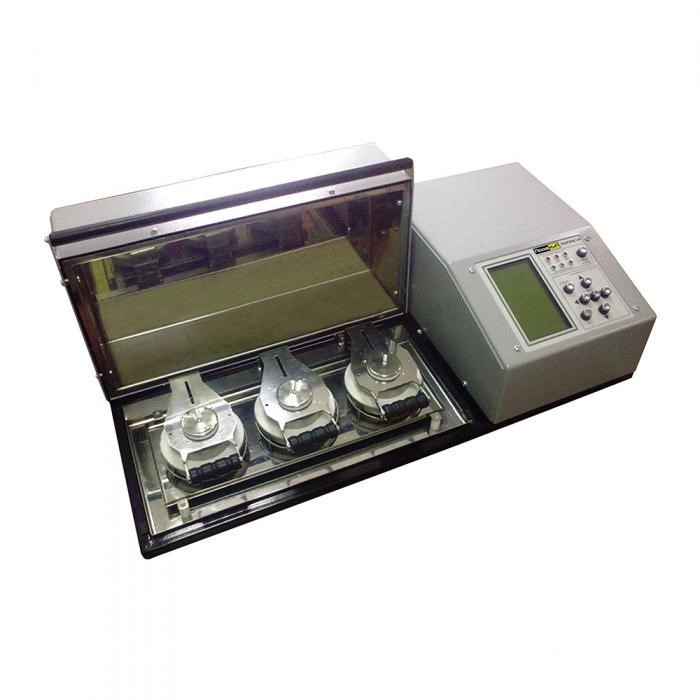

Установка измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75. ПрофКиП Тангенс-М изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.
Особенности и преимущества установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М
- Три измерительных ячейки
- Вывод результатов измерений на жидкокристаллическом дисплее блока индикации;
- В нормальных и рабочих условиях применения готовность к работе в течение не более 2 мин. после включения
- Измерения тангенса угла диэлектрических потерь трансформаторного масла, электрической емкости и напряжения, приложенного к одной, двум или трем измерительным ячейкам
- Измерение температуры пробы трансформаторного масла
- Режим «Сумма ванночек после промывки» (t = 105ºС Т = 60:90 мин)
- Термостат рассчитан на установку трех измерительных ванночек (по желанию оператора они могут быть заполнены жидкостью из одной пробы или из разных проб) согласно п. 2.2., 3.3. ГОСТ 6581-75 о достаточном количестве измерений
- Возможность установки в термостат другого типа измерительной ячейки и проверки результатов измерений с помощью постороннего средства измерения
- Возможность подключения эталонных средств измерений напряжения на ячейке и температуры масла
- Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20°С ±5°С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 градусов изменения температуры.
- Продолжительность непрерывной работы прибора определяется энергоемкостью применяемых электрохимических аккумуляторов в блоке индикации (при емкости батарей 1800 мА/час продолжительность работы блока индикации составляет не менее 10 ч)
- Средняя наработка на отказ для рабочих условий применения: не менее 4000 ч
- Средний срок службы измерителя: не менее 8 лет
| Параметры |
Значения |
| Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже: |
| Рабочие частоты встроенного источника высокого напряжения |
50 и 54 (Гц) |
| Отклонение частоты |
±0.1% |
| Диапазон измерений тангенса угла диэлектрических потерь |
1х10-4 … 0.99 |
| Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц |
+(2х10-4 + 0.05 tgδ)% |
| Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 54 Гц |
+(2,5х10-4 + 0,07 tgδ)% |
| Действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1 МВ/м |
2000 В |
| Предел допускаемой относительной основной погрешности при измерении рабочего напряжения |
1.0% |
| Коэффициент амплитуды синусоидального напряжения источника |
√2 ±2% |
| Диапазон измерения емкости при испытательном напряжении от 1.5 кВ до 2 кВ |
5 пФ … 100 пФ |
| Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц |
1 пФ + 0.01 Сх |
| Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54 Гц |
1 пФ + 0.03 Сх |
| Предельное отклонение температуры измеряемой жидкости от заданной температуры |
+1°С |
| Время нагрева до 90°C |
80±20 (мин) |
| Диапазон работы нагревателя |
30 - 120 (°С) |
| Время сушки при температуре от 100°С до 120°С |
60 - 90 (мин) |
Условия эксплуатации установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М
| Нормальные условия применения: |
| температура окружающего воздуха |
20°С ±5°С |
| |
80% при 25°С |
| относительная влажность воздуха, % |
84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.) |
| атмосферное давление |
84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.) |
| частота питающей сети |
50 Гц ±1 Гц |
| Рабочие условия применения: |
| температура окружающего воздуха |
10°С … 35°С |
| относительная влажность воздуха |
до 80% при 30°С |
| атмосферное давление, кПа (мм. рт. ст.) |
70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.) |
| частота питающей сети, Гц |
50 Гц ±1 Гц |
| Предельные условия транспортирования: |
| температура окружающего воздуха, °С |
-20°С … 50°С |
| относительная влажность воздуха, % до |
95% при 30°С |
| атмосферное давление, кПа (мм рт. ст.) |
70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.) |
| Транспортная тряска: |
| число ударов в минуту |
80 … 120 |
| максимальное ускорение |
30 м/с2 |
1. Установка измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М – 1 шт.;
2. Зарядное устройство – 1 шт.;
3. Ячейка измерительная – 3 шт.;
4. Провод соединительный высоковольтный – 1 шт.;
5. Кабель сетевой – 1 шт.;
6. Кабель заземления – 1 шт.;
7. Руководство по эксплуатации – 1 шт.
