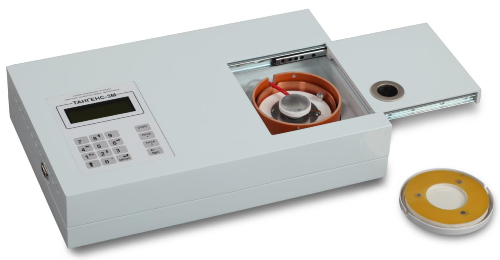

Установка измерения диэлектрических потерь трансформаторного масла Тангенс-3М

ТАНГЕНС-3М - установка для измерения угла диэлектрических потерь трансформаторного масла



Автоматизированная установка измерения диэлектрических потерь трансформаторного масла ТАНГЕНС 3 М предназначена для определения тангенса угла диэлектрических потерь tgδ (далее - тангенса угла потерь) трансформаторного масла по ГОСТ 6581-75 на частоте сети 50 Гц.

Установка рассчитана для эксплуатации в помещениях при рабочих значениях температуры воздуха от плюс 15° С до плюс 35° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).



Установка ТАНГЕНС-3М измеряет



  • тангенс угла диэлектрических потерь,
  • диэлектрическую проницаемость,
  • электрическую емкость,
  • напряжение, приложенное к измерительной ячейке,
  • температуру пробы трансформаторного масла.



Установка Тангенс 3M может работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню. Установка сохраняет в энергонезависимой памяти до 2000 последних измерений. В комплект поставки Тангенс 3М входит программное обеспечение на компакт-диске, позволяющее переписать из установки в стационарный персональный компьютер (ПК) файл, содержащий результаты измерений. Файл может быть записан в формате MS Word или Excel. ПК подключается к установке через последовательный интерфейс (RS232C). ПК должен быть IBM операционная система

Технические характеристики ТАНГЕНС-3М

Общие данные

Диапазон измерений тангенса угла потерь

0,0001 ÷ 1,0 (0,01 ÷ 100 %)

Погрешность при измерении тангенса угла потерь

(0,01 tg +0,0002)

Действующее напряжение, приложенное к ячейке, соответствующее напряженности поля

2000 1МВ/м, В

Диапазон измерений рабочего напряжения

0 ÷ 2700 В

Предел допускаемой относительной основной погрешности при измерении рабочего напряжения

1,0%

Диапазон измерений емкости

5 ÷ 50 пФ

Предел допускаемой относительной основной погрешности при измерении емкости

(0,5 + tg)%

Диапазон работы нагревателя

10 ÷ 100 С

Точность измерения температуры

1 С

Время измерения, включая калибровку и нагрев до 90C (с измерениями через 10Cв)

30 мин

Время измерения, включая калибровку, нагрев до 90C (с измерениями через 10 C ) и остывание

80 мин

Технические характеристики измерительной ячейки ЯОИ-3

Общие данные

Объем ячейки

13÷14 см3

Напряжение питающей сети однофазного переменного тока

205 ÷ 235 В

Потребляемая мощность

не более - 0,3 кВА

Габаритные размеры

405х260х90 мм

Масса

Не более 5 кг

1. Установка Тангенс-3М - 1 шт.;
2. Ячейка измерительная ЯПИ-2 шт.;
3. Кабель сетевой - 1 шт.;
4. Эксплуатационная документация - 1 экз.

Документы Установка измерения диэлектрических потерь трансформаторного масла Тангенс-3М:

Поставка приостановлена
