Система испытания синусоидальным напряжением сверхнизкой частоты Umax 70кВ, 0,1Гц, диагностики тангенса угла диэлектрических потерь TD и частичных разрядов PD на кабельных линиях PHG-70TD/PD

  • Под заказ
  • Госреестр 38339-08
  • Межповерочный интервал 24 месяца
  • Гарантия 18 месяцев
  • Доставка по России
  • Производитель BAUR
  • Производство: Австрия

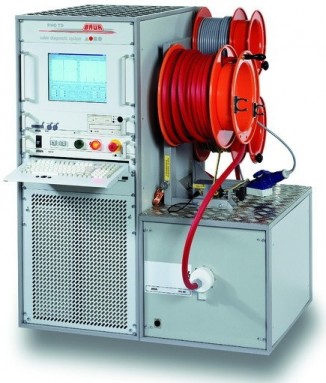

PHG-70TD/PD Система испытания синусоидальным напряжением сверхнизкой частоты Umax=70кВ, 0,1Гц, диагностики тангенса угла диэлектрических потерь TD и частичных разрядов PD на кабельных линиях

Система PHG полностью удовлетворяет всем требованиям безопасности, робастности, простоты использования, автоматизации и универсальности применения, а именно:

  • Испытание кабелей с изоляцией из сшитого полиэтилена до 20кВ и бумажно-масляной изоляцией до 10кВ;
  • Испытание оболочек кабелей;
  • Тестирование генераторов;
  • Тестирование трансформаторов;
  • Тестирование коммутирующих устройств;

В отличие от других типов тестирующего напряжения, синусоидальное напряжение является определенным, симметричным, непрерывным и независимым от тестируемого образца.

Испытательное напряжение с частотой 0,1 Гц также применимо для тестирования большого количества кабелей с изоляцией из пропитанной бумаги.. Для испытаний на постоянном токе, например, множества кабелей с изоляцией из пропитанной бумаги PHG 70 обеспечивает стабилизированное выходное напряжение от 1 до 70 кВ. Используя самообучающее меню, могут быть заданы и сохранены в памяти конкретные процедуры испытаний. Во время испытаний автоматически детектируется высоковольтный пробой, и происходит отключение или программно инициализируется процедура прожига повреждения.

Возможности и преимущества:

  • Мощный генератор для испытания на сверхнизких частотах с регулируемым выходным напряжением
  • Компактная конструкция в виде стойки стандарта 19 дюймов
  • Гибкость установки, благодаря раздельным блокам управления и питания
  • Широкие возможности подключения к кабельным линиям различной конструкции
  • Ручная или автоматическая последовательность испытаний с режимом прожига или без него в случае пробоя изоляции
  • Полная готовность для установки в автофургон
  • Самообучающее программное обеспечение
  • Встроенный принтер для вывода результатов испытаний
  • Контроль безопасности
  • Программируемое испытательное напряжение: синусоидальное, меандр, постоянный ток
  • Полностью симметричное выходное напряжение
  • Программируемая тестовая частота от 0,01 до 1 Гц

Диагностическая система «Измерение тангенса угла потерь TD»

Диагностирование с использованием измерения угла потерь с помощью 0,1 Гц синусоидального напряжения предоставляет информацию относительно характеристик старения кабелей с бумажно-масляной и СПЭ изоляцией. Можно различать новые, слегка и сильно поврежденные кабели. С помощью такого диагностирования можно установить очередность замены кабелей. Комбинация в составе программируемого тестового генератора PHG 80 и системы измерения тангенса угла потерь производства компании BAUR дает систему проверки и диагностирования кабелей PHG TD. Такая система работает под управлением контроллера на ПК. В меню измерения тангенса угла потерь можно программировать диагностическую последовательность.Диагностирование с использованием измерения угла потерь с помощью 0,1 Гц синусоидального напряжения предоставляет информацию относительно характеристик старения кабелей с бумажно-масляной и СПЭ изоляцией. Можно различать новые, слегка и сильно поврежденные кабели. С помощью такого диагностирования можно установить очередность замены кабелей. Комбинация в составе программируемого тестового генератора PHG 80 и системы измерения тангенса угла потерь производства компании BAUR дает систему проверки и диагностирования кабелей PHG TD. Такая система работает под управлением контроллера на ПК. В меню измерения тангенса угла потерь можно программировать диагностическую последовательность.

Наиболее важные преимущества:

  • Большой динамический диапазон измеряемых параметров от 1 до 10-4 при значениях емкости кабеля > 10 нФ и до 20 нФ.
  • Высокое разрешение 1х10-5
  • Малая продолжительность испытания
  • Диагностические параметры не зависят от длины кабеля
  • Программные средства, управляемые в режиме меню (ОС Windows 2000)
  • Автоматические диагностические последовательности в соответствии с индивидуальным программированием. Возможность задания порогового критерия в тех случаях, когда требуются численные значения
  • Численное и графическое воспроизведение измеренных значений тангенса угла потерь
  • Высокая достоверность оценки для кабелей, подвергшихся старению, с низкой остаточной электрической прочностью
  • Дополнительно: расширение диапазона нагрузок при емкостной нагрузке 500 пФ

Система «Измерение частичных разрядов с локализацией источника PD»

Выполнение диагностики старения кабелей с бумажно-масляной и СПЭ изоляцией посредством измерения тангенса угла потерь является критерием, на котором может основываться оценка очередности замены кабелей. В тоже время измерение частичных разрядов и локализация источника частичных разрядов совместно с дополняющим измерением тангенса угла потерь обеспечивает полную диагностику изоляции кабелей и позволяет выявить дефектные участки и кабельную арматуру.

Диагностирование посредством измерения тангенса угла потерь на СНЧ предоставляет информацию относительно общего состояния старения кабелей. Метод измерения частичных разрядов предоставляет надежную информацию относительно того, что может вызвать пробой - ошибки при монтаже или тяжелые условия эксплуатации кабелей. Можно оценивать, влияет ли на измерение тангенса угла потерь интенсивные частичные разряды (например, в муфтах).

Использование измерения частичных разрядов с локализацией источника позволяет обнаруживать места частичного разряда в вертикальных участках кабеля, в муфтах или в концевых заделах кабеля. Ответственное лицо может принимать предупредительные меры и тем самым предотвращать зарождающиеся отказы в кабельных сетях. В дополнение к оценке кабеля возможно также измерение уровня частичных разрядов в изоляции других типов электрооборудования, например в электрических машинах и трансформаторах.

Наиболее важные преимущества

  • Регулируемый высоковольтный источник возбуждения напряжением до 38 кВ (действующее значение), основывающийся на СНЧ синусоидальном колебании в соответствии с требованиями стандарта IEC 600603
  • Программные средства, управляемые в режиме меню (ОС Windows 2000)
  • Дисплей на тонкоплёночных транзисторах, диагональ 15,1 дюйма
  • Измерение уровня частичных разрядов (PD) и локализация источника частичных разрядов
  • Автоматическое измерение нескольких позиций дефектов
  • Возможность PD-калибровки в полевых условиях в соответствии с требованиями стандарта IEC 60270
Генерация cos-прямоугольного напряжения0,1 кВ - 56 кВ
Точность установки sin напряжения1
Точность установки постоянного напряжения1
USBЕсть
Максимальная емкость объекта испытания, мкФ20
Испытание оболочкиЕсть
Поиск мест поврежденияЕсть
Интегрированный модуль измерения tan δЕсть
Генерация sin напряжения0,1 кВ - 56 кВ
Генерация постоянного напряжения0,1 кВ - 70 кВ
Диапазон частот на выходе0,01 Гц - 0,1 Гц
Точность установки cos-прямоугольного напряжения1
Вес775 кг
1. Высоковольтный генератор PHG 70
2. Встроенный модуль измерения тангенса угла потерь TD
3. Встроенный модуль измерения и локализации частичных разрядов PD
4. Блок управления
5. Устройство контроля безопасности
6. Устройство снятия остаточного заряда
7. Блок кабельных барабанов с кабелями длиной 25 м.
8. Вывод защитного заземления
9. Модуль ВВ подключения (экранированная струбцина)
10. Заземляющая штанга
11. Модуль монтажный 19"**
12. Руководство по эксплуатации
