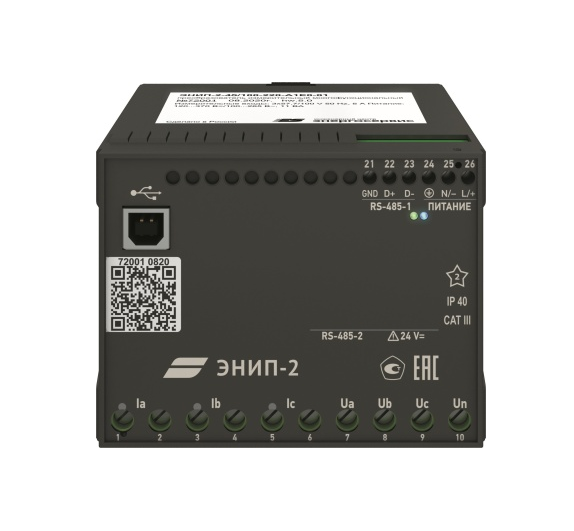

Измеряемые параметры
|
Быстрые (50 мс) и усредненные (200...2000 мс) среднеквадратические или по основной гармонике:
- действующие значения напряжений — фазных, междуфазных и среднего;
- действующие значения токов — фазных и среднего;
- фазная и суммарная мощность нагрузки — активная, реактивная, полная;
- частота сети;
- cos φ, φ, tg φ — фазные и общий;
- активная и реактивная энергии в прямом и обратном направлениях.
|
|
Номинальные значения тока и напряжения
|
1 или 5 А; 57.7/100, 230/400, 400/690 В (фазное/линейное)
|
|
Погрешность измерений напряжения
|
приведенная: ±0.2 %
относительная: ±0.2 % (0.2Uном≤U≤1.5Uном), ±0.75 % (0.05Uном≤U<0.2Uном)
|
|
Погрешность измерений тока
|
приведенная: ±0.2 %
относительная: ±0.2 % (0.2Iном≤I<2Iном), ±0.75 % (0.05Iном≤I<0.2Iном), ±2.0 % (0.01Iном≤I<0.05Iном)
|
|
Погрешность измерений активной, реактивной, полной мощностей
|
приведенная: ±0.5 %
относительная: ±0.5 % (0.2Iном≤I≤2Iном, 0.2Uном≤U≤1.5Uном)
|
|
Погрешность измерений частоты
|
абсолютная: ±10 мГц
|
|
Время измерения/обновления параметров
|
50 мс («скользящим окном») / каждые 20 мс или 1 раз за настроенный период усреднения
|
|
Дополнительные измеряемые и вычисляемые параметры
|
косинусы, тангенсы, углы (фазные и средние), активная и реактивная энергия в двух направлениях, U0, U1, U2, K2U, KU, I0, I1, I2, K2I, KI, THD
|
|
Межповерочный интервал
|
8 лет
|
|
Дискретные сигналы
|
до 32 обрабатываемых дискретных сигналов: состояния встроенных дискретных входов и выходов, состояния дискретных входов и выходов внешних модулей ЭНМВ-1, уставки, логические выражения, подписки на GOOSE, сигналы диагностики
|
|
Дискретные входы
|
0, 4 или 8 входов («смачиваемый» или «сухой» контакт, фильтрация дребезга) Uном/макс: 24/250 В=, 110/150 В=, 220/250 В=
|
|
Дискретные выходы
|
0 или 3 дискретных выхода: Uмакс 300 В=/250 В~, Iмакс 100 мА
|
|
Логические выражения
|
до 32 выражений по 32 функции (AND, OR, CMP, TIMER, VALID)
|
|
Аналоговые выходы
|
4 настраиваемых выхода, диапазон сигнала: −5…0…5 мА, −20…0…20 мА, −24…0…24 мА, 0…5 мА, 0…20 мА, 0…24 мА, 4…20 мА
|
|
Журналы
|
журнал дискретных сигналов, журнал событий
|
|
Модули расширения
|
индикация параметров: ЭНМИ‑3, ЭНМИ‑4м(е), ЭНМИ-7;
дискретный и аналоговый ввод, дискретный вывод: до 10 модулей ЭНМВ‑1
измерение температуры: до 10 датчиков ITS
|
|
Интерфейсы и протоколы обмена
|
1, 2 или 3 × RS‑485 (600...115200 бит/с): Modbus RTU, МЭК 60870‑5‑101; USB; 1 или 2 × 100Base‑TX, 2 × 100Base‑FX LC MM: МЭК 61850 (редакции 1 и 2, опциональный протокол), МЭК 60870‑5‑104, МЭК 60870‑5‑101 (UDP), Modbus TCP, Modbus RTU, SNMP, веб-интерфейс, «сквозные» каналы к портам RS-485 по TCP/IP;
поддержка PRP, RSTP для модификаций с 2 сетевыми интерфейсами
|
|
Часы
|
точность 0.5 мс (без синхронизации — уход не более 5 с в сутки);
синхронизация согласно МЭК 60870‑5‑101/104, SNTP
|
|
Питание
|
18...36 В=, 40...160 В=, 120...370 В= или 100...265 В~ (45...55 Гц),
не более 11 ВА (не более 19 ВА с ЭНМИ)
|
|
Рабочие условия и конструкция
|
–40...+70 °С;
75 × 100 × 110 мм, IP40, DIN-рельс TH35
|
