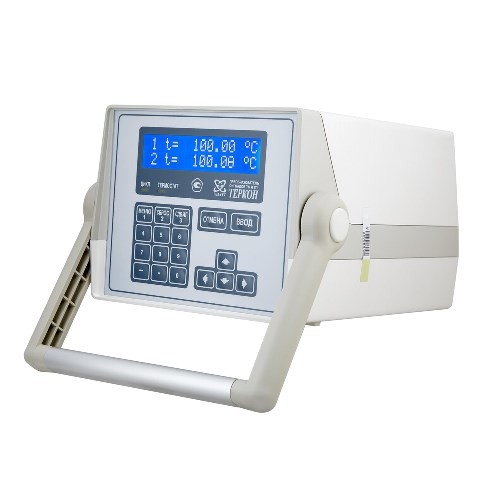

ТЕРКОН прецизионный преобразователь сигналов термометров сопротивления и термопар

  • Под заказ
  • Госреестр 23245-08
  • Межповерочный интервал 12 месяцев
  • Гарантия 2 года
  • Доставка по России
  • Производитель ТЕРМЭКС
  • Поверка включена в стоимость

Предназначен для измерения сигналов термопреобразователей сопротивления или термопар и последующего пересчета их в значения температуры.

Может быть использован для измерения сопротивления или напряжения.

2 измерительных канала, расширяемые до 16 при подключении коммутатора ТЕРКОН‑К.



Назначение и применение



ТЕРКОН предназначен для измерения сигналов термопреобразователей сопротивления или термопар и пересчета их в значения температуры. В качестве первичных преобразователей температуры могут быть использованы платиновые или медные термопреобразователи сопротивления со стандартными или индивидуальными градуировочными характеристиками, термопары с НСХ (типов):  B (ПР30/6), E (ХКн), J (ЖКн), K (ХА), L (ХК), N (СС), R (ПР13/0), S (ПР10/0), T (МКн) со стандартными градуировочными характеристиками по МТШ-90, а также эталонные термопары типов ТПП и ТПР с индивидуальными градуировочными характеристиками.



Преимущества

  • Количество подключаемых датчиков температуры может быть увеличено до 16 при использовании коммутатора входных сигналов ТЕРКОН-К.
  • При подключении преобразователя к персональному компьютеру с установленным программным обеспечением возможна регистрация результатов измерений, как в виде графиков, так и в виде таблиц численных значений.
  • Преобразователь может быть использован для измерения сопротивления или напряжения.



Неопределенность измерения температуры (без учета погрешности первичных преобразователей)

Термопреобразователи сопротивления с НСХ:

  • Pt10, 10П в диапазоне −200...+600 °С
  • Pt50, 50П, Pt100, 100П в диапазоне −200...+600 °С
  • Cu10, 10М, Cu50, 50М в диапазоне −10...+200 °С
  • Cu100, 100М в диапазоне −10...+200 °С



±0.02 °С

±0.01 °С

±0.01 °С

±0.005 °С

Платиновые термопреобразователи сопротивления c ИСХ, заданной в виде функции отклонения по ГОСТ Р 8.568 в диапазоне −190...+660 °С:

  • с номинальным сопротивлением 10 Ом
  • с номинальным сопротивлением 50 и 100 Ом





±0.01 °С

±0.005 °С

Термопары

±0.2 °С

Характеристики

Значение

Количество независимых каналов измерения

2

Предел измерения сопротивления

1000 Ом

Пределы измерений напряжения

±1000 мВ

Пределы допускаемой основной погрешности измерений

  • сопротивления
  • напряжения



±[0.0002 + 1×10-5×Rизмер] Ом

±[0.0005 + 5×10-5×Uизмер] мВ

Цена единицы младшего разряда

  • при измерении сопротивления
  • при измерении напряжения
  • при измерении температуры термометрами cопротивления/термопарами



0.0001 Ом

0.0001 мВ

0.001/0.01 °С

Габаритные размеры Ш×Г×В

140×175×230 мм

Масса

2.5 кг

Потребляемая мощность

12 Вт

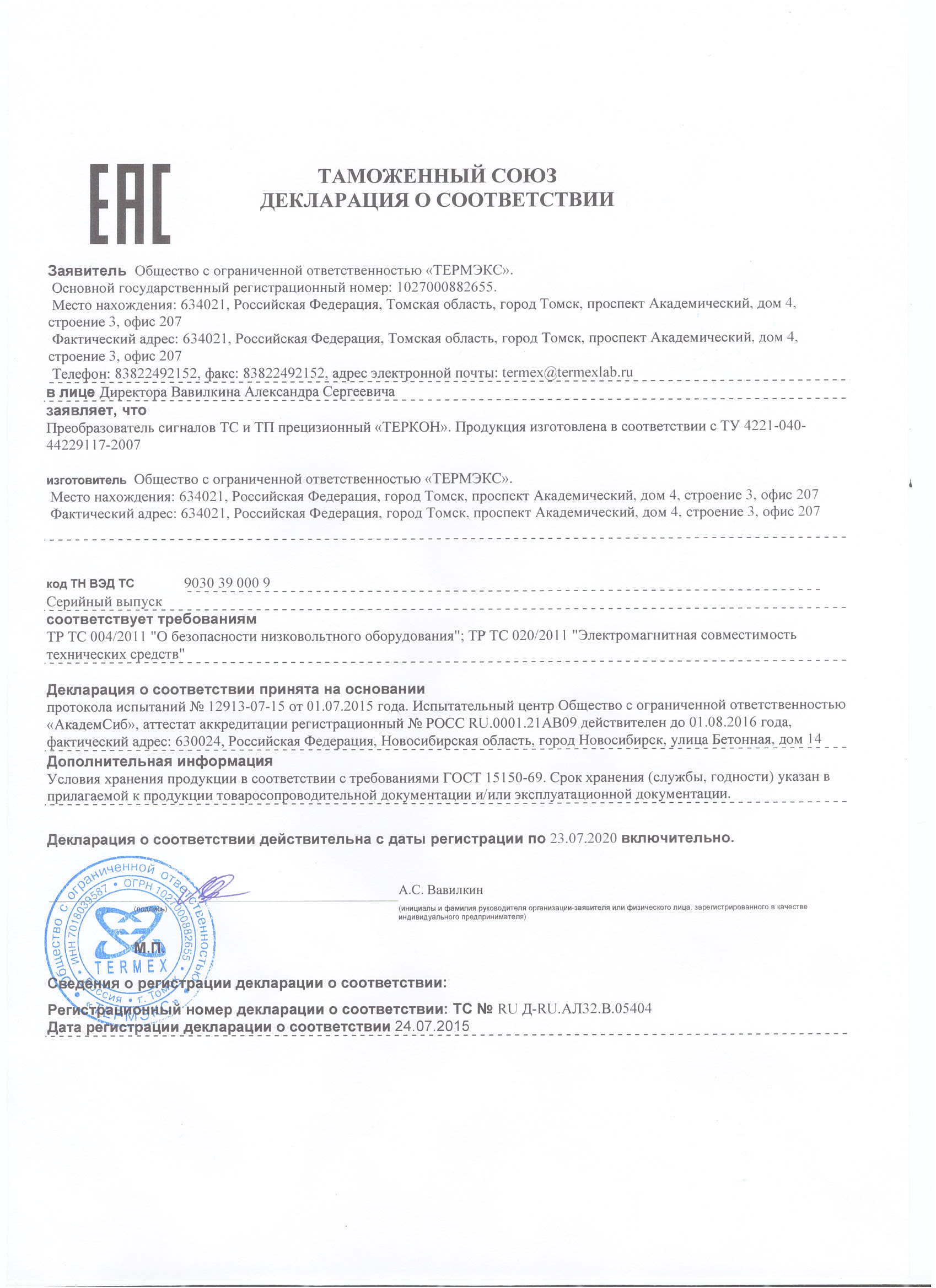

Документы ТЕРКОН прецизионный преобразователь сигналов термометров сопротивления и термопар:
