- Госреестр 53681-13
- Межповерочный интервал 48 месяцев
- Производитель Sierra
- Производство: США

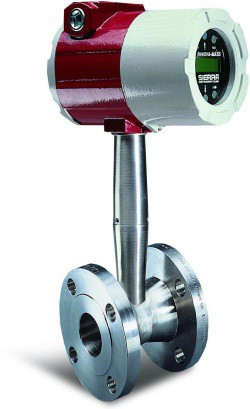

Расходомер INNOVA-MASS 240
Описание
Многопараметрические массовые вихревые расходомеры Irinova-Mass® компании Sierra Instruments измеряют до пяти рабочих параметров с одной точки измерения в трубе. Расходомер может измерять скорость потока, температуру и давление и рассчитывать массовый расход, объемный расход и плотность. Измерение всех рабочих параметров одним прибором значительно уменьшает погрешность измерения и сокращает общие расходы на установку. Встраиваемые расходомеры Innova-Mass Модель 240 выпускаются для труб Ду 12,5; 20; 25; 37,5; 50; 62,5; 75; 100; 150 и 200 мм с фланцами ANSI или Dn16 или вафельная конструкция. Зондовые расходомеры серии 241 можно использовать на трубах Ду от 50 мм и выше. Возможна комплектация для холодной врезки, включая лубрикатор, запорную арматуру и устройство вывода.
Основные характеристики
- Измерение объемного и массового расхода газов, жидкостей или пара
- Умная электроника расширяет нижний предел измерений до числа Рейнолдса, равного 5000
- Идеален для измерения пара
- Настраиваемые выходы по пяти рабочим параметрам в одном расходомере:
- массовый расход
- объемный расход
- температура
- давление
- плотность
- Настраиваемые диапазоны измерения, тревожные выходы и дисплей
- Настраивается при помощи шести кнопок или магнитом через врывозащитное окно
- Динамический диапазон до 30:1
- Температура до 400°С
- Давление до 10,3 МПа
- Фланцевое (Ду от 12,5 до 200 мм) и зондовое (Ду более 50 мм) исполнения
- Сертификаты утверждения типа средств измерения, Ех и разрешение на применение
- Встроенный вычислитель для приведения расхода природного газа по AGA-8
- Полноценный HART протокол. Опциональный MODBUS протокол
|
Рабочие значения
|
Жидкости
|
Газ и пар
|
|
Массовый расход
|
± 1% от расхода в диапазоне 30:1(3)
|
±1,5% от расхода(2) в диапазоне 30:1(3)
|
|
Объемный расход
|
± 0,7% от расхода в диапазоне 30:1(3)
|
±1% от расхода(2) в диапазоне 30:1(3)
|
|
Температура
|
±1°С
|
±1°С
|
|
Давление
|
0,4% от полной шкалы датчика
|
0,4% от полной шкалы датчика
|
|
Плотность
|
0,3% от показания
|
0,3% от показания(2)
|
Примечания:
(1) Погрешности указаны для массового расхода в трубе
(2) Свыше 50 до 100% от полной шкалы датчиков.
(3) Указан номинальный диапазон.
Точный диапазон зависит от жидкости и типа трубы.
|
Повторяемость
|
|
Массовый расход
|
± 0,2% от показания
|
|
Объемный расход
|
± 0,2% от показания
|
|
Температура
|
± 0,1 «С
|
|
Давление
|
± 0,05% от полной шкалы
|
|
Плотность
|
± 0,1% от показания
|
|
Стабильность
|
12 месяцев
|
|
Массовый расход
|
± 0,2% от макс.показания
|
|
Объемный расход
|
мизерная величина
|
|
Температура
|
± 0,05°С максимум
|
|
Давление
|
±0,1% от полной шкалы максимум
|
|
Плотность
|
± 0,1% от показания максимум
|
|
Время измерения
|
Настраиваемое от 1 до 100 с
|
|
Характеристики рабочей среды
|
|
По используемому материалу
|
|
Любой газ, жидкость или пар, совместимые с нержавеющей сталью 316L, С276 Hastalloy ® или углеродистой сталью А105. Не рекомендуется для мультифазных жидкостей.
|
|
По расходу
|
|
Типовые диапазоны массового расхода приведены в таблице ниже. Точные диапазоны расхода зависят от среды и размера трубы.
|
|
Максимальные и минимальные расходы воды, м3/ч
|
|
Ду 12,5
|
Ду 20
|
Ду 25
|
Ду 37,5
|
Ду 50
|
Ду 75
|
Ду 100
|
Ду 150
|
Ду 200
|
|
0,2
5
|
0,7
9
|
0,5
15
|
1,3
38
|
2,1
63
|
4,7
150
|
8,1
244
|
18
554
|
32
970
|
|
Требования к прямолинейным участкам (в Ду)
|
| |
Входящий
|
Исходящий
|
|
Одно колено 90° перед расходомером
|
10 Ду
|
5 Ду
|
|
Два колена 90° перед расходомером
|
15 Ду
|
5 Ду
|
|
Два колена 90° перед расходомером в разных плос (Если три изгиба 90е, рекомендация удвоить длин)
|
25 Ду
|
10 Ду
|
|
Сужение перед расходомером
|
Ю Ду
|
5 Ду
|
|
Расширение перед расходомером
|
20 Ду
|
5 Ду
|
|
Частично закрытая задвижка перед расходомером (Если открыта полностью, базовые требвования к участку перед задвижкой)
|
25 Ду
|
10 Ду
|
|
Максимальные и минимальные расходы воздуха нм3/ч(1)
|
|
Давление, Мпа
|
Ду 12,5
|
Ду 20
|
Ду 25
|
Ду 37,5
|
Ду 50
|
Ду 75
|
Ду 100
|
Ду 150
|
Ду 200
|
|
0
|
1,1
|
1,8
|
2,9
|
7,6
|
13
|
29
|
52
|
116
|
204
|
|
10
|
24
|
53
|
13
|
217
|
486
|
846
|
1 916
|
33 534
|
|
0,69
|
2,9
|
5,3
|
8,8
|
22
|
36
|
81
|
141
|
319
|
560
|
|
79
|
187
|
412
|
1 016
|
1 694
|
3 792
|
6 601
|
14 954
|
26 198
|
|
1,38
|
4,1
|
7,1
|
12
|
29
|
49
|
109
|
189
|
429
|
752
|
|
150
|
358
|
772
|
2 788
|
3 170
|
7 098
|
12 356
|
27 991
|
39 484
|
|
2,07
|
5,0
|
8,8
|
14
|
35
|
58
|
129
|
225
|
509
|
893
|
|
221
|
525
|
1 132
|
2 794
|
4 647
|
10 404
|
18 111
|
28 718
|
37 972
|
|
2,76
|
5,9
|
10
|
16
|
39
|
65
|
145
|
253
|
574
|
1 005
|
|
294
|
693
|
1 491
|
3 674
|
6 124
|
13 711
|
18 318
|
27 579
|
36 465
|
|
3,45
|
6,5
|
12
|
17
|
42
|
71
|
159
|
276
|
625
|
1 095
|
|
365
|
861
|
1 851
|
4 560
|
7 600
|
13 289
|
17 549
|
26 421
|
34 934
|
Примечания:
- Стандартные условия: 20° С и 1 атмосфера.
|
Максимальные и минимальные расходы насыщенного пара нм3/ч
|
|
Давление, Мпа
|
Ду 12,5
|
Ду 20
|
Ду 25
|
Ду 37,5
|
Ду 50
|
Ду 75
|
Ду 100
|
Ду 150
|
Ду 200
|
|
0,034
|
3,4
|
7,1
|
12
|
29
|
48
|
108
|
188
|
425
|
744
|
|
31
|
72
|
156
|
384
|
639
|
1 432
|
2 492
|
5 646
|
9 891
|
|
0,69
|
4,2
|
16
|
27
|
66
|
110
|
246
|
429
|
971
|
1 702
|
|
159
|
376
|
815
|
2 008
|
3 346
|
7 491
|
13 040
|
29 541
|
51 753
|
|
1,38
|
7,6
|
22
|
36
|
89
|
148
|
332
|
579
|
1 311
|
2 297
|
|
291
|
685
|
1 485
|
3 657
|
6 095
|
13 647
|
23 756
|
53 815
|
94 279
|
|
2,07
|
11
|
26
|
44
|
107
|
179
|
401
|
697
|
1 585
|
2 767
|
|
422
|
994
|
2 154
|
5 306
|
8 884
|
19 802
|
34 471
|
78 088
|
136 806
|
|
2,76
|
15
|
31
|
50
|
123
|
205
|
459
|
799
|
1 811
|
3 172
|
|
555
|
1 306
|
2 832
|
6 976
|
11 626
|
26 031
|
45 314
|
102 650
|
179 836
|
|
3,45
|
18
|
34
|
56
|
137
|
229
|
512
|
891
|
2 019
|
3 538
|
|
692
|
1 553
|
3 521
|
8 674
|
14 456
|
32 368
|
56 344
|
127 637
|
194 753
|
Требования к разности давлений, ΔР
Изобары потери давления встроенных расходомеров для воздуха при 20°С и
давлении 0,1014 МПа
Изобары потери давления встроенных расходомеров для воды при 20°С.
|
Линейный диапазон
|
|
Умная электроника корректирует минимальный расход до числа Рейнолдса равным 5000. Число Рейнолдса рассчитывается, исходя из реальных значений давления и температуры, измеряемых прибором. Диапазон зависит от среды, схемы соединения и размера трубы. По Вашему применению проконсультируйтесь с производителем.
|
|
Диапазон скоростей для идеальных условий следующий
|
Жидкости 30:1 – минимум 0,3 м/с, максимум 9,1 м/с
Газы 30:1 – минимум 3 м/с, максимум 91 м/с
|
|
Давление рабочей среды
|
|
Метод соединения
|
Материал
|
Класс
|
|
Фланцевый
|
Нерж.ст. 316L, угл.ст. А105, С276 Hastalloy®
|
150, 300, 600
|
|
Вафер
|
Нерж.от. 316L, угл.ст. А105, С276 Hastalloy®
|
600
|
|
Диапазон датчиков давления
|
|
Диапазоны датчика давления(1) МПа
|
|
Полная шкала рабочего давления, МПа
|
Максимальное превышение давления, МПа
|
|
2
|
4
|
|
7
|
14
|
|
20
|
41
|
|
34
|
69
|
Примечание:
(1) Для достижения минимальной погрешности, выбирайте наименьшую полную
шкалу диапазона рабочего давления для Вашего применения. Для избежания
поломки расходомер никогда не должен быть подвержен давлению большего,
чем указано в максимальном превышении давления.
|
Рабочая среда и окружающая температура
|
|
Рабочая среда
|
Стандартный датчик температуры: от -40°С до 205°С
Высокотемпературный датчик: от 120°С до 400°С
|
|
Окружающей среды
|
при работе: от -20°С до 60°С
хранение: от -40°С до 65°С
относительная влажность 0-98%, без конденсации
|
|
Выходные сигналы(1)
|
|
Аналоговый
|
От одного до трех настраиваемых токовых выхода 4-20 мА (1000 Ом аксимальное сопротивление петли), выбираемых пользователем из пяти параметров – массовый расход, объемный расход, давление, емпература и плотность.
|
|
Импульсный
|
Импульсный выход для суммирования – 50 мс импульс, управляющий состоянием репе, могущий включить 40 В пост.тока, 40 мА максим. HART стандарт, опционально MODBUS.
|
|
Примечание:
(1) Все выходы оптически изолированы и требуют для работы внешнее питание.
|
|
Тревожные выходы
|
|
До трех программируемых бесконтактных реле для высоких, нижних или оконных тревожных сигналов, могущие включить 40 В пост.тока, 40 мА максимум.
|
|
Сумматор
|
|
Единицы измерения выбираются пользователем, 9-ти разрядный, с циклом через 4 294 967 295. Накопленное значение хранится в энергонезависимой памяти.
|
|
Физические характеристики
|
|
Материалы, контактирующие с измеряемой средой
|
|
нержавеющая сталь 316L (стандарт) С276 Hastalloy® или углеродистая сталь А105 (опция) Тефлоновый резьбовой герметик на датчиках давления
|
|
Оболочка
|
|
NEMA4X (165) литая оболочка
|
|
Кабельные вводы
|
|
Два 3/4 дюйма НТР ввода
|
|
Установочные соединения
|
|
Вафер или ANSI фланцы класса 150, 300 или 600
|
|
Направление монтажа
|
|
Не имеет значения
|
Цифробуквенный 2x16 ЖК дисплей
Шесть кнопочных выключателей (вверх, вниз, вправо, влево, ввод, выход), управляемых через окно во взрывобезопасной оболочке
от 12 до 36 В пост.тока, 100 мА (добавьте 20мА на выход до 60 мА)
от 100 до 240 перем.тока, 50/60 Гц, 25 Вт
