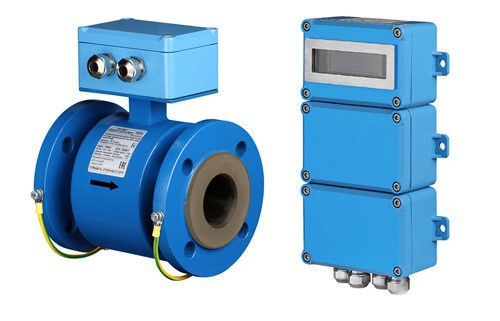

Электромагнитный расходомер MERA EFM

  • Под заказ
  • Госреестр 69970-17
  • Межповерочный интервал 48 месяцев
  • Доставка по России
  • Производитель MERA
  • Производство: Россия
  • Поверка включена в стоимость

Базовые характеристики:

  • Диапазон измерения от 0,1 до 10 м/с.
  • Погрешность 0,5%
  • Широкий спектр материалов электродов и футеровок
  • Определение пустого трубопровода
  • Измерение в обоих направлениях
  • Прямые участки 5хDn до и 2хDn после
  • Самодиагностика с регистрацией ошибок
  • Многофункциональные выходы и вход для систем управления
  • Поддержка протокола Modbus (RTU, ASCII, TCP), Profibus DP, CANopen
  • Внесен в реестр средств измерений России
  • Длительный срок эксплуатации
  • Срок поверки 4 года
  • Гарантия – 24 месяца



Область применения:

  • Измерение объемного расхода воды, сточных вод, вязких смесей и агрессивных жидкостей.
  • Организация автономных или в составе АСУ коммерческих узлов учета шахтных/сточных вод. Это позволяет привести в соответствие деятельность предприятия с федеральным природоохранным законодательством (Приказ Минприроды России от 08.07.2009 N 205 (ред. от 19.03.2013) «Об утверждении Порядка ведения собственниками водных объектов и водопользователями учета объема забора (изъятия) водных ресурсов из водных объектов и объема сброса сточных вод и (или) дренажных вод, их качества»).
  • Коммерческий учет энергоресурсов и технологических жидкостей в промышленных, коммунально–бытовых, общественных объектах, а также в системах автоматического регулирования



Основные параметры:

Измеряемые среды

вода, сточные воды, смеси и агрессивные жидкости с удельной проводимостью >5мкСм/см

Выходы: токовый, цифровой, релейный, частотный, импульсный

Скорость потока

от 0,1м/с до 10м/с

Фланцевое, резьбовое (гигиеническое) и зажимное(гигиеническое) соединения

Условный диаметр

Условный диаметр от 3 мм до 1400 мм

Самодиагностика с регистрацией ошибок

Давление

от 1,0 Мпа до 4,0 Мпа

Управления дозирующими клапанами (функция дозатора)

Температура окружающей среды

от -20°С до +55°С

ОПЦИОНАЛЬНО

Питание

~220В (7ВА)

Степень защиты оболочки IP67, IP68

Раздельное исполнение расходомера, максимальная дистанция между датчиком и преобразователем

100м

Детектирование пустого или частично наполненного трубопровода с дополнительным электродом ERP (для Ду 20…500)

Поддержка протоколов

Modbus (RTU, ASCII, TCP), Profibus DP, CANopen;

Электрод выравнивания потенциала



Питание ~/꞊24В (5ВА), ~/꞊12В (5ВА)





Технические характеристики:

Характеристики

Значение

Типоразмер

3...1400 мм

Измеряемая среда

электропроводная жидкость >5 мкСм/см

Диапазон расхода

См. таблицу расхода

Преобразователь

См. таблицу характеристик преобразователя

Футеровка

См. таблицу выбора футеровок

Измеряющий электрод

См. таблицу выбора электродов

Погрешность

до ±0,5%

Напряжение питания

=12 В; =24 В; ~220В/50Гц

Присоединение к трубопроводу

Фланцевое, резьбовое, с зажимами

Давление измеряемой среды

до 4 МПа

Температура измеряемой среды

от -20ºС до +200ºС

Выходные сигналы:

  • импульсный/частотный
  • аналоговый токовый 4-20 мА
  • цифровой сигнал стандарта Modbus RTU, ASCII, Profibus DP, CANopen, Modbus NCP

Температура окружающей среды

-25ºС...+55ºС

Интервал между поверками

4 года
