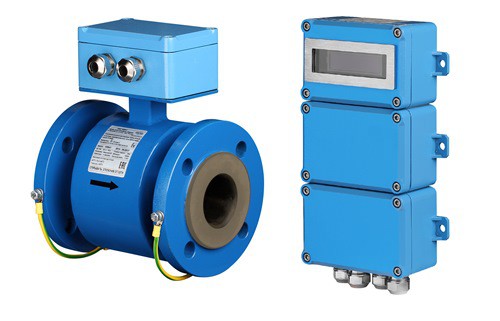

Электромагнитный расходомер рудничного исполнения MERA EFM Ex

  • Под заказ
  • Госреестр 69970-17
  • Межповерочный интервал 48 месяцев
  • Доставка по России
  • Производитель MERA
  • Производство: Россия
  • Поверка включена в стоимость

Базовые характеристики:

  • Уровень взрывозащиты – РО согласно ТР ТС 012/2011
  • Входная и выходная искробезопасная электрическая цепь уровня "ia" по ГОСТ 30852.10-2002
  • Внесен в Реестр средств измерений России
  • Диапазон измерения 0,0024-6600 м3/час. Погрешность 0,5%
  • Широкий спектр материалов электродов и футеровок
  • Определение пустого трубопровода, возможность измерения расхода в обоих направлениях
  • Прямые участки 5хDn до и 2хDn после расходомера
  • Самодиагностика с регистрацией ошибок
  • Многофункциональные выходы и вход для систем управления
  • Поддержка протокола Modbus (RTU, ASCII)
  • Длительный срок эксплуатации
  • Срок поверки 4 года
  • Гарантия – 24 месяца



Область применения:

  • Измерение расходов воды, пульп, шлама и различных жидкостей в подземных горных выработках и в наземных участках шахт и рудников, опасных по рудничному газу или пыли.
  • Организация автономных или в составе АСУ коммерческих узлов учета шахтных/сточных вод. Это позволяет привести в соответствие деятельность предприятия с федеральным природоохранным законодательством (Приказ Минприроды России от 08.07.2009 N 205 (ред. от 19.03.2013) «Об утверждении Порядка ведения собственниками водных объектов и водопользователями учета объема забора (изъятия) водных ресурсов из водных объектов и объема сброса сточных вод и (или) дренажных вод, их качества»).
  • Коммерческий учет энергоресурсов и технологических жидкостей в подземных горных выработках и в наземных участках шахт и рудников, опасных по рудничному газу или пыли.



Основные параметры:

Измеряемые среды

вода, сточные / шахтные воды, пульпы и смеси, шлам и агрессивные жидкости с удельной проводимостью >5мкСм/см

Фланцевое соединение в соответствии с EN 1092-1

Скорость потока

от 0,1м/с до 10м/с

Самодиагностика с регистрацией ошибок

Условный диаметр

от 3 мм до 500 мм

Управления дозирующими клапанами (функция дозатора)

Давление

1,0 1,6 и 4,0 Мпа

Программируемый дискретный вход

Температура окружающей среды

от -20°С до +55°С

ОПЦИОНАЛЬНО

Питание

12В постоянного тока, 1,5Вт

Определение пустого или частично наполненного трубопровода с дополнительным электродом ERP (для Ду 20…500)

Раздельное исполнение расходомера, максимальная дистанция между датчиком и преобразователем

100м

Электрод выравнивания потенциала

Поддержка протокола

Modbus (RTU, ASCII)

Технические характреистики:

Характеристики

Значение

Типоразмер

3...500 мм

Измеряемая среда

электропроводная жидкость >5 мкСм/см

Диапазон расхода

См. таблицу расхода

Преобразователь

См. таблицу характеристик преобразователя

Футеровка

См. таблицу выбора футеровок

Датчик СР 600Ex и измеряющий электрод

См. таблицу выбора

Погрешность

до 0,5%

Напряжение питания

=12 В

Присоединение к трубопроводу

Фланцевое соединение в соответствии с EN 1092-1

Давление измеряемой среды

до 4 МПа

Температура измеряемой среды

от -20ºС до +200ºС

Выходные сигналы:

  • импульсный/частотный
  • аналоговый токовый 4-20 мА
  • цифровой сигнал стандарта Modbus RTU, ASCII

Взрывозащита

Ex PO Exial X

Температура окружающей среды

-25ºС...+55ºС

Межповерочный интервал

4 года
