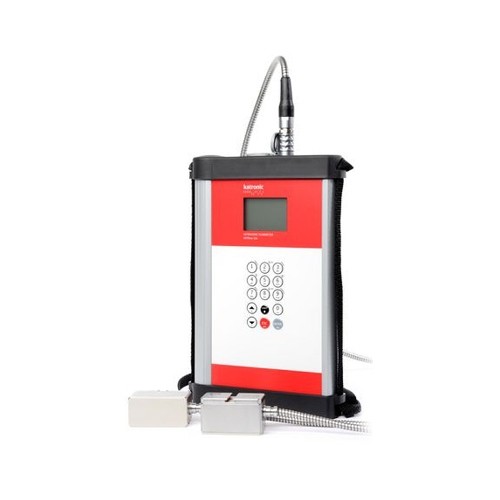

KATFlow 230 Ультразвуковой портативный двухканальный передатчик

  • Под заказ
  • Госреестр 33943-08
  • Межповерочный интервал 12 месяцев
  • Доставка по России
  • Производитель Katronic Technologies Ltd.
  • Поверка включена в стоимость

Ультразвуковой портативный двухканальный расходомер KATflow 230 предназначен для проведения точных измерений расхода жидкостей и сжиженных газов в напорных трубопро водах без врезки в трубопровод. Расходомер имеет встроенный регистратор и программное обеспечение для записи измеренных значений и последующей их выгрузки. Кроме того KATFlow 230 может быть снабжен штатным зондомтолщиномером для измерения толщины стенки трубы в зоне измерения расхода. Благодаря наличию Интуитивного меню, мастера установки и звукового помощника позиционирования датчиков, настройка расходомера и корректная установка датчиков занимает всего несколько минут. Двухканальная версия позволяет измерять расход одновременно на двух трубах либо на одной трубе в двухлучевом режиме. Измеренные значения могут быть переданы при помощи опциональных рабочих выходов.

Преимущества:

  • Питание от 8-ми обычных пальчиковых аккумуляторов ДА, которых хватает на 24 ч работы
  • Накладные ультразвуковые датчики с автоматическим распознаванием и штатный зонд-толщиномер
  • Графический ЖК дисплей с диагностическими и математическими функциями для двухканальных измерений
  • Возможен вариант с противоударным корпусом IP67 или с легкой сумкой для переноски всех принадлежностей, включая накладные цепи, клипсы и акустический гель
  • Выгрузка измеренных значений в режиме реального времени или после измерения через RS232 или USB при помощи программного обеспечения KATdata+
  • Питание от сети и от встроенных аккумуляторов. Доступна опция питания от внешнего аккумулятора для проведения длительных измерений (до 21 суток).
  • Измерение расхода в обоих направлениях с функцией сумматора.

Основные характеристики

Принцип измерения

Ультразвуковой времяразностный корреляци­онный метод

Скорость потока

0,01...25 м/с

Разрешение

0,25 мм/с

Воспроизводимость

0,15% от показания ±0,015 м/с

Погрешность

Объемный расход

± 1% от показания без калибровки,

± 0,5% от показания с калибровкой

Скорость потока

± 0,5% от показания

Диапазон измерений

01.01.00

Усреднение показаний

0...99 с

Частота измерения

10...100 Гц

Время отклика

Содержание газов и твердых примесей в среде

<10% от объема

Общие

Корпус

Портативный

Степень защиты

IP 65

Рабочая температура

-10...60°С

Материал корпуса

Экструдированный алюминий, Аl MG Si 0,5, литая крышка из сплава цинка GDZn AL 4 CU 1

Количество каналов

2

Источник питания

Встроенные аккумуляторы 8 х NiMh АА 2850 мАч, или внешний источник питания 9 В пост, тока, или внешний блок аккумуляторов 12 В, 105 Ач

Время работы

> 24 ч с полностью заряженными аккумулято­рами

Дисплей

ЖК графический дисплей, 128 х 64 точки с подсветкой

Размеры

В 290 х Ш 180 х Д 37 мм

Вес

Около 2,0 кг

Потребляемая мощ­ность

< 5 Вт

Используемые языки

Русский и др

Вычислительные функции

Среднее, разность, сумма, наибольшее

  • Подходит для большинства материалов труб диаметром от 10 мм до 3000 мм
  • Интуитивное меню, мастер установки и звуковой помощник позиционирования датчиков для быстрой настройки и установки
  • Времяпролетное корреляционное измерение с использованием технологии Dual DSP для повышения точности измерения
  • Регистратор до 100 000 результатов измерений и программа для скачивания на персональный компьютер
  • Датчик-толщиномер (опция)
  • Не содержит источников ионизирующего облучения

Передача данных

Последовательный интерфейс

RS 232, USB конвертор (опция)

Данные

Мгновенные и суммарные измеренные значения, параметрические наборы и конфигурация, зарегистрированные данные

Регистратор данных

Объем памяти

примерно 30 ООО выборок (128 кБ), по желанию > 100 ООО (512 кБ)

Регистрируемые данные

Все измеренные и суммарные значения, параметрические наборы

Программное обеспечение KATdata+

Функциональные возможности

Вьпрузка измеренных значений/установочных параметров, графическое представление, табличный формат, экспорт в другие программы, передача измеренных данных в режиме реального времени.

Операционные системы

Windows 7, Vista, 2000, NT, XP, Linux, Mac (опция)

Величины и единицы измерения

Объемный расход

м3/час, м3/мин, м3/с, л/час, л/мин, л/с, и др.

Скорость потока

м/с, и др.

Массовый расход

г/с, т/ч, кг/ч, кг/мин

Объем

м3, л и др.

Масса

г, кг, т

Зонды-толщиномеры (опция)

                      Тип LT

Температурный диапазон

-20...40°С

Диапазон измерений

1,0...100 мм

Разрешение

0,01 мм

Линейность

0,2 мм

Длина кабеля

1,5 м

                Tип NT

Температурный диапазон

-20...60°С

Диапазон измерений

1,0...200 мм

Разрешение

0,01 мм

Линейность

0,1 мм

Длина кабеля

1,5 м

                           Тип НТ

Температурный диапазон

0...500°С

Диапазон измерений

1,0...200 мм

Разрешение

0,01 мм

Линейность

0,1 мм

Длина кабеля

1,5 м

Накладные датчики

Тип K1L, K1N, К1Е

Диапазон диаметров

50...3000 мм для K1N/E

50...6500 мм для K1L

Размеры

60x30x34 мм

Материал корпуса

Нержавеющая сталь

Материал оболочки кабеля

K1L – ПВХ K1N/E – нержавеющая сталь

Температурный диапазон

Tип KlL: -30...80°С

Тип K1N: -30...130°С

Tип KlE: -30...250°С

Степень защиты

IP 66, IP 67 и IP 68 (опция)

Длина кабеля

K1L -5 м, K1N/E – 4м

                 Тип K4L, K4N, К4Е

Диапазон диаметров

10...250 мм для K4N/E 10...250 мм для K4L

Размеры

43x18x22 мм

Материал корпуса

Нержавеющая сталь

Материал оболочки кабеля

K4L – ПВХ, K4N/E – нержавеющая сталь

Температурный диапазон

Тип K4L: -30...80°С

Тип K4N: -30...130°С

Тип К4Е: -30...250°С

Степень защиты

IP 66, IP 67 и IP 68 (опция)

Длина кабеля

K4L -5 м, K4N/E – 2,5 м

Транспортировочные кейсы

Ударопрочный кейс

Размер

В-190хШ-480хД-385 мм

Вес

3,7 кг

Степень защиты

IP 67

Наружный материал

Полипропилен/резина

Внутреннее наполнение

Полиуретановая пена выоской плотности

Мягкий кейс

Размер

В 240 хШ 350 хД 180 мм

Вес

0,5 кг

Наружный материал

Нейлон

Внутреннее наполнение

Нейлон

Приспособления для крепления датчиков

Диапазон диаметров и тип крепления

Хомуты, нержавеющая сталь ДУ 10...40 мм

Цепи и клипсы, 1м ДУ 15...310мм

Цепи и клипсы, 2м ДУ 25...600 мм

Цепи и клипсы, 4м ДУ 25...1200мм

Текстильные ленты до 15 м ДУ 1000...3000(6500) мм

Установочные приспособления, рельсы и магниты (для К4 датчиков) ДУ 10...250 мм

Установочные приспособления, рельсы и магниты (для К1 датчиков) ДУ 50...3000 мм

Установочное приспособление для гибких шлангов

по заказу, нержавеющая сталь

Версия: DS/KATflow200/V20 Е0910 090910

Технические характеристики могут изменяться без уведомления
