Индикаторы на провод для ВЛ ИКЗ-В34Л

Описание в PDF

Производитель Антракс МНПП
Производство: Россия

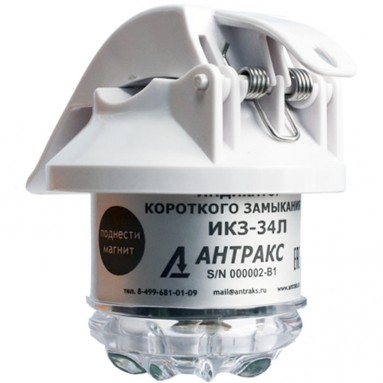

Индикатор ИКЗ-В34Л (Lodestar CL0.5) обладает беспрецедентной чувствительностью к низким токам аварийного процесса. ИКЗ-В34Л фиксирует однофазные земляные замыкания от 0,5 А и короткие замыкания от 20 А. Комплекты, собранные на основе ИКЗ-В34Л, определяют направление протекания аварийного тока и указывают оперативно-выездной бригаде направление поиска места аварии. В данную линейку входит два вида комплектов - ИКЗ-В34Л-МР3 и ИКЗ-В34Л-У3

Особенности модели ИКЗ-В34Л

регистрация КЗ от 20 А;
регистрация ОЗЗ от 0,5 А;
определение типа аварии;
определение направления на место ОЗЗ;
совместная обработка данных индикаторами;
радиоканал ближней связи Bluetooth Low Energy (BLE) 2,4 ГГц;
возможность подключения БСПИ для дистанционного оповещения диспетчера;
изменение уставок с пульта или удаленно при установленном БСПИ.

Комплекты ИКЗ-В34Л-МР3 и ИКЗ-В34Л-У3, используя алгоритмы совместной обработки данных, определяют межфазное замыкание и однофазное замыкание на землю для всех трех фаз, осуществляя синхронные векторные измерения протекающих на всех трёх фазах токов и напряжений. При обнаружении повреждения на сработавшем комплекте включается световая индикация, позволяющая работникам дежурных оперативно-выездных бригад определить в каком направлении от сработавшего комплекта им следует двигаться и какой тип аварии был зафиксирован.

Отличительные особенности комплектов:

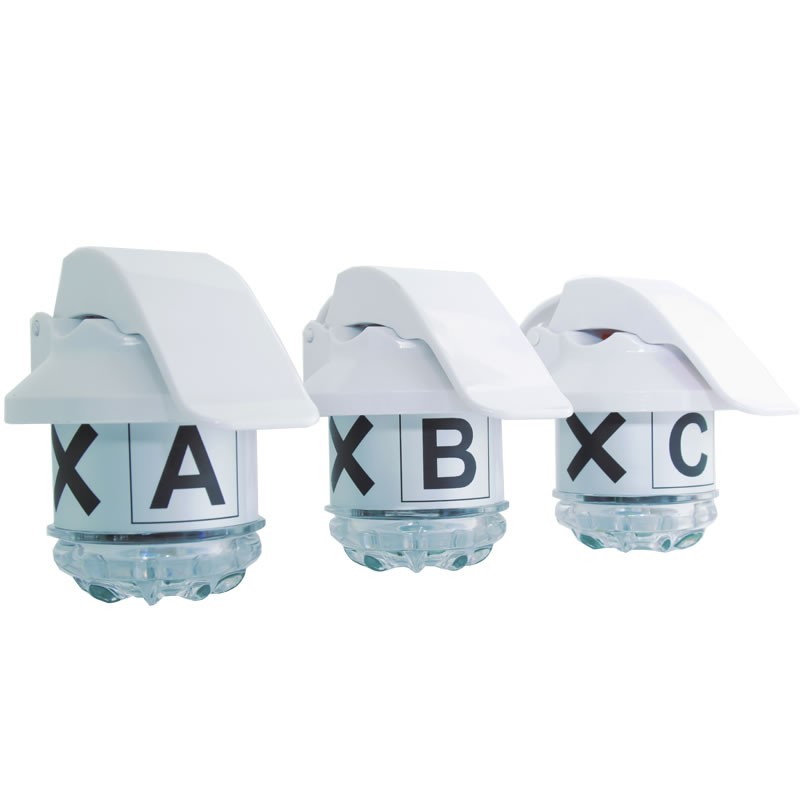

Комплект ИКЗ-В34Л-У3 состоит из трёх индикаторов ИКЗ-В34Л и имеет только радиоканал ближней связи для подключения с помощью пульта ППИ-2.

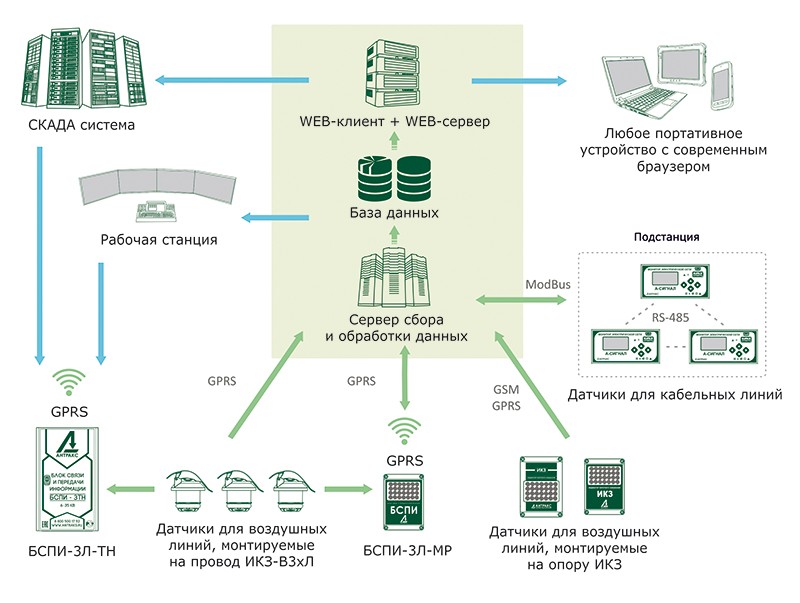

Комплект ИКЗ-В34Л-МР3 состоит из трёх индикаторов ИКЗ-В34Л и БСПИ-3Л-МР (или БСПИ-3Л-ТН) и передаёт информацию как по радиоканалу, так и посредством GSM-канала в SCADA-систему.

Некоторые модификации блоков сбора и передачи информации (БСПИ-3Л-МР) содержат дополнительную индикацию на блоке БСПИ с помощью светоотражающих флажков (блинкеров).

Индикатор ИКЗ-В34Л востребован на международном рынке и экспортируется за границу под названием Lodestar CL0.5. Англоязычное описание прибора можно найти на английской версии сайта АНТРАКС.

Характеристики	Значения
Определение вибрации, неполнофазного режима работы, обрыва провода	-
Типы регистрируемых событий	Короткое замыкание; Однофазное замыкание на землю
Чувствительность по току КЗ	20 А
Автоматическая настройка порога по току КЗ	+
Чувствительность по току ОЗЗ	0,5 А
Определение направления на ОЗЗ	+
Контроль напряжения	+
Минимальный ток нагрузки	2 А, допускается эксплуатация на линиях без нагрузки
Общее описание приборов
Класс напряжения воздушных линий	6-35 кВ
Частота сети	50 Гц
Локальная связь (пульт)	Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
Дальняя связь	Опционально GSM
Визуальная индикация	Мигающие яркие светодиоды с каждой стороны устройства (3 белых, 3 красных сверхъярких светодиода); Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария, направление ОЗЗ); Индикация направления поиска при ОЗЗ (к генератору или к нагрузке); Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
Виды контроля срабатывания	Визуальный; Радиоканал ближней связи; GSM/ GPRS-модем (опционально).
Сброс индикации	По восстановлению питания; По таймеру; Магнитом; С переносного пульта; Дистанционно.
Контроль исправности индикатора	Магнит; Переносной пульт; Дистанционно.
Изменение настроек	По радиоканалу ближней связи с помощью переносного пульта; С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ- 3Л-МР)
Интеграция со SCADA системами	При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104 При подключении индикаторов к БСПИ-3Л-ТН напрямую в SCADA-систему по протоколу МЭК-104
Источник питания	Литиевая батарея (19 Ah)
Срок службы батареи (в режиме ожидания)	7 лет
Общее время индикации	> 1000 ч
Наработка на отказ индикатора	Не менее 60 000 ч
Параметры
Абсолютный порог срабатывания по току	20÷1000 А
Дифференциальный порог срабатывания по току в А	20÷500 А
Дифференциальный порог срабатывания по току в %	50÷500%
Устойчивость к перегрузке по току	25 кА/ 500 мс
Время анализа аварийного процесса	1 ÷ 200 с
Бланкирование пусковых токов	0-200 мс
Настройка таймера сброса	Произвольный от 1 ч до 8 дней
Минимальная длительность аварийного процесса	0,02 с
Исполнение
Место установки	На провод ВЛ
Диаметр провода	5-28 мм; 17-33 мм; 24-40 мм.
Установка на линию под напряжением	+
Температурный диапазо	Стандартный от – 40°С до +70°С; Расширенный от – 60°С до +85°С (по спецзаказу).
Степень защиты индикатора	IP66, IP 68 по ГОСТ 14254-96
Воздействие климатических факторов внешней среды	Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75); Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм Воздействие механических факторов Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски)
