Каталог КИПиА Регистраторы/Индикаторы/Сигнализаторы/Указатели РПН

ИСИФ Индикатор сопротивления фланцевых соединений

Код: 000499

Описание в PDF

Бренд: Квазар
Страна бренда: Россия
Гарантия 1 год

Индикатор сопротивления изолирующих фланцевых соединений ИСИФ является ручным автономным прибором для оперативного контроля сопротивления изолирующих соединений ИС металлических трубопроводов в условиях их эксплуатации. Индикатор дискретно определяет пороги омической составляющей сопротивления изоляции в диапазоне от 0 до 500 Ом. Прибор имеет световую и звуковую индикацию результатов измерения.

Прибор оснащен контроллером, который автоматически выбирает диапазон частот для определения сопротивления, в котором проявляется наименьшее влияние сопротивления шунтирования утечек в изоляции трубопроводов на результаты измерения сопротивления изоляции в соединении. Включение и выключение прибора осуществляется вручную кнопкой или автоматически, при замыкание или размыкание входных электродов. Прибор автоматически выключается по истечении времени бездействия более 60 с. Прибор питается от встроенного литиевого аккумулятора и имеет встроенный контроллер уровня заряда со светодиодной индикацией.

Область применения прибора:

предприятия нефтегазовой отрасли и коммунальные хозяйства.

Преимущества ИСИФ:

Автоматический выбор диапазона частот
Световая и звуковая индикация результатов измерения
Автоматическое отключение прибора при бездействии - 60 с.
Встроенный Li-Pol аккумулятор
Корпус имеет защиту класса IP32 от механических воздействий и влаги.

Наименование параметра	Значение
Диапазоны индикации омической составляющей сопротивления изолирующего соединения (ИС), Ом	10, 20, 50, 100, 200, 500
Диапазон частот определения омической составляющей сопротивления ИС, кГц	100 - 1000
Измерительные цепи прибора рассчитаны на воздействие напряжения с амплитудой 200 В в теч. времени не более, с	60
Питание прибора	Встроенный Li-Pol аккумулятор 500 mA*h
Продолжительность непрерывной работы от одной зарядки нового встроенного аккумулятора при температуре воздуха плюс 20°С, ч, не менее	24
Время полного цикла зарядки аккумуляторов встроенным автоматическим контроллером зарядки, ч, не более	4
Габаритные размеры прибора, мм	130 х 60 х 30
Общий вес прибора, кг, не более	0,2

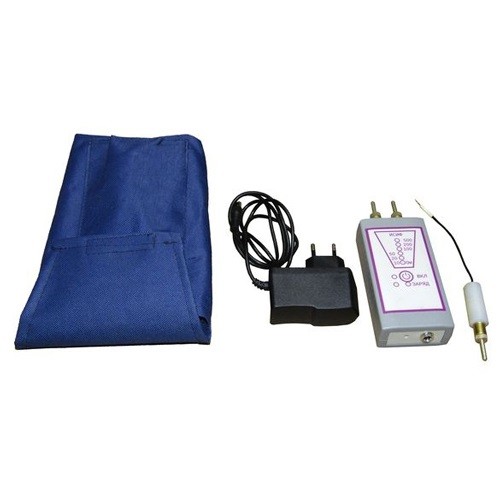

1. Индикатор сопротивления изолирующих соединений ИСИФ - 1 шт.;
2. Электрод штыревой М4 - 2 шт.;
3. Электрод штыревой на гибком проводнике с клеммой под винт М4 - 1 шт.;
4. Блок питания «Rexant» сетевой 220 V AC/5V DC, 5W, 1A, DC штекер 5.5x2.1 мм для зарядки аккумулятора - 1 шт.;
5. Паспорт - 1 шт.;
6. Руководство по эксплуатации - 1 шт.;
