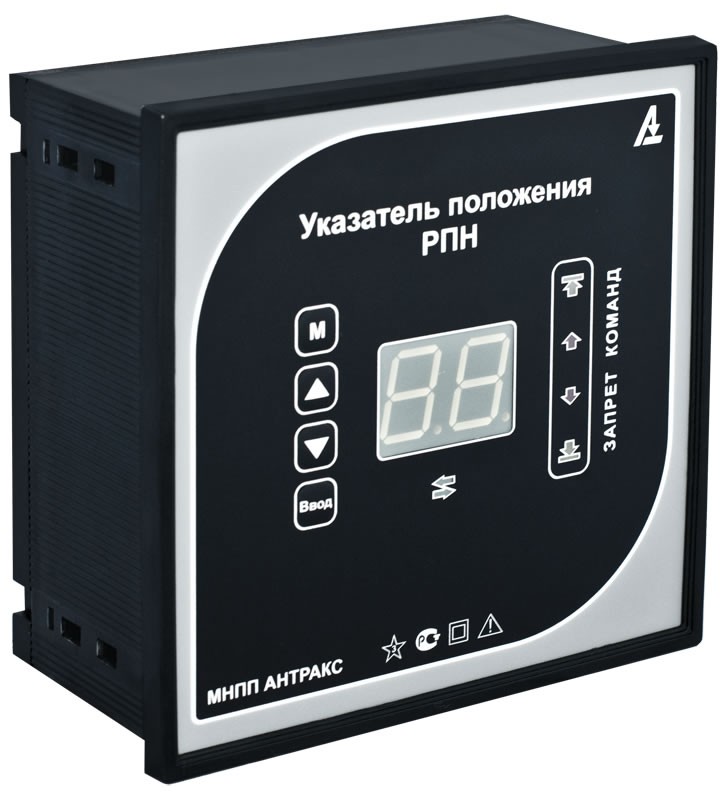

Указатель положения привода УП-23

УП-23 - указатель с резистивным датчиком и возможностью настройки с клавиатуры на лицевой панели

Логометры линейки УП 2х предназначены для приводов:

  • MZ-2, MZ-4, вместо указателя ступеней ЛКМ;
  • MR, EM и ED-S;
  • SAV1-1600-245/ 245-013;
  • ПДП-1, ПДП-4 с заменой сельсин-датчика резистивным датчиком положения привода ДП-2 производства компании «Антракс».;
  • ПДП-5Л;

и любых других приводов, комплектуемых резистивными датчиками, и количеством ступеней не более 99.

Дополнительные возможности:

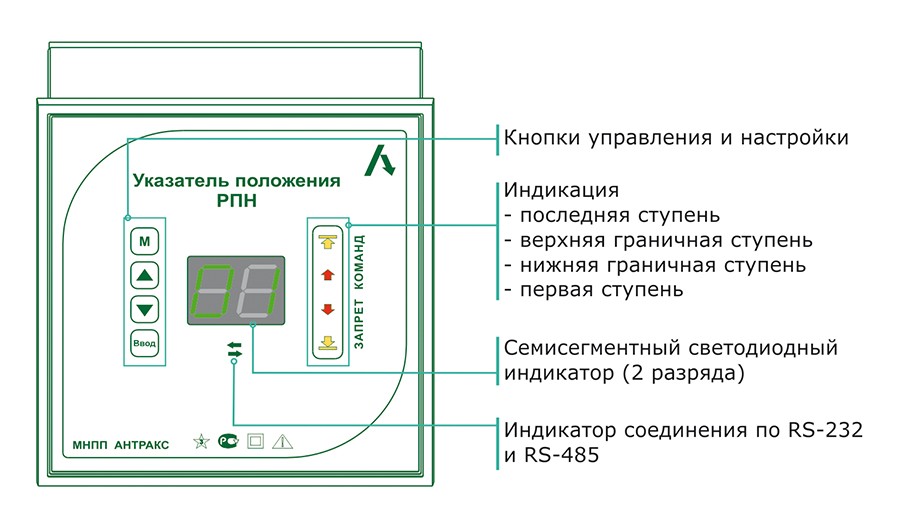

  • клавиатура для настройки и калибровки прибора;
  • изменение яркости индикатора;
  • автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
  • индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов и передача сигналами встроенных реле;
  • компенсации сопротивления соединительных проводов резистивного датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.

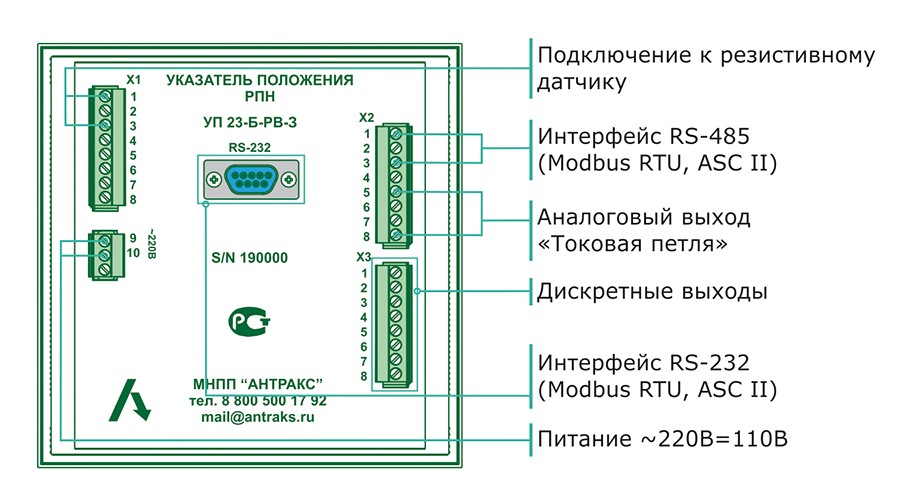

Цифровые выходы базовой комплектации RS-485/ RS-232 (корпус Е только RS-485):

  • для передачи информации о ступени привода в АСУ ТП или ТМ;
  • для подключения к ПК и настройки прибора с помощью специального программного обеспечения.

Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:

  • возможность передачи информации о ступени привода в АСУ ТП или ТМ.

Настройка УП 23 может осуществляться с использованием:

  • клавиатуры, расположенной на лицевой панели прибора;
  • ПК и специального программного обеспечения.

Дискретные выходы, на клеммы которых подаются сигналы управления реле:

«Блокировка: прибавить»
«Блокировка: убавить»

Указывают на достижение граничных ступеней привода

«Первая ступень»
«Последняя ступень»
Указывают на достижение первой/последней ступени
«Переключение: прибавить»
«Переключение: убавить»
Указывают на переключение ступени привода РПН



Характеристики Значения
Подключаемые типы датчиков резистивный
Возможные цифровые выходы RS-232 (кроме корпуса Е)
RS-485
Дополнительные выходы аналоговый ТП;
дискретные РВ;
дискретные БЛ.
Тип корпуса А, Б, В, Г, Д, Е
Напряжение питания:
для указателей в корпусе А ~220 В -20%
для указателей в корпусах Б, В, Г, Д, Е 90 - 370 В
входное напряжение переменного тока 85 - 264 В
входное напряжение постоянного тока 120 - 370 В
Потребляемая мощность, не более 5 Вт
Яркость свечения индикатора 10000 мкд
Максимальный ток на клеммах реле управления 120 мA
Максимальное допустимое напряжение на клеммах реле управления 400 В
Воздействие климатических факторов внешней среды:
ГОСТ 52931-2008
ГОСТ 15150-69

группа С4
УХЛ, категория размещения 4.1
Воздействие механических факторов внешней среды:
ГОСТ 17516.1

М7
Степень защиты указателя:
ГОСТ 14254

IP 20
Температурный диапазон от -40 до +50 °С
Гарантийный срок 5 лет
Срок службы 15 лет



1. Цифровой указатель положения РПН (указатель) УП 23 - 1шт.;
2. Руководство по эксплуатации - 1 экз.;
3. Паспорт - 1 экз.;
4. «Система команд логометра УП 2/ 22/ 23/ 24/ 25/ 31/ 4/ 41 на основе протокола MODUS» - 1 экз.;
5. Крепёж указателя к щиту (комплект) - 1 шт.;
6. Вилка кабельная трехконтактная - 1 шт.;
7. Вилка кабельная восьмиконтактная - 2 шт.
