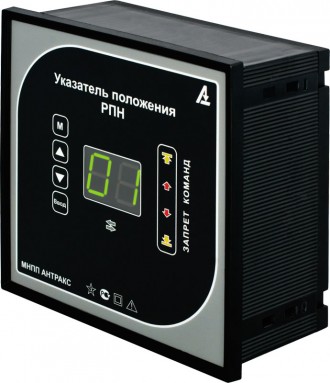

Указатель положения привода УП-31

УП-31 - указатель положения привода РПН с сельсин-датчиком

Двухразрядные цифровые указатели положения привода РПН УП 31 разработаны для работы с приводами, использующими сельсин-датчик, они подключаются напрямую к штатному сельсин-датчику привода типа БД404 или БД1404.
УП 31 подходят для установки на все приводы (типа РНТ-13, ПДП-1, ПДП-4, МА-1, МАК-1 и другие), комплектуемые вышеуказанными датчиками для замены старых указателей положения РПН.

Дополнительные возможности:

• клавиатура для настройки и калибровки прибора;
• изменение яркости свечения индикатора;
• автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
• индикация первой/последней и граничных ступеней положения привода РПН при помощи светодиодов;
• возможность задания начального угла сельсин-датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.


Цифровые выходы базовой комплектации RS-485/ RS-232:

• для передачи информации о ступени привода в АСУ ТП или ТМ;
• для подключения к ПК и настройки прибора с помощью специального программного обеспечения.

Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:

• для передачи информации о ступени привода в АСУ ТП или ТМ

Настройка УП 31 может осуществляться с использованием:

• клавиатуры, расположенной на лицевой панели прибора;
• ПК и специального программного обеспечения.

Дискретные выходы, на клеммы которых подаются сигналы управления реле:

«Блокировка: прибавить»        Указывают на достижение граничных ступеней привода
«Блокировка: убавить»
«Первая ступень»                        Указывают на достижение первой/ последней ступени
«Последняя ступень»
«Переключение: прибавить»    Указывают на переключение ступени привода РПН
«Переключение: убавить»


Указатели УП 31 выпускаются в типоразмерах корпуса от А до Д.
