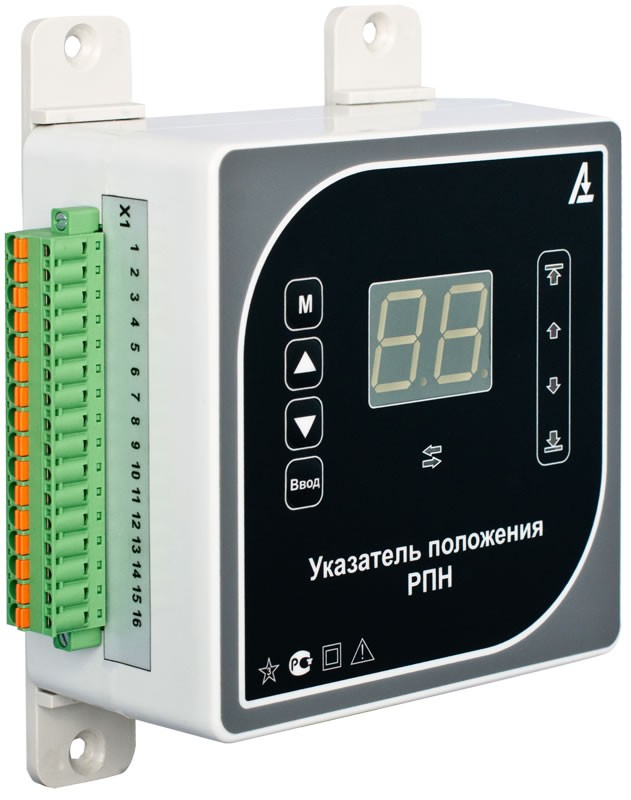

Указатель положения привода УП-41

Дополнительные возможности:

  • клавиатура для настройки и калибровки прибора;
  • изменение яркости свечения индикатора;
  • автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
  • индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов.

Логометр  УП 41 предназначен для приводов:

  • MR, EM и ED-S;
  • MZ-2, MZ-4 с заменой штатного резистивного датчика на цифровой датчик положения привода ДП-4 производства компании «АНТРАКС», который оснащен аналоговым выходом «Токовая петля»;
  • ПДП-4 и т.п., рассчитанные на сельсин-датчик, с заменой сельсин-датчика датчиком положения привода ДП-3 производства компании «АНТРАКС» с аналоговым выходом «Токовая петля»;
  • любых других приводов с резистивными датчиками, имеющими аналоговый выход «Токовая петля» (0–5 мА, 4–20 мА, 0–20 мА).

Вся линейка УП 4х оснащена цифровыми выходами RS-485/ RS-232 (корпус Е только RS-485):

  • для передачи информации о ступени привода в АСУ ТП или ТМ;
  • для подключения к ПК и настройки прибора с помощью специального программного обеспечения.
  • Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:
  • для передачи информации о ступени привода в АСУ ТП или ТМ.

Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:

  • для передачи информации о ступени привода в АСУ ТП или ТМ.

Дискретные выходы, на клеммы которых подаются сигналы управления реле:

«Блокировка: прибавить»

Указывают на достижение граничных ступеней привода

«Блокировка: убавить»

«Первая ступень»

Указывают на достижение первой/последней ступени

«Последняя ступень»

«Переключение: прибавить»

Указывают на переключение ступени привода РПН

«Переключение: убавить»



Настройка УП 41 может осуществляться с использованием:

  • клавиатуры, расположенной на лицевой панели прибора;
  • ПК и специального программного обеспечения.

УП 41 выпускается в корпусах всех типоразмеров.

Характеристики  Значение
Подключаемые типы датчиков с токовым выходом
Возможные цифровые выходы RS-232
RS-485
Дополнительные выходыаналоговый ТП;


аналоговый ТП;
дискретные РВ;
дискретные БЛ

Тип корпуса А, Б, В, Г, Д, Е
Напряжение питания:
для указателей в корпусе А ~220 В ± 20%
для указателей в корпусах Б, В, Г, Д, Е 90 – 370 В
входное напряжение переменного тока 85 – 264 В
входное напряжение постоянного тока 120 – 370 В
Потребляемая мощность, не более 5 Вт
Яркость свечения индикатора 10000 мкд
Максимальный ток на клеммах реле управления 120 мA
Максимальное допустимое напряжение на клеммах реле управления 400 В

Воздействие климатических факторов внешней среды:
ГОСТ 52931-2008
ГОСТ 15150-69

группа С4
УХЛ, категория размещения 4.1

Воздействие механических факторов внешней среды:
ГОСТ 17516.1

М7

Степень защиты указателя:
ГОСТ 14254

IP 20

Температурный диапазон от -40 до +50 °С
Гарантийный срок 5 лет
1. Цифровой указатель положения РПН (указатель) УП 41 - 1шт.;
2. Руководство по эксплуатации - 1 экз.;
3. Паспорт - 1 экз.;
4. Крепёж указателя к щиту - 1 шт.;
5. Вилка кабельная шестнадцатиконтактная - 2 шт.
