Щитовые электроизмерительные приборы серии КС

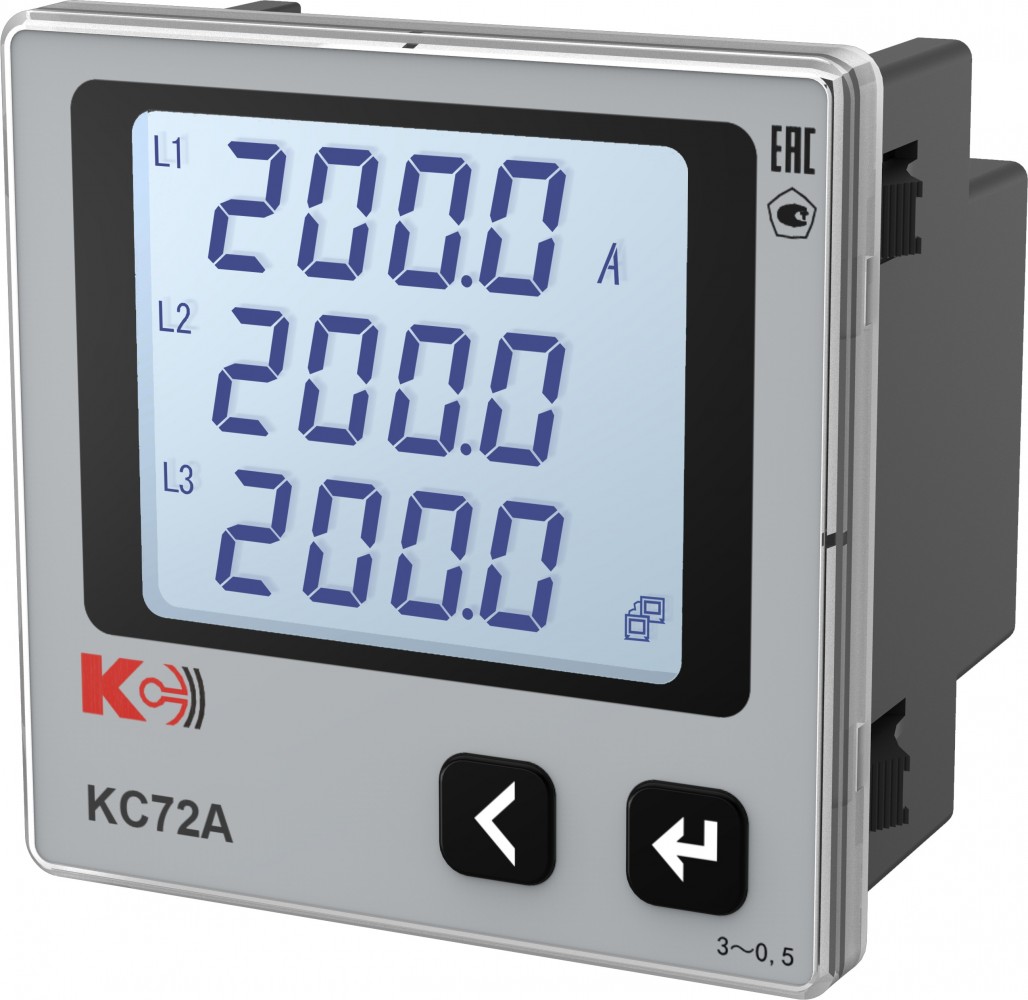

Приборы цифровые щитовые электроизмерительные торговой марки КС® предназначены для измерения электрических параметров в однофазных и трехфазных цепях переменного тока промышленной частоты с отображением результатов измерения в цифровой форме. Дополнительно приборы могут быть оснащены цифровым портом связи RS-485, дискретными входами и релейными выходами, что позволяет использовать их в автоматизированных системах различного назначения. Приборы просты в установке и удобны в работе. Две кнопки на лицевой панели позволяют просматривать результаты измерений и устанавливать необходимые настройки прибора.
Основные характеристики:
- Измерения: токи, напряжения, мощности, частота, энергия, максимальные и минимальные значения, коэффициенты гармонических искажений, дисбаланс тока и напряжения.
- Класс точности: 0.5 (0.5S для активной энергии, 2 для реактивной, 0.01Гц для частоты).
- Схема подключения: 1-фазная, 3-фазная 3-проводная, 3-фазная 4-проводная.
- Порт связи RS-485 (протокол Modbus RTU, скорость 9600 бит/с).
- Индикатор: одно- или трёхстрочный жидкокристаллический.
- Релейные выходы: 5А, ~250В/=30В.
- Дискретные входы: внутреннее питание =15В.
- Питание: ~80...270 В.
- Степень защиты IP65 по передней панели.
- Рабочий диапазон температур: от -20°С до +70°С.
- Гарантийный срок эксплуатации: 2 года.
- Средний срок службы: 30 лет.
- Межповерочный интервал: 10 лет.
Измеряемые величины приборов cерии КС:
|
Измеряемая физическая величина
|
Модификация прибора
|
|
КС72А
|
КС96А
|
КС72В
|
КС96В
|
КС72М
|
КС96М
|
|
Сила переменного тока
|
+
|
+
|
−
|
−
|
+
|
+
|
|
Напряжение переменного тока
|
−
|
−
|
+
|
+
|
+
|
+
|
|
Частота переменного тока
|
+
|
+
|
+
|
+
|
+
|
+
|
|
Коэффициент мощности
|
−
|
−
|
−
|
−
|
+
|
+
|
|
Активная, реактивная, полная мощность
|
−
|
−
|
−
|
−
|
+
|
+
|
|
Активная, реактивная энергия прямого и обратного направлений
|
−
|
−
|
−
|
−
|
+
|
+
|
|
Реактивная энергия в четырех квадрантах
|
−
|
−
|
−
|
−
|
−
|
+
|
|
Чередование фаз
|
−
|
−
|
−
|
−
|
−
|
+
|
|
Суммарный коэффициент нелинейных искажений (TND)
|
−
|
−
|
−
|
−
|
−
|
+
|
|
Коэффициенты n-ных гармонических составляющих напряжения и силы тока
|
−
|
−
|
−
|
−
|
−
|
+
|

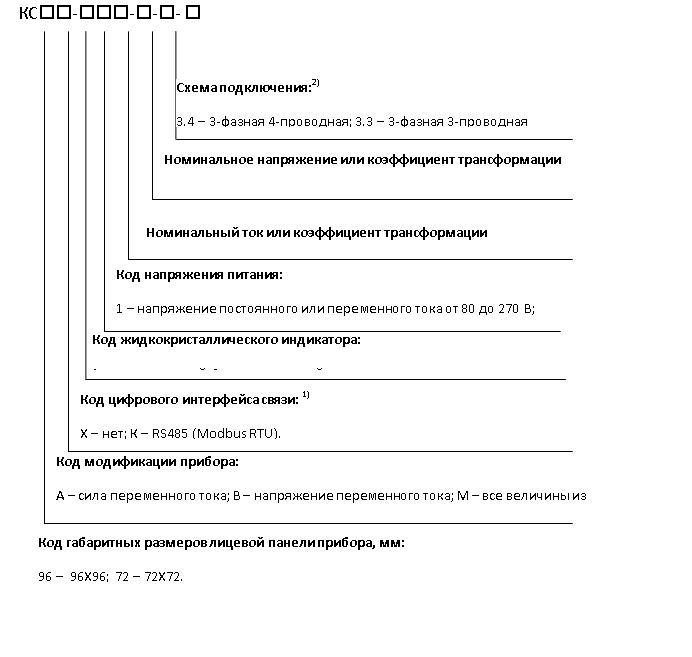

Структура условного обозначения приборов серии КС
Примечания:
(1) Для многофункционального прибора возможно исполнение только с RS485.
(2) Указывается для 3-х фазного прибора.
