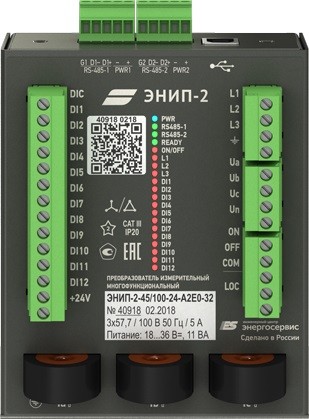

ЭНИП-2 компакт - многофункциональный измерительный преобразователь ЭНИП-2 компакт

Номинальные значения тока и напряжения

1 или 5 А; 57.7/100, 230/400, 400/690 В (фазное/линейное)

Погрешность измерений

U: приведенная ±0.2 %, относительная ±0.2 % (0.2Uном≤U≤1.5Uном), ±0.75 % (0.05Uном≤U<0.2Uном);

I: приведенная ±0.2 % , относительная ±0.2 % (0.2Iном≤I<2Iном), ±0.75 % (0.05Iном≤I<0.2Iном), ><2Iном),

±2.0 % (0.01Iном≤I<0.05Iном);

P, Q,S: приведенная ±0.5 %, относительная ±0.5 % (0.2Iном≤I≤2Iном, 0.2Uном≤U≤1.5Uном);

f: абсолютная ±10 мГц

Дополнительные измеряемые и вычисляемые параметры

косинусы, тангенсы, углы (фазные и средние), активная и реактивная энергия в двух направлениях, U0, U1 , U2 , K2U, KU, I0, I1 , I2 , K2I, KI , THD; 3 аналоговых входа (1...300 В~) для индикации напряжения

Дискретные сигналы

до 32 обрабатываемых сигналов: состояния встроенных дискретных входов и выходов, состояния дискретных входов и выходов внешних модулей ЭНМВ-1, логические выражения, сигналы диагностики

Входы

12 входов 24 В=, фильтрация дребезга контактов

Выходы

3 выхода: 250 В~ 6 А, 230 В= 0.1 А или 250 В=, 6 А (1 с), 1.25 А (продолжительно)

Логические выражения

до 32 выражений по 32 функции (AND, OR, CMP, TIMER, VALID)

Журналы

журнал дискретных сигналов, журнал событий

Модули расширения

индикация параметров: ЭНМИ‑3, ЭНМИ‑4м(е), ЭНМИ-7; дискретный ввод и вывод: до 10 модулей ЭНМВ‑1

Интерфейсы и протоколы обмена

2 × RS‑485 (600...115200 бит/с): МЭК 60870‑5‑101, Modbus RTU; USB

Часы

точность 0.5 мс (без синхронизации — уход не более 5 с в сутки); синхронизация по RS‑485 согласно МЭК 60870‑5‑101

Питание

18...36 В=, не более 11 Вт

Рабочие условия и конструкция

–40...+70 °С; 130 × 100 × 58 мм, IP20, DIN-рельс TH35
