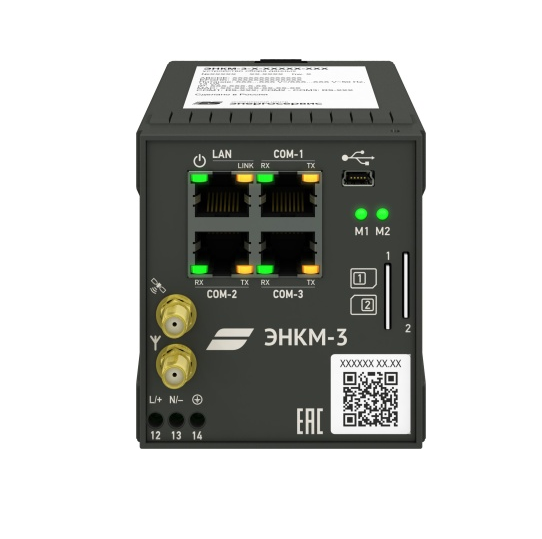

ЭНКМ-3-220-A2B1E1GT-800 устройство сбора данных

Код: 024805

Описание в PDF

Бренд: Энергосервис Инженерный Центр
Страна бренда: Россия
Гарантия 5 лет

ЭНКМ-3 применяется для телемеханизации распределительных пунктов, трансформаторных подстанций 6–20 кВ и коммутационных аппаратов в распределительных сетях.

ЭНКМ-3 имеет три асинхронных последовательных порта и один порт Ethernet, поддерживает передачу данных в сотовых сетях и прием сигналов систем ГЛОНАСС/GPS.

На борту устройства имеются встроенные аналоговые и дискретные входы, дискретные выходы.

ЭНКМ-3 организует сквозные каналы для опроса и удаленного конфигурирования различных устройств по TCP/IP, а также подробную диагностику по SNMP.

Для ЭНКМ-3 доступна поддержка МЭК 61850-8-1 (опция ES61850.encm3).

Функции:

Сбор данных (дискретных и аналоговых сигналов) с устройств нижестоящего уровня.

Передача данных на вышестоящий уровень.

Прием команд телеуправления с вышестоящего уровня и их передача устройствам нижестоящего уровня.

Прием сигналов точного времени от систем ГЛОНАСС/GPS или источников точного времени по протоколам SNTP v4, синхронизация внутренних часов и передача сигналов синхронизации опрашиваемым устройствам.

Интерфейсы	2(3) × RS‑485 (2400…115200 бод, питание 24 В в модификации ЭНКМ-3..-612), 1(0) × RS‑232, 1 × 100Base‑TX, USB
Поддержка сотовой сети	UMTS/HSPA+/LTE, GSM/GPRS/EDGE (опция G)
Поддержка ГЛОНАСС/GPS	да (опция T)
Опрос устройств	до 64 устройств; до 8192 ТИ, 4096 ТС, 2048 ТУ; МЭК 61850-8-1 (опциональный протокол), МЭК 60870‑5‑101/103/104, Modbus RTU, Modbus TCP, SNMP; ЭНИП‑2, ЭНМВ‑1, СЭТ‑4ТМ.02 и совместимые, Меркурий‑23Х/20X, А1800, СС-301, ЦЭ6850М, СЕ30Х, Сириус, БЗП-01, БЗП-02/03, EMAX/TMAX, Sepam, БМРЗ, БЭМН, Алтей, P231, Орион-РТЗ, Т/ТЧ54
Обмен с вышестоящим уровнем	до 14 каналов Ethernet и 4G/3G/2G: МЭК 60870-5-104, МЭК 61850 (MMS, GOOSE), Modbus TCP, SNMP до 3 каналов RS‑485, RS-232: МЭК 60870‑5‑101, Modbus RTU
Встроенные входы и выходы	дискретные входы: 4 (6) × DI «мокрый» контакт (24 В=); 12 х DI «мокрый»/«сухой» контакт (24 В=); 8 × DI «сухой» контакт дискретные выходы: 2 (3) × DO EMR — 250 В~ 6 А, 3/0.35/0.2 A (30/110/220 В=); 4 × DO SSR — 300 В= 0.1 А, 250 В~ 0.1А аналоговые входы: 1 × AI — −20...+20 мА; 2 × AI — 0...+20 мА
Цепи контроля питания и управления двигателем	ШИМ выход (24 В=, 250 Вт) для управления двигателем: плавный пуск, прямой/обратный ход; вход для терморезистора 10 кОм NTC
Дополнительные функции	автоматическое ТУ (ТИ в ТС, ТУ в ТС, ТС в ТУ)
Архивы и журналы	архив ТИ, журналы ТС и ТУ
Синхронизация времени	согласно МЭК 60870‑5‑101, МЭК 60870‑5‑104, SNTP (клиент и сервер)
Программируемая логика	логические функции: AND, OR, XOR, CMP, RS FF, TIMER
Питание	10...36 В=, 55...176 В=, 120...370 В= или 100...265 В~ (45...55 Гц), не более 10 ВА
Рабочие условия	–40...+70 °С
Конструкция	75 × 70 × 110 (119) мм, 75 × 100 × 110 (119) мм, 75 × 170 × 110 (119) мм, монтаж на 35-мм DIN‑рельс, IP40

1. Устройство сбора данных ЭНКМ-3 – 1шт.;
2. Формуляр (паспорт) ЭНКМ.403570.004 ФО – 1шт.;
3. Руководство по эксплуатации ЭНКМ.403570.004 РЭ – 1шт.;
4. Программное обеспечение («Конфигуратор ЭНКС», «BootLoader», «ES Find IP») ЭНКМ.403570.004 ПО - 1шт.;
5. ПО Кабель mini-USB – USB, 1 м – 1шт.
