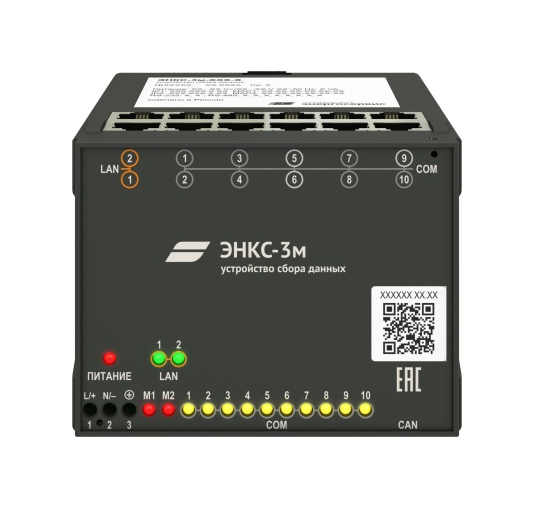

ЭНКС-3м-24-1 устройство сбора данных

Код: 014974

Описание в PDF

Бренд: Энергосервис Инженерный Центр
Страна бренда: Россия
Гарантия 5 лет

ЭНКС-3м применяются в системах обмена технологической информацией электростанций и подстанций с автоматизированной системой Системного оператора, в системах сбора и передачи оперативной технологической информации и АСУ ТП подстанций.

ЭНКС-3м также может выступать в качестве конвертера протоколов и программируемого логического контроллера в автоматизированных системах управления.
ЭНКС-3м имеет десять асинхронных последовательных портов, а также два или четыре порта Ethernet. Для совместимости с низкоскоростными каналами передачи данных часть портов может быть настроена на обмен со скоростью от 100 бит/с.
Отдельные модификации ЭНКС 3м могут поставляться со встроенным приемником навигационных систем ГЛОНАСС/GPS и модулем передачи данных в сотовых сетях. Для повышения отказоустойчивости системы телемеханики предусмотрен механизм «горячего резервирования».

ЭНКС-3м использует стандартные и проприетарные протоколы обмена, позволяет организовать до 16 независимо настраиваемых каналов передачи данных на верхний уровень, осуществляя сбор и ретрансляцию данных с 240 подчиненных устройств.

ЭНКС-3м поддерживает МЭК 61850-8-1 (поддержка данного протокола заказывается отдельно — опция ES61850.encs3).

Отличительная возможность — наличие интерфейса CAN, используемого для поддержки режима «теплого» резервирования, а также возможность заказа с опциями: G — поддержка передачи данных в сотовых сетях; GT – ... + поддержка ГЛОНАСС/GPS. На задней стенке корпуса размещен слот для SIM‑карты и разъем сервисного порта USB (Type-A Mini).

Функции:

Сбор данных (дискретных и аналоговых сигналов) с устройств нижестоящего уровня.

Передача данных на вышестоящий уровень.

Прием команд телеуправления с вышестоящего уровня и их передача устройствам нижестоящего уровня.

Прием сигналов точного времени от систем ГЛОНАСС/GPS или источников точного времени по протоколам SNTP v4, синхронизация внутренних часов и передача сигналов синхронизации опрашиваемым устройствам.

	ЭНКС-3м...-1(2)	ЭНКС-3м...-3	ЭНКС-3м...-4(5)
Интерфейсы	6(8) × RS‑485,	8 × RS‑485, 2 × RS‑232,	8 × RS‑485, 2 × RS‑232,
	4(2) × RS‑232,	4 × 100Base‑TX (PRP, RSTP), USB	2 × 100Base‑TX,
	2 × 100Base‑TX,		2 × 100Base‑FX LC SM
	USB (в опции G, GT), CAN		(2 × 100Base‑FX LC MM) (PRP, RSTP), USB
Поддержка сотовой сети	UMTS/HSPA+,	нет	нет
	GSM/GPRS/EDGE (опция G)
Поддержка ГЛОНАСС/GPS	да (опция GT)	нет	нет
Опрос устройств	до 240 устройств; до 8192 ТИ, 4096 ТС, 2048 ТУ;
	МЭК 61850-8-1 (опциональный протокол), МЭК 60870‑5‑101/103/104, Modbus RTU, Modbus TCP, SNMP;
	ЭНИП‑2, ЭНМВ‑1, СЭТ‑4ТМ.02 и совместимые, Меркурий‑23Х/20X, А1800, СС-301, ЦЭ6850М, СЕ30Х,
	Сириус, БЗП-01, БЗП-02/03, EMAX/TMAX, Sepam, БМРЗ, БЭМН, Алтей, P231, Орион-РТЗ, Т/ТЧ54
Обмен с вышестоящим уровнем	до 16 каналов Ethernet	до 16 каналов Ethernet: МЭК 60870‑5‑104,
	и 3G/2G:	МЭК 61850 (MMS, GOOSE), Modbus TCP, SNMP;
	МЭК 60870‑5‑104,
	МЭК 61850 (MMS, GOOSE), Modbus TCP, SNMP;


	до 10 каналов RS‑485, RS‑232: МЭК 60870‑5‑101, Modbus RTU
Дополнительные функции	поддержка ручного ввода ТИ и ТС, блокировка значений ТИ и ТС, реализация программного ключа телеуправления, автоматическое ТУ
	(ТИ в ТС, ТУ в ТС, ТС в ТУ)
Архивы и журналы	архив ТИ, журналы ТС и ТУ, журнал событий (авторизации,
	ошибки авторизации, питание, обновление прошивок, изменение настроек, фиксация очистки журналов)
Синхронизация времени	согласно МЭК 60870‑5‑101, МЭК 60870‑5‑104, SNTP (клиент и сервер)
Программируемая логика	логические функции: AND, OR, XOR, CMP, RS FF, TIMER
Питание	18...36 В=, 42...176 В=, 120...370 В= или 100...265 В~ (45...55 Гц), не более 10 ВА	18...36 В=, 40...160 В=, 120...370 В= или 100...265 В~ (45...55 Гц), не более 10 ВА
Рабочие условия	–40...+70 °С	"	"
Конструкция	75 × 100 × 110 мм, монтаж на 35-мм DIN‑рельс, IP40
