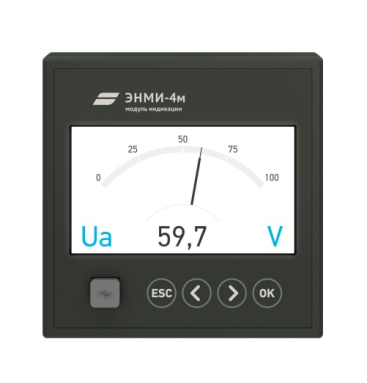

ЭНМИ-4м-24-2Д модуль индикации

Код: 003115

Описание в PDF

Бренд: Энергосервис Инженерный Центр
Страна бренда: Россия
Гарантия 5 лет

Модуль индикации с цветным жидкокристаллическим (TFT) дисплеем позволяет отображать основные параметры многофункциональных устройств ЭНИП-2 и ESM, а также отправлять команды управления. Взаимодействие пользователя с модулем индикации осуществляется с помощью сенсорной панели нажатием на соответствующий элемент экрана, а также кнопками. Доступны модификации с портом RS-485 (ЭНМИ-4м) или 100Base‑TX (ЭНМИ-4е).

ЭНМИ-4м-...-2(Д)	ЭНМИ-4е-...-2(Д)	ЭНМИ-4м-...-4	ЭНМИ-4е-...-4
Отображение информации	цветной сенсорный TFT дисплей, 480 × 272, 4,3"		цветной сенсорный TFT дисплей, 800 × 480, 7"
Интерфейсы	RS-485, USB	Ethernet, USB	RS-485, USB	Ethernet, USB
Протоколы	Modbus RTU	Modbus RTU over TCP	Modbus RTU	Modbus RTU over TCP
Поддерживаемые устройства	ЭНИП-2, ESM	ЭНИП-2, ESM, ECIT	ЭНИП-2, ESM	ЭНИП-2, ESM, ECIT
Питание	10…36 В=, 3 Вт		10…36 В= или 120…370 В=/100…265 В~, 10 Вт
Рабочий диапазон температур, °С	от -20 до +55		от -20 до +55
Габаритные размеры, мм	120 × 120 × 49		146 × 226 × 55

1. Модуль индикации ЭНМИ - 1 шт.;
2. Металлические зажимы для установки в щит - 2 шт.;
3. Паспорт-формуляр ЭНМИ.422953.001 ФО - 1 экз.;
4. Руководство по эксплуатации ЭНМИ.422953.001 РЭ - 1 экз. на CD.;
5. Программное обеспечение: «Конфигуратор ЭНМИ» - 1 шт.
