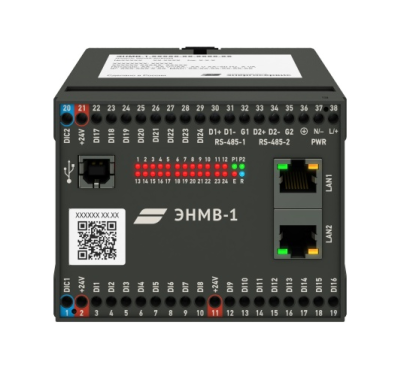

ЭНМВ-1-16P/0-24-А1 модуль аналогового ввода

Код: 014979

Описание в PDF

Бренд: Энергосервис Инженерный Центр
Страна бренда: Россия
Гарантия 5 лет

Серия модулей ввода-вывода с количеством интерфейсов от двух до четырех. Интерфейсы настраиваются независимо и поддерживают до 6 соединений. Состав интерфейсов определяется при заказе.

2 × RS‑485, 1 или 2 × 100Base‑TX
поддержка МЭК 61850-8-1, МЭК 60870-5-101/104, Modbus RTU/TCP
дискретный ввод и вывод, аналоговый ввод и вывод, измерение температуры
программируемая логика

Функции:

Ввод дискретных сигналов
Дискретный вывод
Ввод аналоговых сигналов
Самостоятельное функционирование или дополнение функционала измерительных устройств ЭНИП-2, ESM
Регистрация изменения состояний дискретных сигналов с метками времени в энергонезависимой памяти
Хранение 1000 последних изменений дискретных сигналов и журнал событий на 40 записей
Передача данных через RS-485 и Ethernet

Интерфейсы Протоколы обмена	2 × RS‑485: Modbus RTU, МЭК 60870‑5‑101 1(2) × 100Base‑TX (RSTP, PRP): МЭК 61850 (ред. 2, опциональный протокол), МЭК 60870‑5‑104, Modbus TCP, RS-TCP, SNMP
Журналы	1000 записей
Cинхронизация времени	МЭК 60870‑5‑101, МЭК 60870‑5‑104, SNTP
Напряжение питания	18...36 В=, 40...160 В=, 120...370 В=, 100...265 В~ (45...55 Гц)
Потребляемая мощность	12 ВА
Рабочий температурный диапазон	–40...+70 °С
Конструкция	75 × 100 × 110 мм, IP40
Установка	DIN-рейка TH35

1. Модуль ввода/вывода ЭНМВ-1 - 1 шт.;
2. Паспорт-формуляр ЭНМВ.423000.001 ФО - 1 экз.;
3. Руководство по эксплуатации ЭНМВ.423000.001 РЭ (электронная версия) - 1 экз. на CD
4. Программное обеспечение для настройки и диагностики: «ES Конфигуратор» - 1 экз. на CD
5. Руководство пользователя ПО «ES Конфигуратор» (электронная версия); Копии сертификатов (электронная версия) - 1 экз. на CD.
