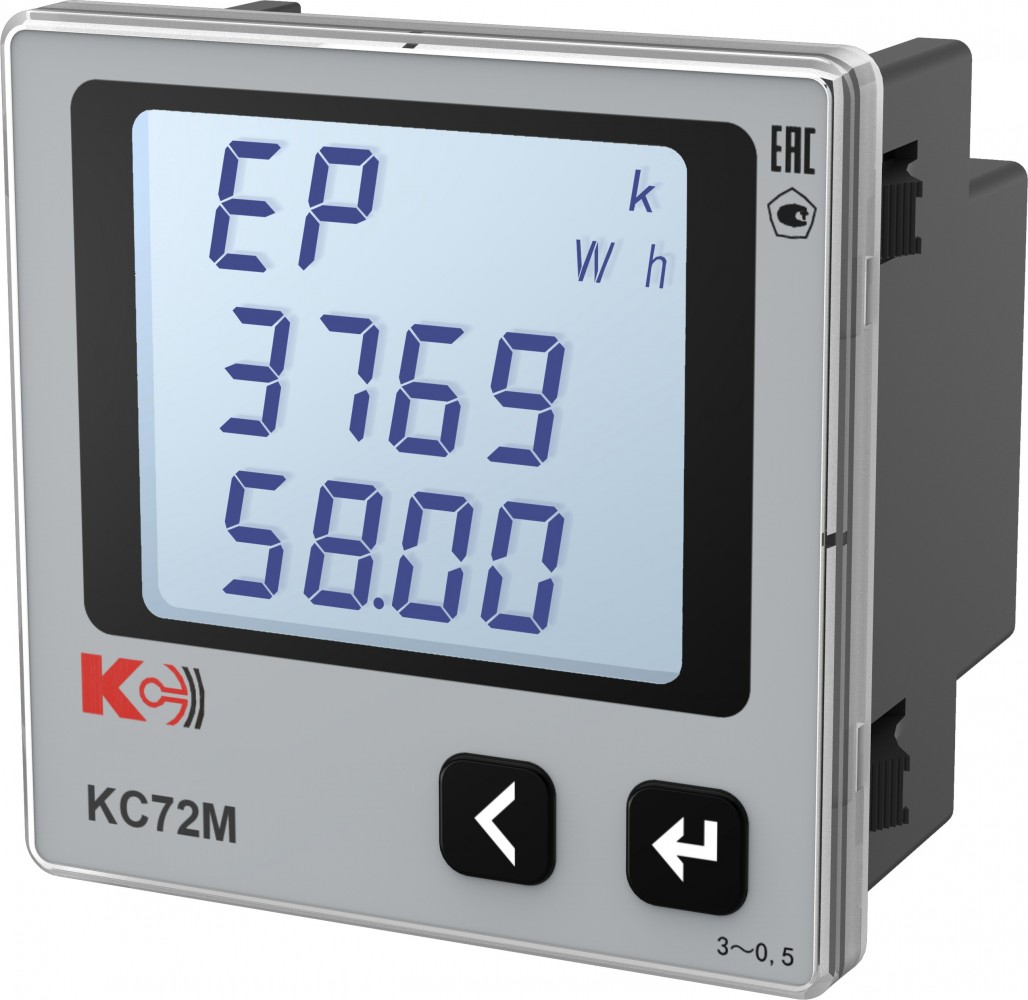

Многофункциональный прибор КС72М

  • Под заказ
  • Госреестр
  • Доставка по России
  • Производитель Комплект-Сервис
  • Поверка включена в стоимость

Щитовые электроизмерительные приборы серии КС

Приборы цифровые щитовые электроизмерительные торговой марки КС® предназначены для измерения электрических параметров в однофазных и трехфазных цепях переменного тока промышленной частоты с отображением результатов измерения в цифровой форме. Дополнительно приборы могут быть оснащены цифровым портом связи RS-485, дискретными входами и релейными выходами, что позволяет использовать их в автоматизированных системах различного назначения. Приборы просты в установке и удобны в работе. Две кнопки на лицевой панели позволяют просматривать результаты измерений и устанавливать необходимые настройки прибора.

Основные характеристики:

  • Измерения: токи, напряжения, мощности, частота, энергия, максимальные и минимальные значения, коэффициенты гармонических искажений, дисбаланс тока и напряжения.
  • Класс точности: 0.5 (0.5S для активной энергии, 2 для реактивной, 0.01Гц для частоты).
  • Схема подключения: 1-фазная, 3-фазная 3-проводная, 3-фазная 4-проводная.
  • Порт связи RS-485 (протокол Modbus RTU, скорость 9600 бит/с).
  • Индикатор: одно- или трёхстрочный жидкокристаллический.
  • Релейные выходы: 5А, ~250В/=30В.
  • Дискретные входы: внутреннее питание =15В.
  • Питание: ~80...270 В.
  • Степень защиты IP65 по передней панели.
  • Рабочий диапазон температур: от -20°С до +70°С.
  • Гарантийный срок эксплуатации: 2 года.
  • Средний срок службы: 30 лет.
  • Межповерочный интервал: 10 лет.

Измеряемые величины  приборов cерии КС:

Измеряемая физическая величина

Модификация прибора

КС72А

КС96А

КС72В

КС96В

КС72М

КС96М

Сила переменного тока

+

+

+

+

Напряжение переменного тока

+

+

+

+

Частота переменного тока

+

+

+

+

+

+

Коэффициент мощности

+

+

Активная, реактивная, полная мощность

+

+

Активная, реактивная энергия прямого и обратного направлений

+

+

Реактивная энергия в четырех квадрантах

+

Чередование фаз

+

Суммарный коэффициент нелинейных искажений (TND)

+

Коэффициенты n-ных гармонических составляющих напряжения и силы тока

+

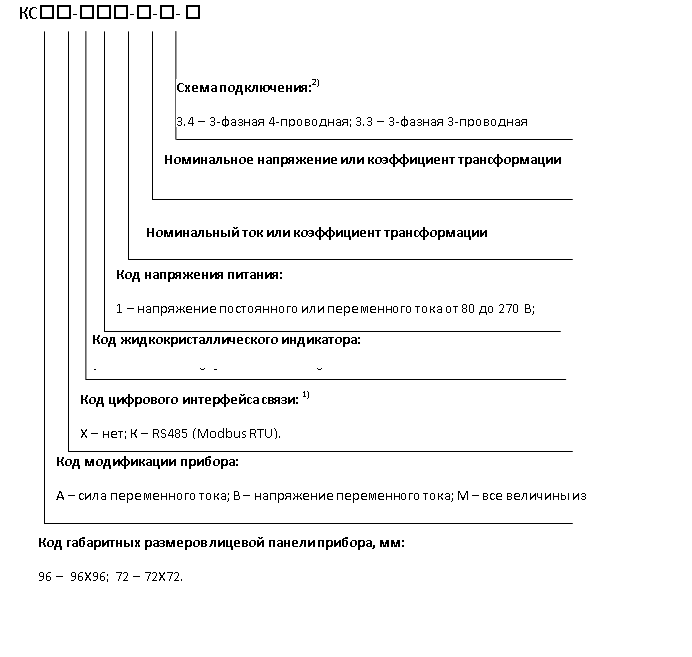

Структура условного обозначения приборов серии КС

Примечания:

         (1)   Для многофункционального прибора возможно исполнение только с RS485.

      (2)   Указывается для 3-х фазного прибора.
