PZ195U

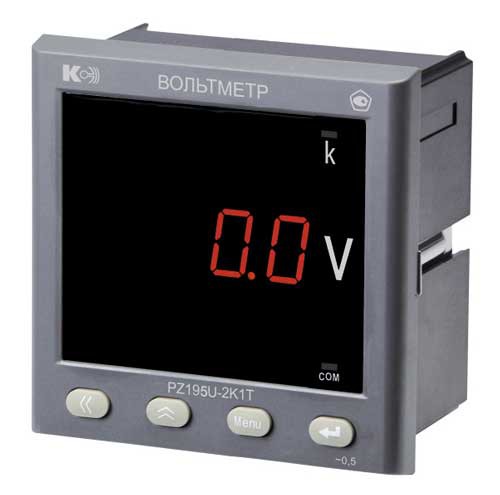

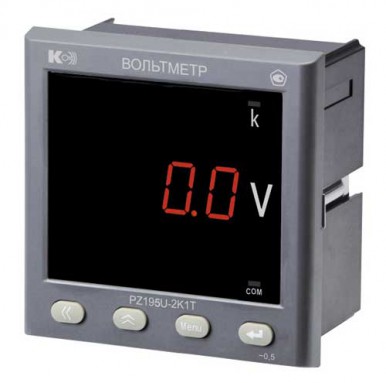

Вольтметры цифровые щитовые серии PZ195U

Вольтметры серии PZ195U предназначены для измерения напряжения постоянного тока в электрических цепях. Приборы используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.
Результаты измерений отображаются на однострочном светодиодном индикаторе (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе).
Четыре кнопки на лицевой панели позволяют настраивать прибор. Вход в меню настройки защищен паролем. Возможна настройка диапазона показаний напряжения в соответствии с примененным на входе прибора добавочным сопротивлением (для вольтметров постоянного напряжения более 500 В). Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора).
Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96).
Средняя наработка на отказ – 200000 часов.
Средний срок службы – 25 лет.
Межповерочный интервал – 6 лет.



Особенности и модификации вольтметров серии PZ195U

Модели вольтметры оснащаются по заказу аналоговым выходом и цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений, четырьмя дискретными входами, двумя релейными выходами.
Результаты измерений могут передаваться по цифровому интерфейсу RS-485, работающему по протоколу Modbus RTU, а также преобразуются в унифицированные сигналы постоянного тока или напряжения.

Четыре кнопки на лицевой панели позволяют настраивать прибор. Вход в меню настройки защищен паролем. Возможна настройка аналогового выхода (диапазон преобразуемых значений) и интерфейса RS-485 (адрес порта, скорость обмена, формат сообщения).

Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу RS-485. Каждый релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по интерфейсу RS-485.




Общие характеристики серии вольтметров PZ195U. Характеристики вольтметра PZ195U-2X1T

Характеристика, параметр
Описание, значение
Основные погрешности
Пределы допускаемой основной приведенной погрешности измерения напряжения, %:

- для модификаций класса точности 0,2
± 0,2
- для модификаций класса точности 0,5
± 0,5
Номинальные значения входного сигнала
Номинальное значение напряжения постоянного тока (PZ195U), Uн: (1) (2)

- мВ
100; 200; 500; 1000; 2000
- В
1; 2; 5; 10; 20; 50; 100; 200; 300; 500
Номинальный входной ток модификации вольтметра PZ195U, предназначенной для измерения напряжения постоянного тока более 500 В с использованием добавочного сопротивления, Iн, мА
5
Диапазоны измеряемых сигналов
- для PZ195U прямого включения(3)
± (0,005…1,2)·Uн или (0,005…1,2)·Uн
- для PZ195U, работающего с добавочным сопротивлением (2) (3)
± (0,005…1,2)·Iн или (0,005…1,2)·Iн
Перегрузка на измерительном входе
Допустимая кратковременная перегрузка на входе
Uн  в течение 60 с
Сопротивление измерительного входа
Сопротивление входа, МОм, не менее
1
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В
от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более
5
Время установления рабочего режима после включения питания, мин, не более
5
Индикация
Тип индикатора
Светодиодный
Количество строк индикатора
1
Диапазон отображаемых значений: (4)
-9999…0…9999 или 0…9999
Период обновления результатов измерения, с, не более
1,1
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее
100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:

- питание – входы
3
- питание – выходы
3
- входы – выходы
2
Климатические условия
Эксплуатация / транспортирование и хранение
Температура окружающего воздуха, °С
-40…+70 / -50…+80
Относительная влажность, %
93 при +35 °С, без конденсации влаги
Высота над уровнем моря, м, не более
2500
Размеры и масса
Габаритные размеры передней панели, мм
120x120
Габаритная длина, мм
69,5
Вырез в щите, мм
111x111
Масса прибора, кг, не более
0,5
Масса прибора в упаковке, кг, не более
0,7
(1) Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением (не ниже меньшего и не выше большего из перечисленных).
(2) Для измерения напряжений постоянного тока больше 500 В используется модификация вольтметра PZ195U, работающая с внешним добавочным сопротивлением.
(3) Вольтметр постоянного тока может быть двух исполнений: с однополярным диапазоном измеряемого сигнала или двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.
 (4) 0…9999 для исполнения с однополярным диапазоном измеряемого сигнала, -9999…0…9999 для исполнения с двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.

Вольтметр PZ195U-2K1T. Особенности
Характеристика, параметр
Описание, значение
Аналоговые выходы
Количество
1
Тип(5)
4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5 мА, 0-5 В, 1-5 В или 0-10 В
Сопротивление нагрузки:

- для выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, Ом, не более
350
- для выходов типа 0-5 мА, ±5 мА, Ом, не более
750
- для выходов типа 0-5 В, 1-5 В, кОм, не менее
20
- для выходов типа 0-10 В, кОм, не менее
20
Порт RS-485
Протокол связи
Modbus RTU
Скорость обмена, бод
2400, 4800, 9600, 19200, 38400 (уставки)
Формат данных
10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)

Вольтметр PZ195U-2S1T. Особенности
Характеристика, параметр
Описание, значение
Порт RS-485
Протокол связи
Modbus RTU
Скорость обмена, бод
2400, 4800, 9600, 19200, 38400 (уставки)
Формат данных
10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
Релейные выходы
Количество
2
Нагрузка
активная, перем. ток 250 В, 5А или  пост. ток 30В, 5A

Физические характеристики
Габаритные размеры передней панели, мм          120x120
Габаритная длина, мм                                                   69,5
Вырез в щите, мм                                                            111x111
Масса прибора, кг, не более                                         0,5
Масса прибора в упаковке, кг, не более                    0,7
