МД-6 дефектоскоп магнитопорошковый

Код: 000268

Описание в PDF

Бренд: Квазар
Страна бренда: Россия
Гарантия 1 год

Магнитопорошковый дефектоскоп МД-6 на постоянных магнитах представляет собой портативный прибор неразрушающего контроля состояния металлоконструкций и целостности их изоляции. Прибор предназначен для определения локализации дефектов в виде сколов, трещин, флокенов, несплавлений, шероховатостей, волосовин в поверхности ферромагнитных металлов, нарушения защитного слоя, а также для определения размеров повреждения и глубины их залегания.

Дефектоскоп изготовлен в соответствии с ТУ 26.51.66-109-12719185-2023.

Прибор используется при магнитопорошковой дефектоскопии следующих объектов:

трубопроводов;
сварных соединений;
строительных арматурных металлоконструкций;
барабанов-сепараторов, экономайзеров, топочных экранов и других компонентов котельных установок;
подъемных механизмов, в частности, строительной техники, лифтов;
деталей и механизмов железнодорожного транспорта.

Устройство и принцип работы

Магнитопорошковый дефектоскоп МД-6 состоит из намагничивающего блока, включающего в себя постоянные магниты и шарнирный магнитопровод, задача которых заключается в наведении электромагнитного поля в металлическом объекте; измерителя намагничивающего тока для управления его значением; набора полюсных наконечников; измерительной лупы для осмотра поверхности объекта; емкостей для порошка или суспензии; кисти для нанесения порошка и образца МО-3 с эталонной дефектограммой.

Прибор работает следующим образом: сначала наносится либо магнитный порошок (сухой метод), либо суспензия (влажный способ), при помощи намагничивающих свойств которых магнитопорошковый дефектоскоп наводит электромагнитное поле в поверхностном слое исследуемого объекта. В результате действия поля частицы порошка приобретают определенную упорядоченную структуру, образуя индикаторную картинку, состоящую из полосок или валиков.

При помощи лупы осуществляется визуальный контроль, полученная картинка сравнивается с эталонной и делается вывод о наличии или отсутствии дефекта, а также о его форме и размерах.

Наименование параметра	Значение
Нормальная составляющая напряженности магнитного поля на торцевых поверхностях цилиндрических полюсных наконечников, установленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, А/см:
в центре, не менее	800
по краям (1..2 мм от края), не менее	1100
Сила отрыва намагничивающих блоков с цилиндрическими полюсными наконечниками и с шарнирным магнитопроводом, не менее, кг (Н)	30 (≈300)
Расстояние на контролируемой поверхности между полюсными наконечниками, вставленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, мм	90-120
Габаритные размеры, мм:
намагничивающего блока	44х44х55
диаметр шарнирного магнитопровода	30
длина тросовой перемычки	500
сумки-контейнера	375х295х70
Масса намагничивающего блока, кг	0,6
Масса полного комплекта дефектоскопа МД-6, кг	5,3

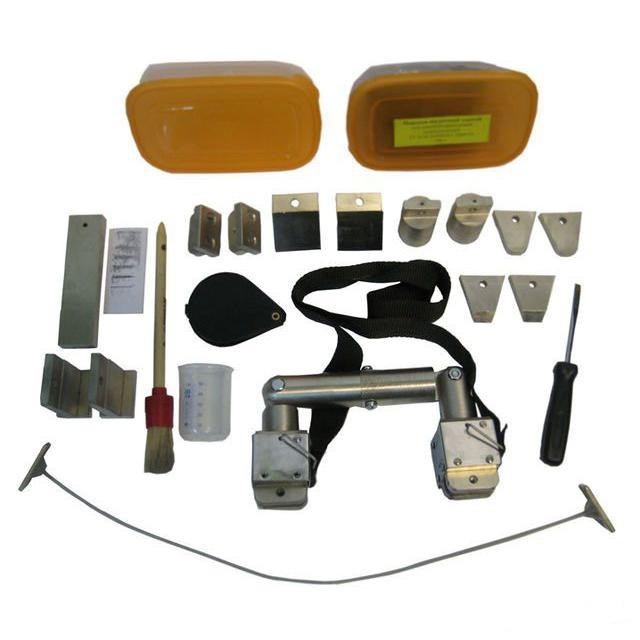

1. Намагничивающие блоки - 2 шт.;
2. Шарнирный магнитопровод - 1 шт.;
3. Полюсный наконечник №1 - 2 шт.;
4. Полюсный наконечник №2 - 2 шт.;
5. Полюсный наконечник №3 - 2 шт.;
6. Полюсный наконечник №4 - 2 шт.;
7. Полюсный наконечник №5 - 2 шт.;
8. Полюсный наконечник №6 - 2 шт.;
9. Образец МО-3 - 1 шт.;
10. Дефектограмма - 1 шт.;
11. Мерка для порошка - 1 шт.;
12. Емкость для порошка и суспензии - 2 шт.;
13. Порошок магнитный 0,2 кг - 1 шт.;
14. Тросовая перемычка - 1 шт.;
15. Лупа - 1 шт.;
16. Кисть - 1 шт.;
17. Отвертка - 1 шт.;
18. Сумка-контейнер - 1 шт.;
19. Паспорт - 1 шт.;
