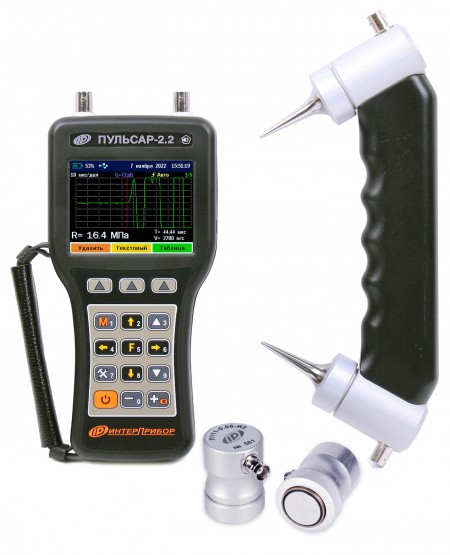

Пульсар-2.2 версия 3 ультразвуковой прибор

Код: 74597

Описание в PDF

Бренд: ИНТЕРПРИБОР
Госреестр 52901-13
Межповерочный интервал 12 месяцев
Гарантия 2 года

Прибор ПУЛЬСАР-2.2 предназначен для:

Измерения времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании объектов контроля
Контроля прочности бетона, его однородности и класса (ГОСТ 17624), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука
Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин
Оценки степени зрелости бетона при монолитном бетонировании
Определения плотности и модуля упругости материалов, звукового индекса абразивов
Оценки пористости, трещиноватости и анизотропии материалов
Оценки затухания ультразвука в материалах, изделиях и конструкциях

Преимущества:

Некритичность результатов к силе прижатия датчиков к объекту (патент)
Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-2.2 работоспособен на больших базах прозвучивания
Универсальные датчики на излучение и прием с повышенной отдачей
Датчик поверхностного прозвучивания с фиксированной базой:
– ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК)
– измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
– эллиптические износостойкие протекторы для сухого точечного контакта
Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER для подводного обследования гидротехнических объектов (опция)
Яркий цветной 3,5-дюймовый TFT дисплей с высоким разрешением
Встроенный литиевый аккумулятор большой ёмкости

Основные функции:

Автоматическая стабилизация положения метки первого вступления
Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании
Оцифровка и визуализация А-сигналов, их анализ в режиме осциллографа и корректировка результатов измерений
Формирование результата по автоматически выполняемой серии от 2 до 10 измерений
Вычисление прочности и класса бетона
Определение глубины трещины по "российскому" и "английскому" методам
Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям
Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов
До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля
Русский и английский язык меню и текстовых сообщений
USB интерфейс и специализированная сервисная компьютерная программа

Сервисная компьютерная программа:

Перенос результатов измерений в ПК
Архивация, документирование и обработка результатов
Анализ осциллограммы (А-скана) УЗ сигнала с возможностью уточнения/корректировки метки первого вступления
Экспорт в Excel, сохранение в текстовый формат для других программ
Дополнительная программа "Аппроксиматор" для оперативного расчёта градуировочных зависимостей по экспериментальным данным

Диапазон измерения/показаний времени, мкс	10...100 10...20000
Разрешающая способность, мкс	0,05
Пределы допускаемой основной абсолютной погрешности измерения времени, мкс	±(0,01t +0,1)
Диапазон измерения скорости, м/с	1000....10000
Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с	±(0,01v + 10)
Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10°С в пределах рабочего диапазона, в долях от основной погрешности, не более	0,5
Диапазон / шаг регулировки усиления, дБ	80 / 6
Напряжение возбуждения, В	500
Рабочие частоты УЗК, кГц	60±10
Объем памяти, Гбайт	до 4
Разрешение дисплея TFT	320х240
Габаритные размеры электронного блока, мм, не более	215х100х35
Масса электронного блока / датчика поверхностного прозвучивания, кг, не более	0,44 / 0,58

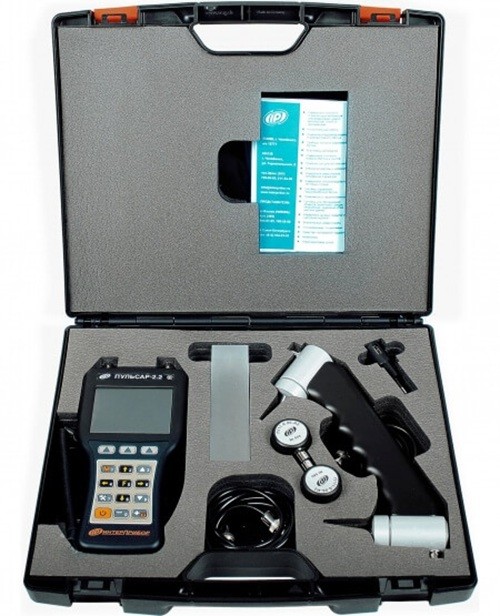

1. Блок электронный, чехол - 1 шт.;
2. Версия 3 — датчики поверхностного прозвучивания П111-0.06-И3 и датчики сквозного прозвучивания П111-0.06-И2 - 1 шт.;
3. Комплект кабелей (1,5м) - 3 шт.;
4. Кабель 3м. (версия 2 и 3) - 1 шт.;
5. Контрольный образец-призма, чехол - 1 шт.;
6. Зарядное устройство USB (1А) - 1 шт.;
7. Кабель USB - 1 шт.;
8. Программа связи с ПК на "Flash-визитке" / CD - 1 шт.;
9. Руководство по эксплуатации (с отметкой о поверке) - 1 шт.;
10. Сумка (при комплектации Кейсом не поставляется) - 1 шт.
