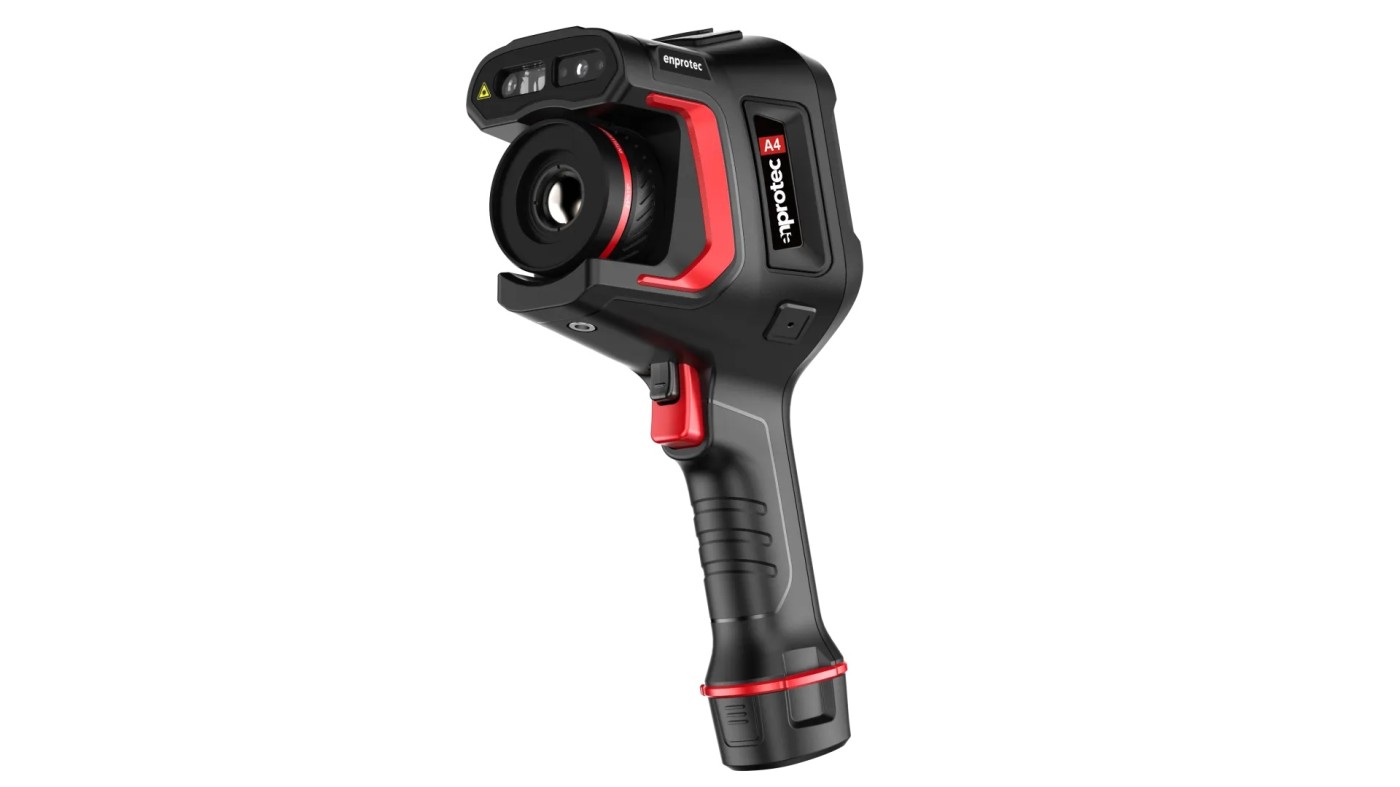

Тепловизор Enprotec IR A4 оборудован детектором с разрешением 480 x 360 пикселей и чувствительностью 45 мК, частота кадров 30Гц. Диапазон измерения температуры -40°C +150°C, 0°C +650°C с автоматическим переключением режимов работы. Есть возможность опциально повысить температуру от 500°C до 2000°C, но для этого требуется высокотемпературная линза, ее нужно заказывать отдельно.
Камера с 5 режимами фокусировки и цифровым увеличением 1.1x до 16x. Тепловизор оснащён 13 мегапиксельной камерой с функцией наложения изображений. Фото с камеры видимого спектра перекладывается на термограмму, и за счет прорисовки краев получается чёткое инфракрасное изображение.
Технические особенности тепловизора A4 и функциональность
Кроме основных характеристик, к важным отличиям A4 от других тепловизоров данной серии относится мгновенный угол зрения (IFOV) – 1.91 mrad и фокусное расстояние 17,7мм.
Значение IFOV – 1.91 mrad
Мгновенный угол зрения (IFOV) – 1.91 mrad тепловизора говорит о том, что чип интегрированной радиометрии в значении IFOV составляет 1.91 мрад (миллирадиан), это означает, что при съемке объектов на расстоянии 1 метра друг от друга, тепловизор сможет различить их как два отдельных объекта.
Значение IFOV важно для оценки разрешающей способности тепловизора и его способности отличать детали на различных расстояниях. Чем меньше значение IFOV, тем выше возможность различать более мелкие детали.
Тепловизор H4 с фокусным расстоянием 17,7 мм
Благодаря фокусу в 17,7 мм удобно работать с мелкими объектами, а также использовать тепловизор для детального обследования небольших участков поверхности. Фокусное расстояние 17,7 мм влияет на ширину поля зрения и глубину резкости изображения.
В целом, фокусное расстояние 17,7 мм тепловизора позволяет получить детальные и четкие изображения на близком расстоянии от объекта и может быть полезным при проведении точных измерений или обследовании мелких деталей.
Измерение температуры с параметрами: точка × 12, линия × 12, область × 12
Важное функциональное отличие – параметры измерения температуры анализируемого объекта. Это отношение инфракрасного разрешения к электронному коллиматору (экрану панорамного обзора).
В случае с тепловизором A4 – это область измерения с параметрами: Точка × 12, Линия × 12, Область × 12, что означает измерение температуры в 12 ключевых точках, вдоль 12 линий и в 12 различных областях объекта.
Примером обследуемого объекта может служить паровой котел.
Например, в процессе тепловизионного обследования можно измерить температуру в различных ключевых точках котла: на поверхности корпуса, на трубопроводах, на дверце загрузочного отверстия и других важных элементах. Измерения вдоль 12 линий позволят оценить равномерность распределения тепла внутри котла, по длине трубопроводов или вдоль стенок котла.
Измерение температуры в 12 различных областях котла производится в зоне сгорания, зоне нагрева воды, в областях котла с высоким давлением. Измерение в 12 точках, линиях и областях поможет выявить аномалии или проблемы в работе котла. Легко определяется: перегрев, неравномерное распределение тепла и другие отклонения от нормы.
Анализ полученных данных позволит оперативно выявить возможные проблемы в работе котла и предпринять меры по их устранению, что в свою очередь способствует безопасной и эффективной эксплуатации оборудования.
Особенности тепловизоров Enprotec IR A, модель A4
- Новое поколение ИК-детекторов собственной разработки с разрешением 480x360
- Алгоритмы ASIC для детализации пиксельных точек и скрытых опасностей
- 13-мегапиксельная камера с освещением и двойной подсветкой для легкого определения неисправностей
- Частота смены кадров 30 Гц для анализа температуры движущихся объектов
- Водонепроницаемость и пылезащита по стандарту IP54, устойчивость к падению с высоты 2м, надежность военного класса
- Беспроводная передача данных и синхронизации обеспечены Wi-Fi и Bluetooth
- Тепловизор оборудован лазерный целеуказателем с индикацией, определением расстояние до объекта, есть подсветка, микрофон, динамик, компас и GPS
- В комплекте с камерой два аккумулятора, зарядки хватает на 4 часа работы
- Отслеживает максимальную, минимальную и среднюю температуры анализируемого объекта
- Оборудован сигнализацией пороговой температуры (изображение и голос)
- Встроенный модуль Wi-Fi для легкой передачи изображений в облако и удаленной мгновенной загрузки и анализа термограмм.
Область применения
Тепловизор с ик-детектором 480 x 360 идеально подходит для обследования промышленного оборудования и поиска неисправностей. Тепловизор A4 оснащен лазерным целеуказателем, обладает индикацией, реагирующей на измерения критических температур, определяет расстояние до объекта.
Комплектация и дополнительные опции
Конструктив прибора оборудован подсветкой, микрофоном, динамиком, компасом и GPS. Тепловизор Enprotec IR A4 – это среднеценовой промышленный тепловизор из новой линейки Enprotec IR A.
Кроме обычных дополнительных опций, в добавочную комплектацию входят: сумки для переноски, штатив, наушники с Bluetooth, док-станция, батарея, дополнительный объектив (44°, 15°, 7°, 25°, высокотемпературный объектив. Дополнительно тепловизор A4 комплектуется макрообъективом.
