Тепловизор Guide PT650

Код: 019784

Описание в PDF

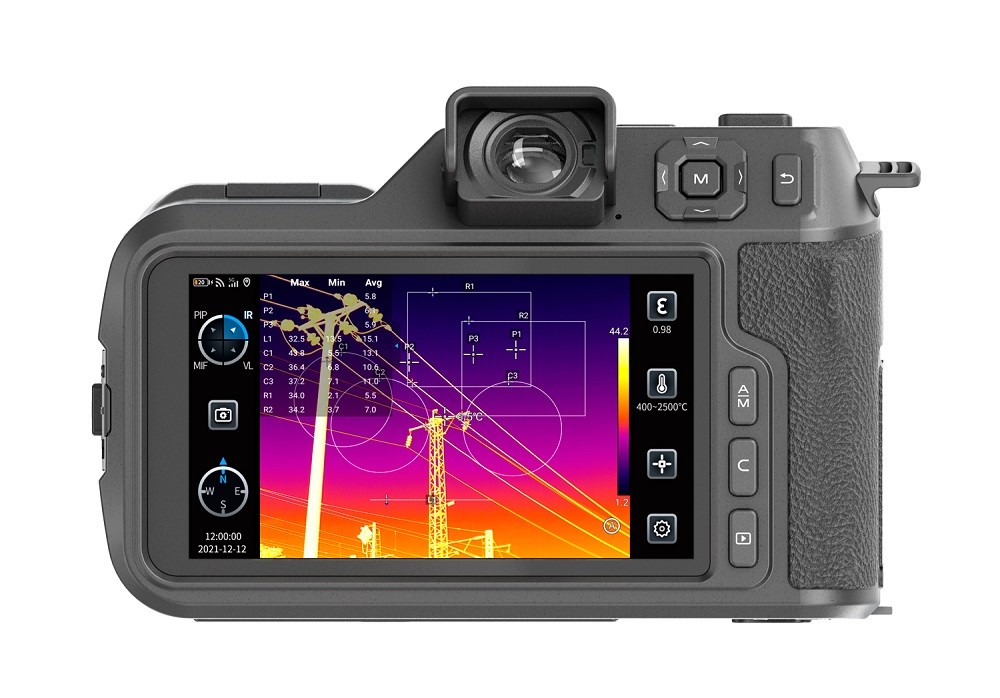

Тепловизор Guide PT650 - показания измерения ЛЭП

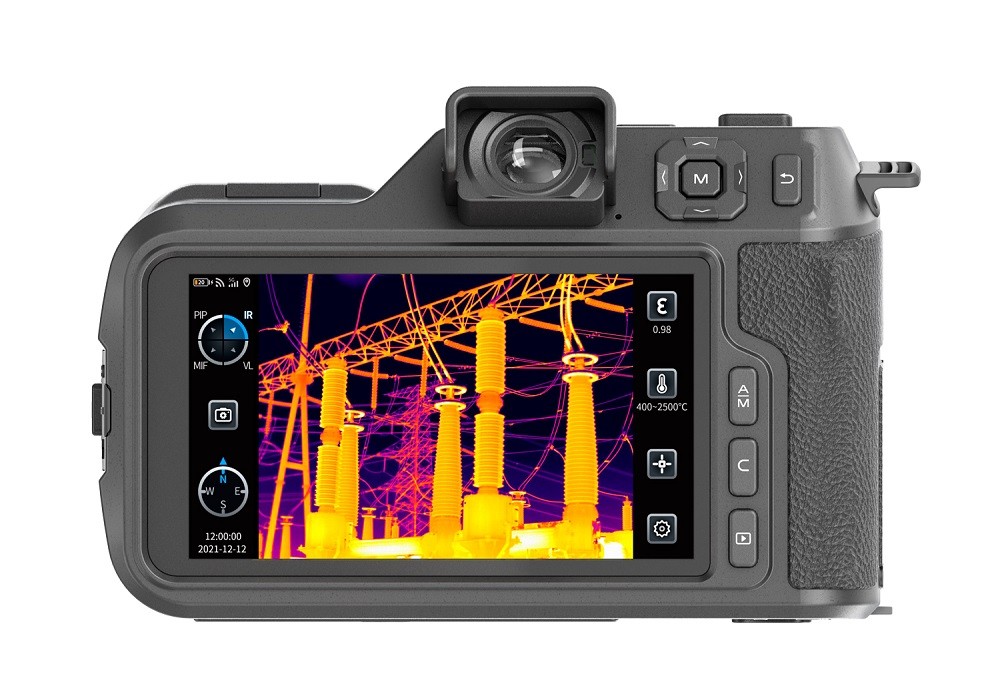

Тепловизор Guide PT650 - измерение на объекте

Бренд: Guide
Страна бренда: Китай
Госреестр 90774-23
Межповерочный интервал 12 месяцев
Гарантия 1 год

Тепловизор Guide PT650 предназначен для обследования электрооборудования, промышленных зданий или ЛЭП, оснащён матрицей с разрешением 640 x 512 пикселей. «Умное» увеличение разрешения до 1280 x 1024 пикселей для максимальной детализации термограммы. Super Resolution позволяет тепловизору регистрировать больше температурных значений без использования дорогостоящих детекторов более высокого разрешения. Технология полезна при измерениях малых объектов (например, печатные платы, электрические компоненты), или же при детальном анализе термограмм на ПК после тепловизионного обследования. Поможет и при проведении превентивной диагностики в промышленности для предупреждения повреждений компонентов оборудования (тепловые нарушения).

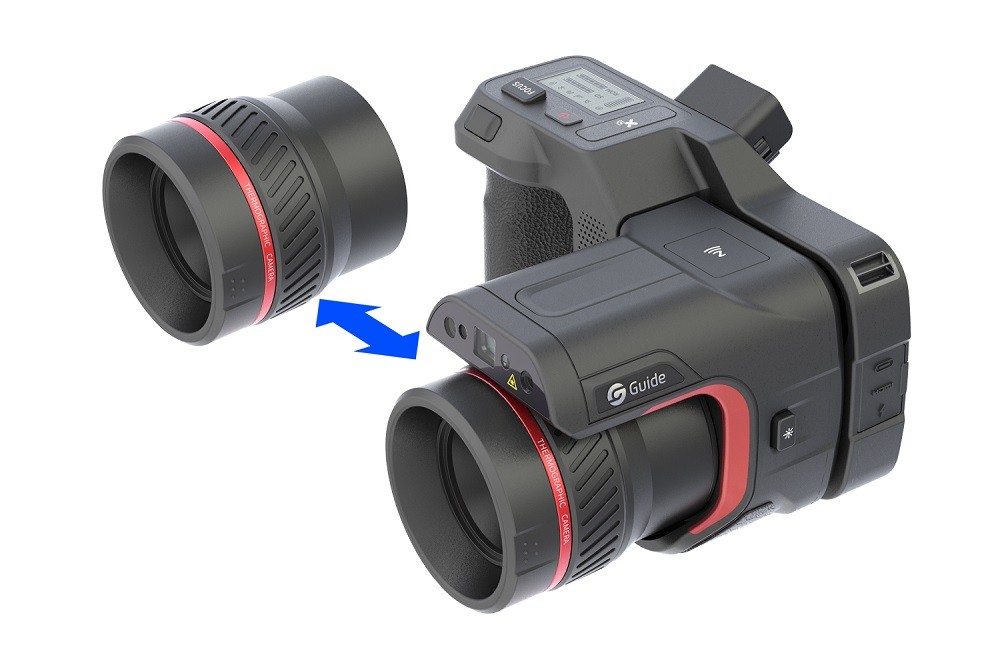

Guide PT650 оснащается объективом с фокусным расстоянием 17 мм, а угол обзора (поле зрения) 25° × 19°. У тепловизора сменная частота обновления кадров 30Гц/9Гц. Эта характеристика показывает сколько раз в секунду меняется изображение на дисплее тепловизора. Чем выше частота кадров, тем точнее данные и комфортнее наблюдение за движущимися объектами. Пространственное разрешение или мгновенный угол поля зрения (IFOV) у тепловизора - 0.71 мрад. Guide PT650 измеряет температуру объектов от -40°C до 650°C, при установке высокотемпературного объектива, можно измерять температуру до 2500°C. Тепловизор также оснащён камерой видимого спектра, 13-х мегапиксельная цифровая камера видимого спектра позволяет снимать в режиме картинка в картинке.

Характеристики	Значения
Сенсор и оптика
Тип детектора	Оксид ванадия, VOx
ИК разрешение	640 × 512@12μm
Разрешение super resolution	увеличение до 1280 × 1024
Спектральный диапазон	7.5 - 14 мкм
Фокусное расстояние	17 мм
Поле зрения стандартное	25°×19°
Единичное поле зрения	0.71mrad
Минимальная дистанция	0.3m
D:S	1408:1
Чувствительность (NETD)	≤30mK
Частота кадров сенсора	30 Hz
Фокусировка	Ручная / Автоматическая / Следящий автофокус / Автофокус по дальномеру / Автофокус по касанию экрана
Цифровой зум	1.1x до 40x
Распознавание снимка	Авто
Измерения и анализ
Диапазон измерения	Автопереключение: -40°C до 150°C, 0°C до 650°C, опционально от 400°C до 2500°C (с высокотемпературным объективом)
Точность измерения	±1°C или ±1%, в зависимости от того что больше
Инструменты измерения	Точка × 30, Линия × 30, Область × 30
Отслеживание / Сигналы	Отслеживание минимальной, средней и максимальной температуры по всему кадру, области, объекту. Сигнализация превышения температурного условия с сохранением изображения и звуковым сигналом.
Изотермы	Доступны
Параметры температурных измерений	Коэффициент излучения, отраженная температура, расстояние до объекта, влажность, пропускание атмосферы, пропускание оптики, точка росы
Отображение картинки
Экран	5-и дюймовый LCD дисплей разрешением 1920×1080 пикселей
Видоискатель	1, 920 × 1, 080 OLED микродисплей
Визуальная камера	двойная, до 13 мегапикселей
Режимы картинки	ИК, видимая, смешанная, картинка в картинке
Настройка контраста	Автоматическая, полуавтоматическая, ручная
Палитры	White Hot, Iron Red, Arctic, Rainbow 2, Hot Iron, Rainbow 1, Fulgurite, Medical, Tint, Black Hot, Blue Hot, Sepia, Green Hot, Ice and Fire, Amber, Customized
Функции
Съемка	Фото (сшивание изображений) и видео (инфракрасный и видимый свет)
Другое	Настраиваемая физическая кнопка, интеллектуальная диагностика, подключение NFC, обновление через OTA
Хранение и передача данных
Носитель	Локальная память (64 ГБ) и внешняя SD-карта (128 ГБ и до 256 ГБ)
Сохранение изображений	JPG с температурными данными
Сохранение видео	Формат MP4 (без температур) может использоваться с синхронной записью звука; Irgd (с информацией о температурах), до 20 Гц для анализа температуры
Интерфейсы	Type-C, DC (12V) , слот SD карты, Micro HDMI, UNC ¼ "-20 (под штатив)
Лазер	630~670nm, Class 2 laser, ＜1mW, индикация объекта измерения и лазерный дальномер
Аудио	Запись и воспроизведение через микрофоны и динамики соответственно
WIFI	Да, прибор может быть подключен к мобильному терминалу для передачи изображений и видео в реальном времени
GPS	Доступен
Bluetooth	Bluetooth 5.0, поддержка передачи изображений (только для Android)
Мобильная связь	Модуль 5G опционально
Питание
Тип батарей	Литий-ионная перезаряжаемая батарея
Время работы	≥4 часов
Управление питанием	Запланированное выключение или сон
Зарядка	После выключения устройство можно заряжать через настольное зарядное устройство.
Время зарядки	90% полной зарядки за 2,5 часа, отображается на экране состояния
Параметры окружающей среды
Рабочая температура	-20°C до 50°C
Температура хранения	-40°C до 70°C
Степень защиты	IP54
Сертификация	CE, FCC, ROHS, KCC, Anatel, испытания на воздействие влажного тепла, вибрационные испытания, ударные испытания, ударные испытания, UN38.3, MSDS
Физические параметры
Вес	≤1.86 кг (с батареей)
Габариты (Д × Ш × В)	191 × 171 × 118 мм

1. Тепловизор с базовым объективом - 1 шт.;
2. Крышка объектива - 1 шт.;
3. Литий-ионный аккумулятор - 2 шт.;
4. Настольное зарядное устройство - 1 шт.;
5. Адаптер питания - 1 шт.;
6. Кабель USB TYPE-C - 1 шт.;
7. Кабель Micro HDMI - 1 шт.;
8. Карта памяти SD (128 ГБ) - 1 шт.;
9. Ремень на запястье - 1 шт.;
10. Ремень на плечо - 1 шт.;
11. Защитный кейс для переноски и хранения - 1 шт.;
12. Программное обеспечение - 1 шт.;
13. Инструкция пользователя - 1 шт.
