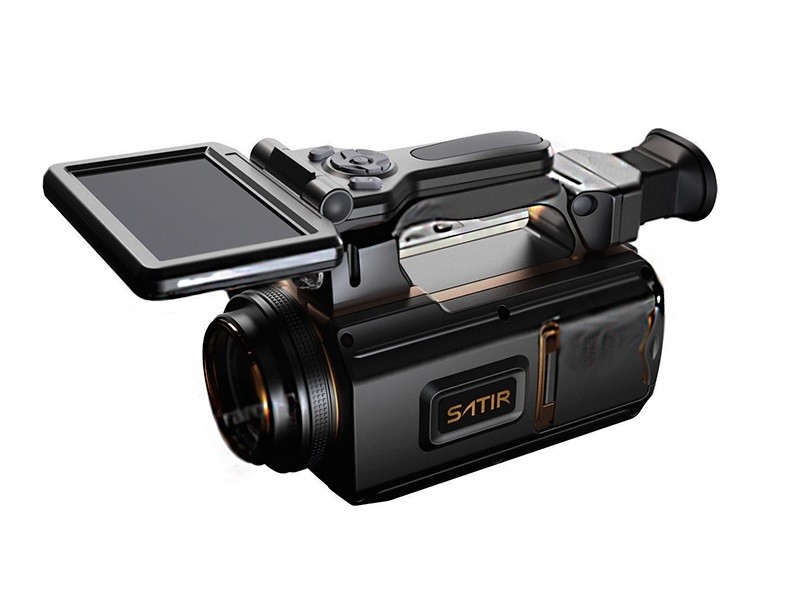

Тепловизор SAT G96 PLUS

Код: 83284

Описание в PDF

Бренд: Sat Infrared
Страна бренда: Китай
Госреестр 70450-18
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение тепловизора SAT G96 PLUS:

Тепловизор SAT G96 PLUS - инфракрасная камера с матрицей 640х480 для применения в промышленности и науке. Прибор обладает богатым функционалом, прочным и эргономичным корпусом, предоставляет возможность получать изображения идеального качества. Серия камер G90 предназначена для работ, требующих бескомпромиссно точных измерений и анализа.
Съемный пульт дистанционного управления с 5-дюймовым ЖК-дисплеем делает работу удобнее и позволяет управлять всем функционалом тепловизора.
G96 PLUS позволяет передавать термограммы и инфракрасное видео на компьютер в режиме реального времени. Использовать эту функцию можно с помощью специального программного обеспечения и USB кабеля.
Тепловизор может быть поставлен с дополнительными съемными объективами. Например с 2-хкратным телеобъективом, позволяющим получить нужное изображение при невозможности подойти ближе к объекту съемки. Макро-объектив будет незаменим для работы с печатными платами.
G96 PLUS записывает инфракрасное видео в режиме реального времени на карту памяти SD. Пользователи могут сохранять до 10 часов инфракрасного видео в формате MPEG.
В G96 PLUS реализована функция “Duo vision”, которая дает возможность сопоставить видимое и инфракрасное изображение. Функция обладает высоким качеством картинки и четырьмя режимами использования на выбор.
Мощные функции анализа: до 10 перемещаемых точек-курсоров, линия профиля температур, до 5 областей анализа, изотермический анализ, сигнализатор превышения порога в ручном и автоматическом диапазонах.

Особенности тепловизора SAT G96 PLUS:

9 перемещаемых точек-курсоров;
5 областей;
1 плавающая точка min-max;
Изотерма;
6 видов цветовой шкалы;
Сигнализатор превышения порога - ручной/автоматический диапазон;
Профиль;
Голосовые комментарии по Bluetooth;
Запись инфракрасного видео;
Матрица 640 х 480;
Радиометрическая система визуализации;
Исключительная точность измерений;
Высокое пространственное разрешение;
Неохлаждаемый датчик;
Точное измерение температур по всему полю изображения;
Поворотный ЖК экран;
Частота обновления 50 Hz;
Встроенный лазерный прицел;
Автоматическая трассировка температуры (hotspot);
Простота эксплуатации;
Увеличенное время работы;
Лазерный целеуказатель;
Коррекция по окружающей температуре;
Прилагается специальная программа для обработки и создания отчетов.

Отличие G96 Plus от предыдущей версии G96:

Новый объектив с моторизованной /автоматической / ручной фокусировкой;
Новый корпус;
Обновленная прошивка.

Параметр	SAT G96 PLUS -20…+600 °С	SAT G96 PLUS -20…+1000 °С	SAT G96 PLUS -20…+1500 °С	SAT G96 PLUS -20…+2000 °С
Температурный диапазон измерения	-20…+600 °С	-20…+1000 °С	-20…+1500 °С	-20…+2000 °С
Тип детектора	Неохлаждаемая микроболометрическая матрица в фокальной плоскости объектива
Размер матрицы	640×480
Угловое поле/минимальное расстояние	24º×18º/0,5 м
Оптическое разрешение	0,65 мрад
Разрешение по температуре	0.05K
Спектральный диапазон	8 … 14 мкм
Фокусировка	Механизированная, автоматическая и ручная фокусировка
Частота смены кадров	50Гц PAL / 60 Гц NTSC
Камера видимого диапазона	5 Мп
Воспроизведение изображения
ЖК-дисплей	5'' экран TFT
Видеовыход	50Гц PAL / 60 Гц NTSC (DuoVision)
Измерение температуры
Предел допускаемой погрешности измерений: абсолютной ≤ 100 °С относительной > 100°С	±2 °С ±2 %
Перемещаемая точка	Да (1 бегающая точка Min-Max)
Методы анализа	9 перемещающихся точек, автоматическая горячая/холодная точка, контур, 5 областей прямоугольника, изотерма
Ввод параметров окружающей среды	Коэффициент излучения, температура окружающего воздуха, расстояние, относительная влажность.
Дельта T	Да
Предупреждающий сигнал	Да
Сохранение изображений
Тип	Переносная карта памяти SD на 4 Гб
Формат файла - тепловой	.SAT
Формат файла - визуальный	.CCD
Запись теплового видео	Формат MPEG
Примечание	Голосовые комментарии через Bluetooth - гарнитуру
Лазерный указатель
Тип	Класс 2, красный
Интерфейс
USB	Загрузка термограмм
Bluetooth	Запись и воспроизведение голосовых комментариев, загрузка термограмм
Видеовыход	50Гц PAL / 60 Гц NTSC (DuoVision)
Аккумулятор
Рабочее напряжение	8В – 11В постоянного тока
Продолжительность эксплуатации аккумуляторной батареи	2,5 часа
Условия окружающей среды
Диапазон рабочих температур	-20°C … +50°C
Температура хранения	-40°C … +70°C
Влажность	При эксплуатации и хранении 10-95%, без конденсации
Конструктивное исполнение
Степень защиты	IP 54
Удар/вибрация	Рабочая: 25g/2g
Физические характеристики
Масса(с аккумулятором)	1650 г
Габариты	327 мм×143 мм×170 мм
Резьба для установки на штатив	1/4″

1. Тепловизор SAT G-96 PLUS – 1 шт.;
2. Аккумулятор SONY - 2 шт.;
3. Транспортный кейс - 1 шт.;
4. Зарядное устройство - 1 шт.;
5. Гарнитура bluetooth - 1 шт.;
6. Карта памяти 4Gb - 1 шт.;
7. Кабель видео - 1 шт.;
8. Картридер USB - 1 шт.;
9. Программное обеспечение - 1 шт.;
10. Упаковочный лист - 1 шт.;
11. Руководство по эксплуатации (рус.) - 1 шт.;
12. Калибровочная таблица - 1 шт.;
13. Гарантийный талон - 1 шт.
