Тепловизор Testo 875-1i (0563 0875 V1) низкотемпературный

Описание в PDF

Тепловизор Testo 875-1i низкотемпературный

Госреестр 51415-12
Межповерочный интервал 12 месяцев
Производитель Testo
Производство: Германия

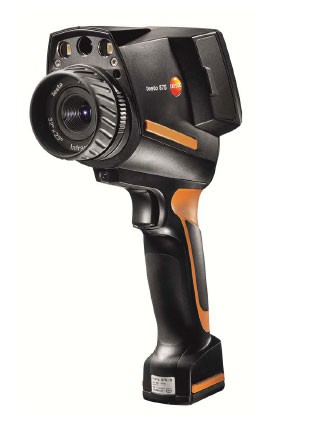

Тепловизор Testo 875-1i

Новый Testo 875-1i с улучшенными характеристиками: температурная чувствительность (NETD) 50мК, лазерный указатель, цифровая камера.

Тепловизоры серии Testo 875-1iпомогут Вам быстро и надежно выявить аномальный нагрев или охлаждение, а также локализовать “слабые” участки компонентов и материалов. Создание инфракрасных изображений - обнаружение источников потерь энергии, тепловых мостиков, повреждений и критических температур бесконтактным способом. В то время, как при использовании других методов зачастую приходится демонтировать систему кабелей и трубопроводов, с тепловизором Testo 875-1i достаточно одного взгляда.

Преимущества Testo 875-1i

Технология SuperResolution (до 320 x 240 пикселей)

Технология SuperResolution Technology значительно повышает качество изображения. Разрешение тепловых снимков увеличивается в 4 раза.

Высочайшее качество изображения

Температурная чувствительность NETD < 50 мК позволяет выявить и отобразить даже малейшие перепады температур и предоставить высокоточные тепловые снимки

Расширенный температурный диапазон

Более широкий диапазон измерения температур -20°С ... +350°С позволяет использовать testo 875-1i для решения большего количества задач.

Встроенная цифровая камера

Параллельно с термограммой создаётся и сохраняется реальный снимок. Это облегчает анализ и позволяет сопоставить термограммы реальным объектам.

Встроенный лазерный указатель

Возможно обозначение лазерной точки на объекте измерения.

Минимальное фокусное расстояние составляет 0,1 м

Фокусное расстояние 10 см позволяет проводить тепловизионное обследование объекта, находясь на минимальном расстоянии.

Применение тепловизоров серии testo 875 1i

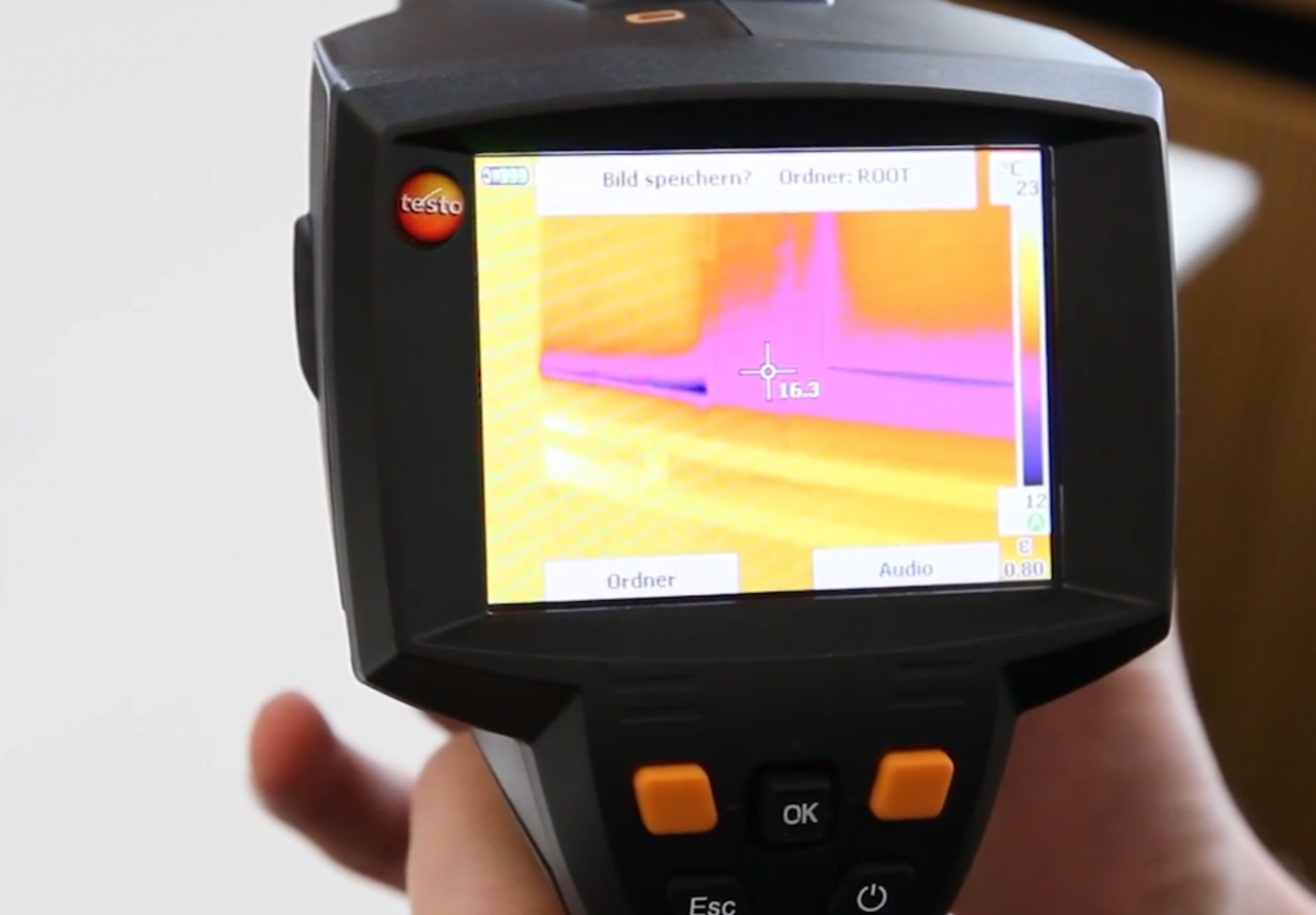

1. Обследование здание

Мониторинг систем отопления

Обнаружение дефектов и обеспечение качества строительства

Предотвращение образования плесени

Обнаружение дефектов изоляции на ранней стадии

Комплексная консультация по энергоэффективности

Планирование и реконструкция

2. Превентивное обслуживание

Проверки в области электроснабжения

Превентивное техническое обслуживание

Мониторинг уровня заполнения

Безопасные измерения температур до 550°C

3. Мониторинг на производстве

Обеспечение качества и контроль производства

Специальные обследования монтажных плат

Технические характеристики тепловизоров серии Testo 875-1i

Модели тепловизоров Testo 875 и 875i	testo 875-1	testo 875-1i	testo 875-2i
Инфракрасное изображение
Тип детектора	FPA 160 х 120 пикселей, a.Si
Температурная чувствительность (NETD)	< 80 мК при 30°С	<50 мК при 30°С
Оптическое поле зрения / мин. фокусное расстояние	32° х 23° / 0.1 м (стандартный объектив) 9° х 7° / 0.5 м (телеобъектив)
Пространственное разрешение (IFOV)	3,3 мрад (стандартный объектив), 1,0 мрад (телеобъектив)
SuperResolution (пиксели / IFOV) - опция	320 х 240 пикселей / 2,1 мрад (стандартный объектив) 0,6 мрад (телеобъектив)
Частота обновления кадра	9 Гц	9 Гц
Фокусировка	ручная
Спектральный диапазон	8... 14 µm
Реальное изображение
Размер изображения / мин. фокусное расстояние	-	640 x 480 пикселей/ 0.4 м
Представление изображения
Дисплей	ж/к дисплей 3.5". 20 х 240 пикселей
Варианты отображения	только ИК-изображение	только ИК-изображение/реальное изображение/ ИК- и реальное изображение
Видеовыход	USB 2.0
Цветовая палитра	10 (iron, rainbow, rainbow НС, cold-hot, blue-red, grey, inverted grey, sepia, Testo, iron HT)
Измерение
Температурный диапазон	-20... +100 °C/ 0... +280 °C (перекл.)			-20...+100 "С/ 0 ... +350 °С (перекл.)
Измерение высоких температур - опция	-		+350 ... +550 °С
Погрешность	±2°C, ±2% от изм.зн.		±2 °С, ±2% от изм. зн. ±3% от изм зн. (+350...+550 °С)
Коэффициент излучения / настройка темпер. компенсации отражения	0.01 ... 1 / ручная
Функции измерения
Отображение распределения поверхностной влажности (ручной ввод параметров)	-	-	V
Измерение влажности с беспров. зондом* (автом. передача данных в реж. реальн. времени)	-	-	(V)
Режим измерения “Солнечная энергия”	V
Аналитические функции	измер. центр. точки, распознавание горячей/холодной точек	до 2-х точек измер., распознавание горячей/холодной точек	до 2-х точек измер., распознав. горячей/ холодной точек, изотерма, измер. по участкам (мин/макс. знач. участка)
Функциональные возможности тепловизора
Цифровая камера	-	V
Мощная светодиодная подсветка	-	-	V
Стандартный объектив	32°х23°
Сменная оптика - опция	-	-	9° х 7°
Лазер" (лазер 635 нм, Класс 2 )	-	V
Запись голосовых комментариев	-	-	требуется гарнитура
Потоковое видео (через US В)	V
Хранение изображений
Формат файла	.bmt; возможность экспорта в .bmp, .ipq, .pnq, .csv, .xls
Устройство хранения данных	SD-карта 2 Гб (приблиз. 2.000 изображений)
Питание
Тип батареи	быстрозаряж. аккумулятор, лит.-ионный, замена на объекте
Время работы	4 часа
Варианты зарядки	в приборе/зарядном устройстве (опция)
Работа от сети	да
Условия окружающей среды
Рабочая температура	-15 °С ... +40 °С
Температура хранения	-30 °С ... +60 °С
Влажность воздуха	20% ... 80% без конденсации
Класс защиты корпуса (IEC 60529)	IP 54
Вибрация (1 ЕС 60068-2-6)	2G
Физические характеристики
Вес	прибл. 900 г
Размеры (Д х Ш х В) в мм	152x108x262
Крепление к штативу	Мб
Корпус	АБС-пластик
Программное обеспечение для ПК
Требования к системе	Windows XP (Service Pack 3) Windows Vista, Windows 7 (Service Pack 1), интерфейс USB 2.0
Стандарты, сертификаты, гарантия
Директива ЕС	2004/108/EC
Гарантия	2 года

Характеристики нового тепловизора testo 875-1i – сравнение с testo 875-1

	testo 875-1	testo 875-1 i
Разрешение матрицы	160 x 120	160 x 120
SuperResolution	(V) 320 x 240	(V) 320 x 240
Мин. фокусное расстояние	0,1 м	0,1 м
Частота обновления кадров	9 Гц	9 Гц*
Температурная чувствительность (NETD)	< 80 мК	< 50 мК
Температурный диапазон	-20 ... +280 °C	-20...+350 °C
Лазер	-	V
Встроенная цифровая камера	-	V
Встроенная LED-подсветка	-	-
Запись голосовых комментариев с помощью гарнитуры	-	-
Отображение изотерм в приборе	-	-
Расчёт мин./макс. значений участка	-	-
Измерение высоких температур	-	-
Измерение влажности с помощью беспроводного зонда влажности	-	-
Сменная оптика	-	-

(V) = опция

V = стандарт

-= не предусмотрено

* версия 33 Гц поставляется по запросу

Физические характеристики

Весприбл. 900 г

Габаритные размеры (Д х Ш х В) в мм 152x108x262

1 прочный кейс;
2 профессиональное ПО;
3 чехол Soft Case;
4 ремень для переноски;
5 SD-карта;
6 USB-кабель;
7 ткань для очистки объектива;
8 блок питания;
9 литиево-ионный аккумулятор;
10 адаптер для крепления к штативу;
11 предустановленная функция Super Resolution.
