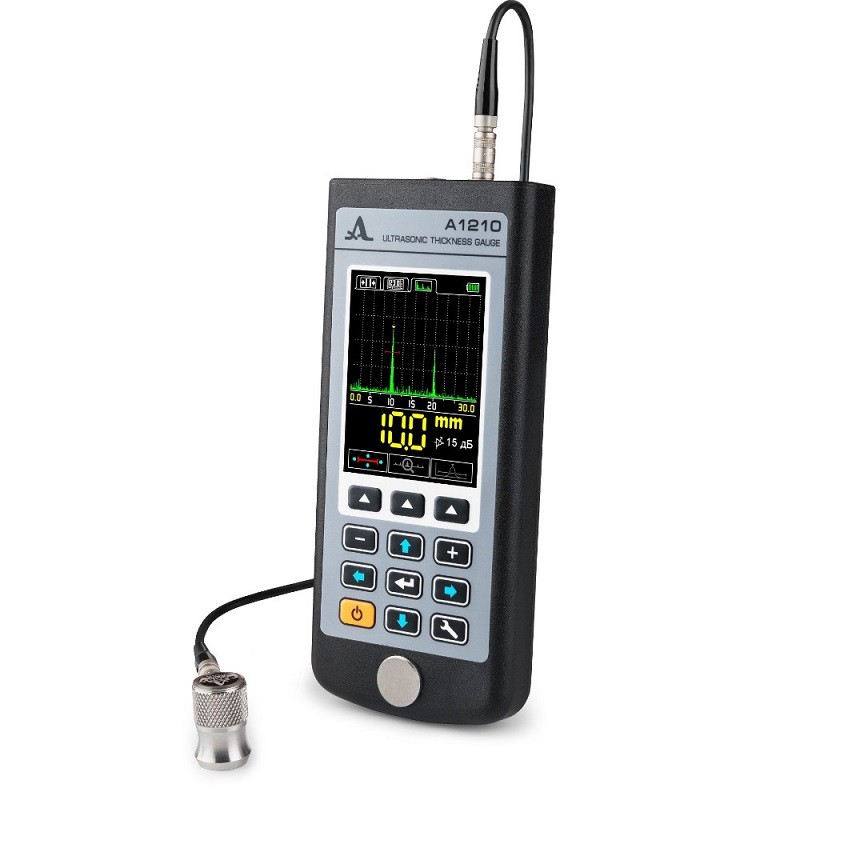

Толщиномер ультразвуковой А1210

Описание в PDF

Госреестр 49605-12
Межповерочный интервал 12 месяцев
Гарантия 2 года
Производитель АКС

Назначение толщиномера А1210

Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука.

Толщиномер может работать в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала. Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.

Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:

Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
Наглядное представление шкалы глубиномера.

Преобразователь S3567 2.5A0D10CL работоспособен при температурах от - 20°С до + 50°С.

Использование раздельно-совмещенного преобразователя D1771 4.0A0D12CL позволяет:

проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах без дополнительных настроек, что значительно облегчает и ускоряет процесс контроля.
в режиме А-СКАН получать достоверные результаты при проведении измерений через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий.

Преобразователь D1771 4.0A0D12CL работоспособен при температурах от -30 до +50°С.

Особенности:

Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
Встроенный литиевый аккумулятор.
Время непрерывной работы - 9 ч.
Большой, информативный, цветной TFT дисплей.
Дискретность индикации измерений 0,01 или 0,1 мм.
Автоматическое определение скорости ультразвука на объекте известной толщины.
Энергонезависимая память на 50000 измерений.
Звуковая и виброиндикация.
Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
Передача данных на ПК через USB кабель
Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Характеристики	Значения
Диапазоны измеряемых толщин (по стали):
преобразователем D1771 4.0A0D12CL	0,7 - 300,0 мм
преобразователем S3567 2.5A0D10CL	0,8 - 300,0 мм
Основная погрешность измерений толщины Х, мм, не более:
при толщинах от 0,7 до 3,0 мм	±(0,01Х+0,1)
при толщинах от 3,01 до 99,99 мм	±(0,01Х+0,05)
при толщинах от 100,0 до 300,0 мм	±(0,01Х+0,1)
Дискретность измерения толщин (изменяемая):
в диапазоне измерений от 0,7 до 99,99 мм	0,1 мм; 0,01 мм
в диапазоне измерений от 100,0 до 300,0 мм	0,1 мм
Номинальное напряжение питания, В	3,7
Диапазон настроек скоpости yльтpазвyка	от 500 до 19 999 м/с
Тип дисплея	антибликовый, цветной TFT
Время непрерывной работы	9 ч
Установленный срок службы	5 лет
Диапазон рабочих температур	от -20°С до +50°С
Габаритные размеры электpонного блока	161 х 70 х 24 мм
Масса электронного блока	210 г

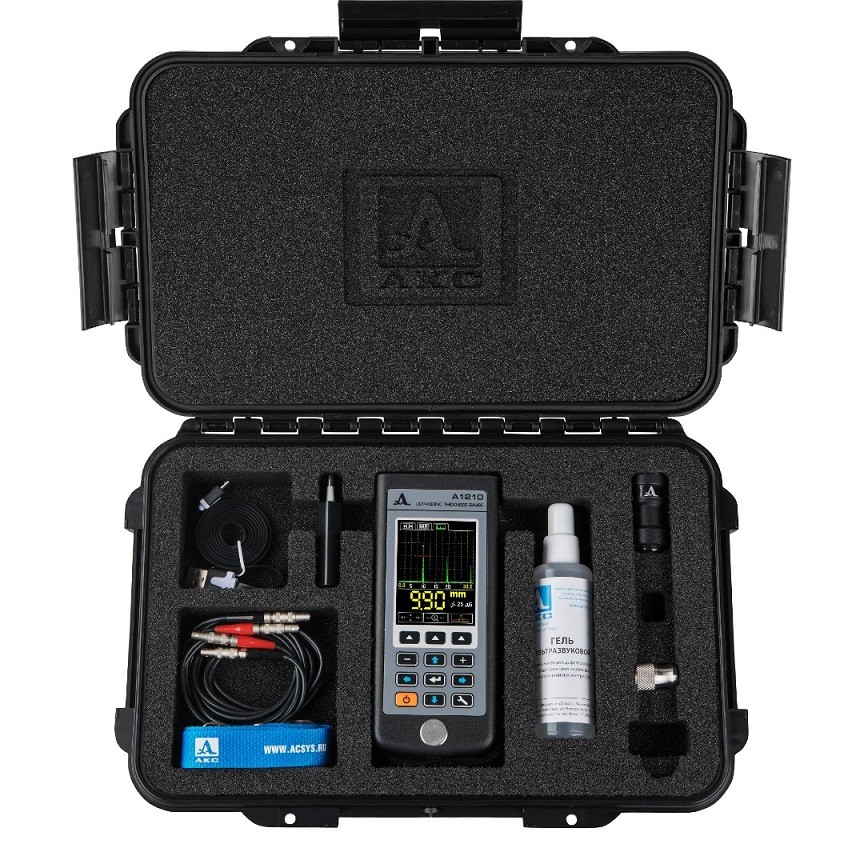

1. A1210 - электронный блок ультразвукового толщиномера со встроенным аккумулятором – 1 шт.;
2. Кабель LEMO-LEMO одинарный 1,2 м – 1 шт.;
3. Кабель LEMO-LEMO двойной 1,2 м 1 шт.;
4. Преобразователь S3567 2.5A0D10CL – 1 шт.;
5. Преобразователь D1771 4.0A0D12CL – 1 шт.;
6. Сетевой адаптер 220 В-USB – 1 шт.;
7. Кабель USB A-Micro B – 1 шт.;
8. Компакт диск с документацией и ПО – 1 шт.;
9. Чехол Т12 – 1 шт.;
10. Гель УЗ -30°C...+100°C, 0,1 кг – 1 шт.;
11. Жесткий кейс Т12 – 1 шт.
