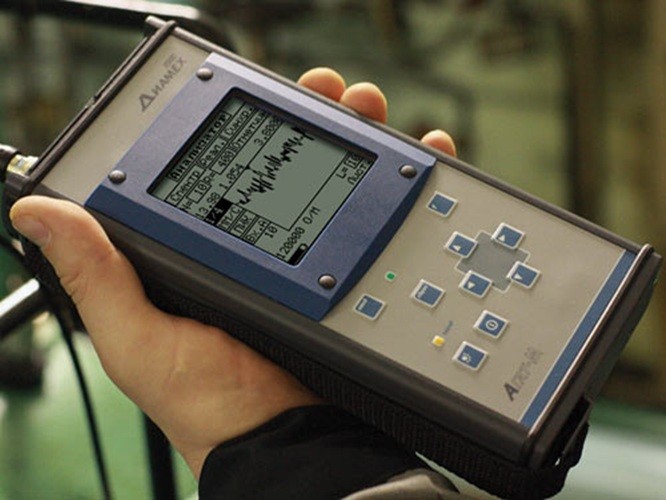

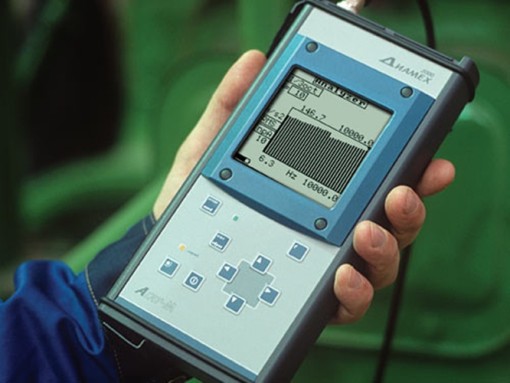

АГАТ-М 2-х канальный анализатор вибрации / балансировочный прибор

Код: 007569

Описание в PDF

Бренд: ДИАМЕХ 2000
Госреестр 29452-05
Межповерочный интервал 12 месяцев
Гарантия 1 год

АГАТ-М - это двухканальный анализатор параметров вибрации, а так же лучший в своем классе прибор для проведения 2-х плоскостной динамической балансировки вращающегося оборудования в собственных опорах. За все время продано более 1600 единиц приборов АГАТ-М.

АГАТ-М - это "автомат Калашникова" среди виброанализаторов, это именно тот прибор, который заслужил уважение специалистов по вибродиагностике за счет своей простоты, точности получаемых результатов и безотказной работы.

АГАТ-М успешно справится и с балансировкой вентилятора и электродвигателя и решит задачи виброналадки энергетического турбоагрегата мощностью 800 МВт.

АГАТ-М комплектуется пакетами программ АГАТ-Протокол для упрощения обработки и хранения данных балансировок и программой ДИАМАНТ-2 для работы прибора в режиме анализа и сбора данных, позволяющей создать полноценную систему прогнозируемого обслуживания оборудования. АГАТ-М дополнен функциями экспресс-диагностики подшипников качения, определения собственных частот, в приборе реализованы функции разгона и выбега, в том числе одновременно по двум каналам. Зарегистрирован в Госреестре средств измерений № 29452-05.

Особенности:

Высокая точность измерений в диапазоне от 2 Гц до 10 кГц
Оптимальный набор функций как для начинающего специалиста, так и для профессионала
2 канала измерения вибрации
2-х плоскостная динамическая балансировка
Функция экспресс-диагностики подшипников
Возможность замера собственных частот в том числе одновременно по двум каналам (версия прибора для работы с ПО ДИАМАНТ-2)
Программные пакеты АГАТ-ПРОТОКОЛ, ДИАМАНТ-2, ДИАМАНТ-Балансир в комплекте
Русский и английский интерфейс
Прочный, металлический корпус, обеспечивающий герметичность прибора
Мембранная пылезащищенная клавиатура
Взрывозащищенное исполнение - маркировка взрывозащиты - 2ExicIIBT5GcX
Отлаженная сервисная поддержка

Технические характеристики
Частотный диапазон, Гц		2 - 10000
Каналы измерения вибрации		2
Тип подключаемых датчиков
Датчики вибрации		пьезоэлектрические ICP
Функции обработки
Общий уровень, пик-фактор, амплитуда/фаза, спектр, форма сигнала, спектры огибающей сигнала, одно и двухканальные выбег и временные характеристики
Основные режимы работы
Анализатор вибрации с экспертной системой, в том числе диагностика подшипников качения
Сборщик данных - функции периодического мониторинга (версия прибора для работы с ПО ДИАМАНТ-2)
Балансировочный прибор - до 2 плоскостей коррекции, до 4 измерительных точек

Усреднения		Без усреднений, линейные
Количество линий спектра:		100, 200, 400, 800
Режимы запуска:		Свободный, от отметчика, от сигнала
Длина выборки сигналов:		256, 512, 1024, 2048
Число точек на характеристике:		100
Корпус, клавиатура, дисплей, связь с ПК
Степень защиты		IP 54
Маркировка взрывозащиты (для взрывозащищенной версии прибора)		2ExicIIBT5GcX
Корпус		Металлический, пыле-, влагозащищенный
Клавиатура		Мембранная, пыле-, влагозащищенная
Дисплей		Низкотемпературный ЖКИ с подсветкой 128х128
Связь с ПК		RS-232 (USB переходник в комплекте)
Питание, условия эксплуатации
Питание:		встроенные аккумуляторы, сетевой блок питания
Длительность работы от аккумулятора		не менее 6 часов
Условия эксплуатации		-10 … +40 С
Физические параметры
Габариты		220 х 110 х 38 мм
Масса прибора с аккумулятором / стандартного комплекта		900 г / 5400 г

1. Датчик вибрации (пьезоакселерометр) - 2 шт.;
2. Установочный магнит для датчика для плоских поверхностей - 1 шт.;
3. Установочный магнит для датчика для неровных поверхностей - 1 шт.;
4. Щуп измерительный для датчика вибрации - 1 шт.;
5. Лазерный отметчик КР-020Л с магнитной стойкой - 1 шт.;
6. Метки светоотражающие для лазерного отметчика - 100 шт.;
7. Кабель к датчику вибрации длиной 1,5 м - 1 шт.;
8. Кабель к датчику вибрации длиной 6 м - 2 шт.;
9. Кабель к лазерному отметчику длиной 6 м - 1 шт.;
10. Кабель RS-232 для связи с ПК с USB-адаптером - 1 шт.;
11. ПО АГАТ-Протокол, ПО ДИАМАНТ-2 с модулем ДИАМАНТ-Балансир с USB-ключом на одно рабочее местоАГАТ-ПРОТОКОЛ - 1 шт.;
12. Блок сетевого питания - 1 шт.;
13. Сумка для транспортировки прибора и принадлежностей - 1 шт.;
14. Паспорт, Руководство по эксплуатации, инструкция на CD-диске - 1 шт.;
15. Свидетельство о первичной поверке - 1 шт.

*Возможна дополнительная комплектация запасными частями (по запросу)
