Анализатор вибрации Vibro Vision

  • Госреестр 53950-13
  • Межповерочный интервал 24 месяца
  • Гарантия 1 год
  • Производитель Вибро-Центр

Vibro Vision - переносный виброметр

Малогабаритный виброметр марки Vibro Vision предназначен для контроля уровня вибрации и экспресс-диагностики дефектов вращающегося оборудования. Позволяет измерять общий уровень вибрации (СКЗ, пик, размах), оперативно диагностировать состояние подшипников качения.

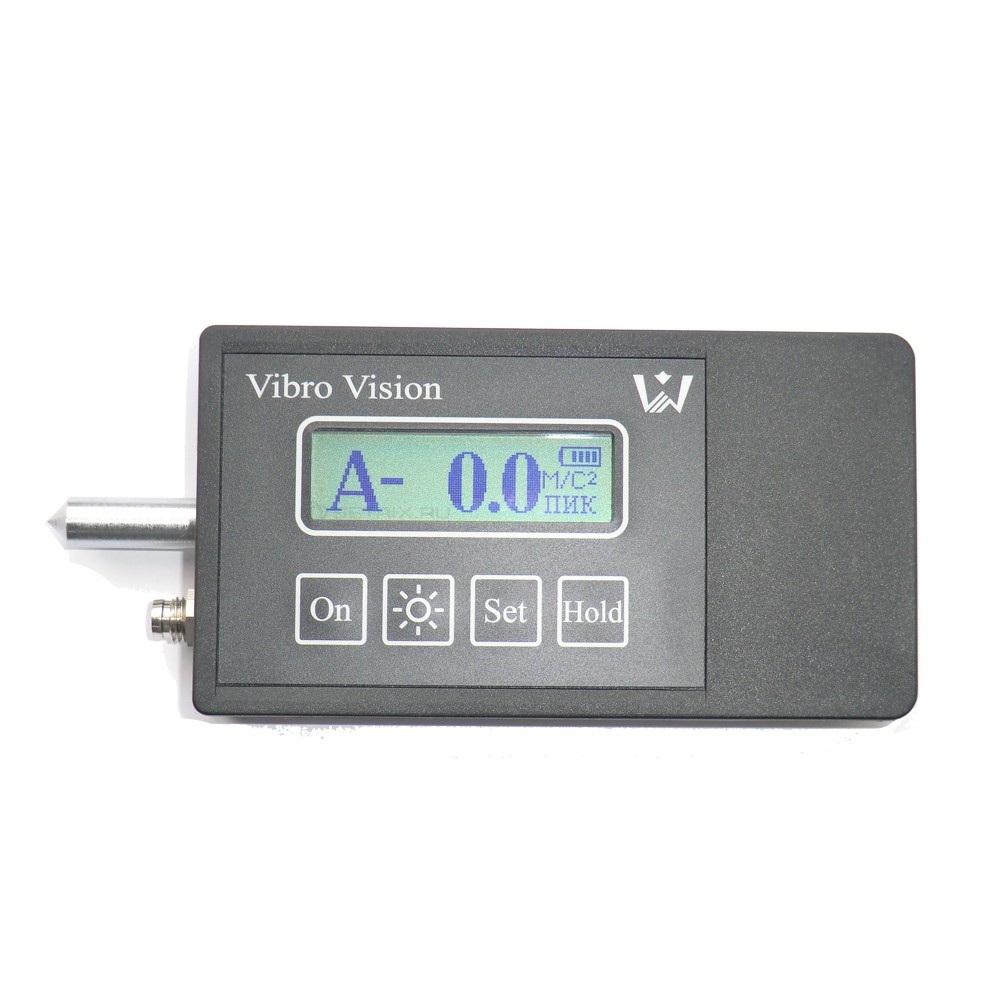

Виброметр Vibro Vision регистрирует сигналы в размерности виброускорения, виброскорости, виброперемещения при помощи встроенного или внешнего датчика. На фотографии показано измерение вибрации прибором при помощи встроенного вибродатчика. В таком режиме виброметр наиболее удобен для простых и оперативных измерений.

При использовании внешнего датчика, устанавливаемого на контролируемом оборудовании при помощи магнита или с использованием щупа, можно проводить более сложные измерения. В место контроля вибрации на магните установлен внешний датчик вибрации, который подключен к прибору.

Дополнительными функциями прибора Vibro Vision являются определение состояния подшипников качения на основе расчета эксцесса виброускорения и простейший анализатор вибросигналов. Прибор позволяет оценивать форму вибросигнала (256 отсчетов) и анализировать спектр вибросигнала (100 линий). Это позволяет "на месте" диагностировать некоторые дефекты, например, небаланс, расцентровка. Эти функции позволяет диагностировать этим простым и дешевым прибором наиболее часто встречающиеся дефекты вращающегося оборудования.

Вся информация в приборе показывается на графическом экране расширенного температурного диапазона, предусмотрена его подсветка. Пример изображения на экране в режиме регистрации виброускорения показан на рисунке.
Прибор может эксплуатироваться при температуре окружающего воздуха от минус 20 до плюс 50 градусов и относительной влажности воздуха до 98%, без конденсации влаги.
Vibro Vision питается от двух встроенных аккумуляторов размера АА, допускается работа от двух батарей аналогичного размера.
Прибор марки Vibro Vision утвержден как тип анализаторов вибрации (Сертификат RU.C.028.004.A № 11306) и зарегистрирован в государственном реестре средств измерения вибрации (№ 22134-01). Прибору, для применения в условиях опасных производств, присвоена маркировка взрывозащиты 0ExiaIIBT4 X, (свидетельство МОС СЕРТИУМ № 2003С.135).

Специальные режимы работы прибора Vibro Vision

Диагностика подшипников качения. Данная функция прибора позволяет оценить состояние подшипника качения на основе контроля СКЗ виброскорости и эксцесса виброускорения. Эксцесс - мера соотношения ударных, непериодических составляющих в вибросигнале к стационарным, периодическим составляющим. (Упрощенно, это отношение ударов от дефектов подшипника к среднему уровню вибрации). Этот параметр характеризует развивающиеся дефекты. Чем больше величина эксцесса, тем сильнее в подшипнике удары, сопровождающие обкатывание телами качения подшипника локальные дефекты, трещины, сколы. Величина эксцесса возрастает при наличии значительных дефектов подшипника и отсутствии смазки.
Анализ формы и спектра вибросигнала. Эта функция позволяет выявить часто встречающиеся дефекты во вращающемся оборудовании. На копии экрана слева показана форма вибросигнала, соответствующая наличию задеваний ротора электродвигателя о статор.
Пример экрана прибора со спектром соответствует наличию небаланса в электродвигателе с частотой вращения 3000 об/мин. Вся энергия вибросигнала сосредоточена на оборотной частоте вращения ротора электродвигателя, равной 50 Гц. Для примера, при наличии в агрегате расцентровки в спектре была бы более значительной гармоника с частотой 100 Гц.

Модификация VibroVision-LC (Low Cost):

  • Только выносной датчик
  • Только функции измерения СКЗ (ускорения, скорости, перемещения)
  • Самая маленькая цена

Технические параметры прибора Vibro Vision

Расчетные параметры вибросигнала
пик, СКЗ, размах
Диапазон измерения: Виброускорения, м/сек2
0,5 - 70
Виброскорости, мм/с
0,5 - 100
Виброперемещения, мкм
15 - 500
Время автономной работы, без подсветки экрана
20 часов
Габаритные размеры прибора, мм
140 * 65 * 23
Вес прибора в упаковке, кг
0,2

Физические характеристики

Габаритные размеры прибора, мм            140 * 65 * 23
Вес прибора в упаковке, кг                             0,2
1. Прибор – 1 шт.
2. Датчик Vibro Sensor (разъем угловой) с магнитом – 1 шт.
3. Кабель 1,5 м – 1 шт.
4. Щуп – 1 шт.
5. Зарядное устройство – 1 шт.
6. Сумка – 1 шт.
7. Документация (Паспорт/руководство; паспорт на датчик) – 1 комплект.
