- Бренд: Suntek
- Гарантия 2 года
- Артикул: L-5000-GRAY

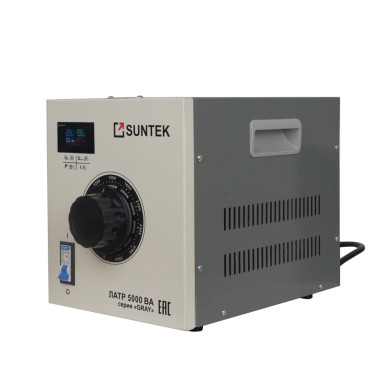

SUNTEK GRAY 5000 ВА — это мощный однофазный ЛАТР для плавной регулировки напряжения от 0 до 300 В под нагрузкой, рассчитанный на ток до 20 А. Используется при работе с энергоёмким оборудованием: промышленными нагрузками, испытательными стендами, источниками тепла и силовыми блоками.
Подходит для задач, где необходимы:
- нестандартное регулируемое напряжение
- стабильность под высокой нагрузкой
- визуальный и цифровой контроль параметров в реальном времени
Особенности конструкции и подключения

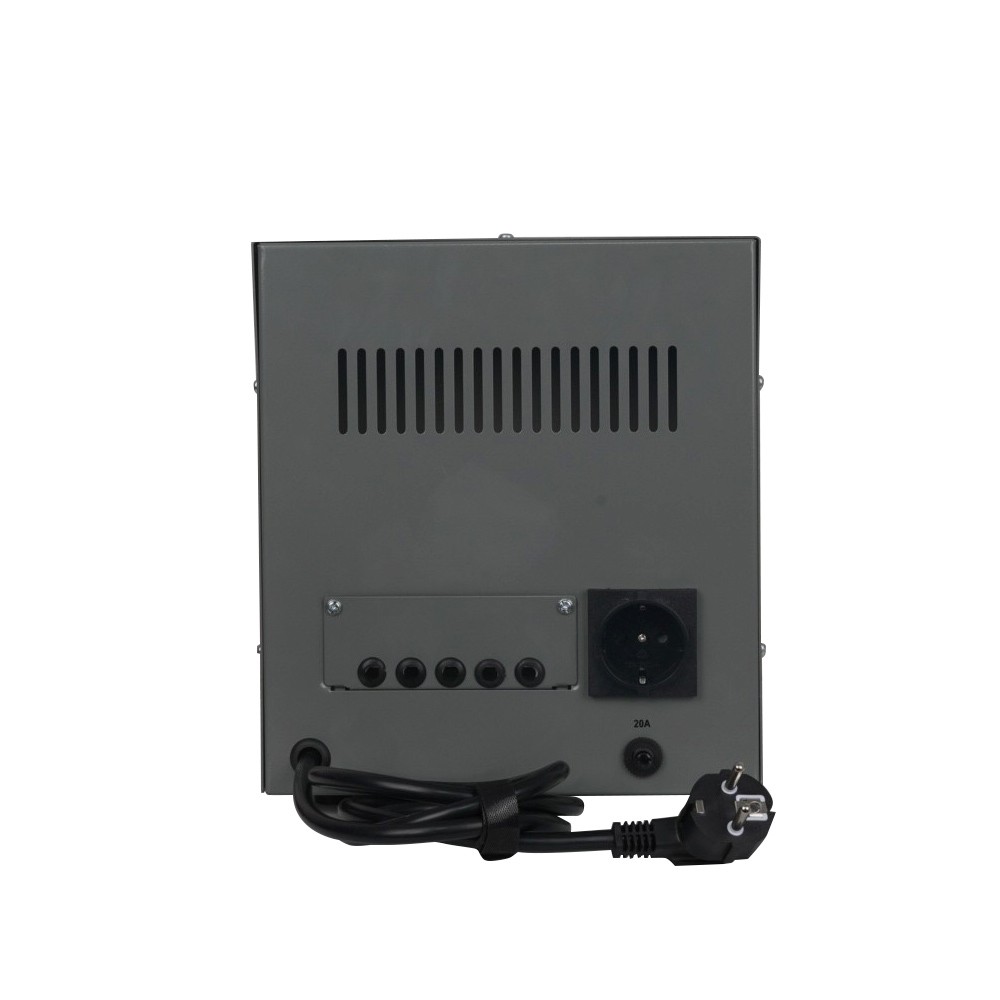

Модель 5000 ВА оборудована двумя вариантами подключения нагрузки:
- Розетка на корпусе — для подключения потребителей с током до 10 А
- Клеммная колодка — для силовых подключений, током до 20 А (рекомендуется для нагрузок от 2 кВт и выше)
Важно: При подключении мощной нагрузки через обычную розетку возможен перегрев и выход из строя. Для токов свыше 10 А обязательно использовать клеммную колодку.
Дополнительно:
- Автоматический выключатель встроен в корпус

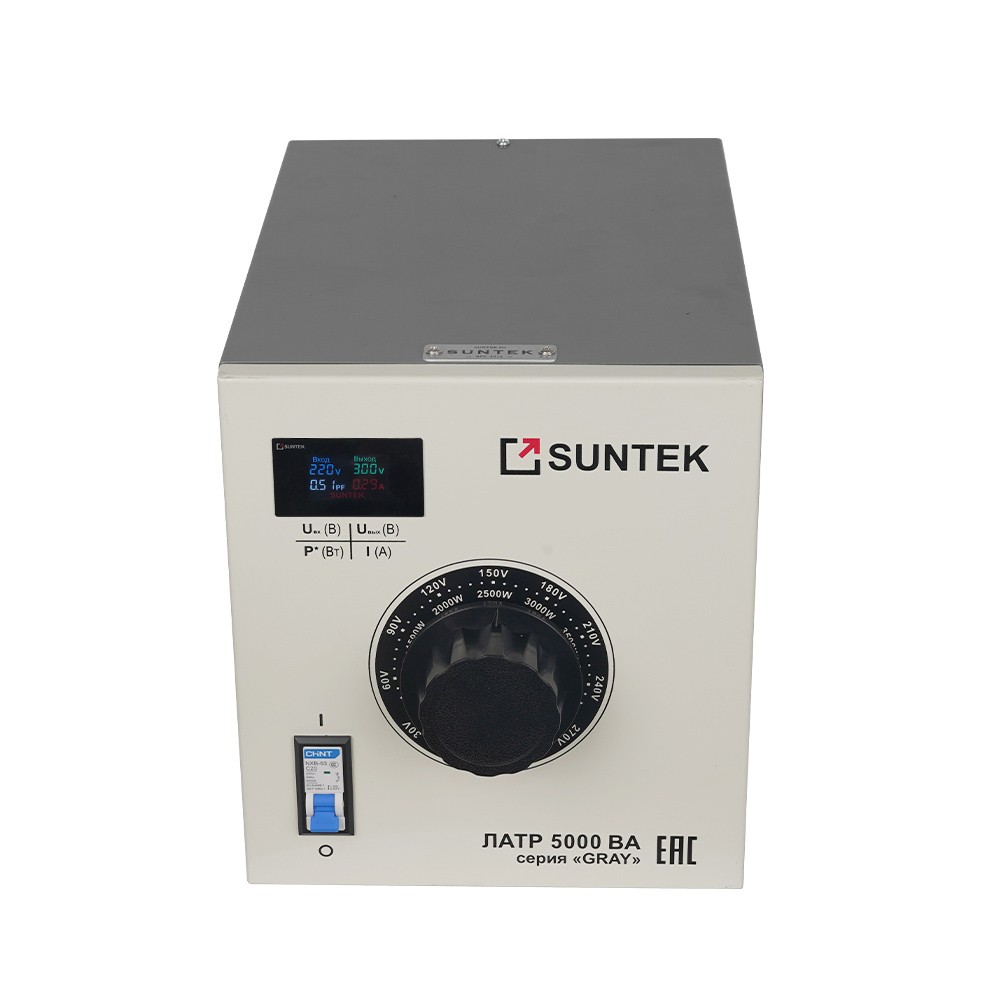

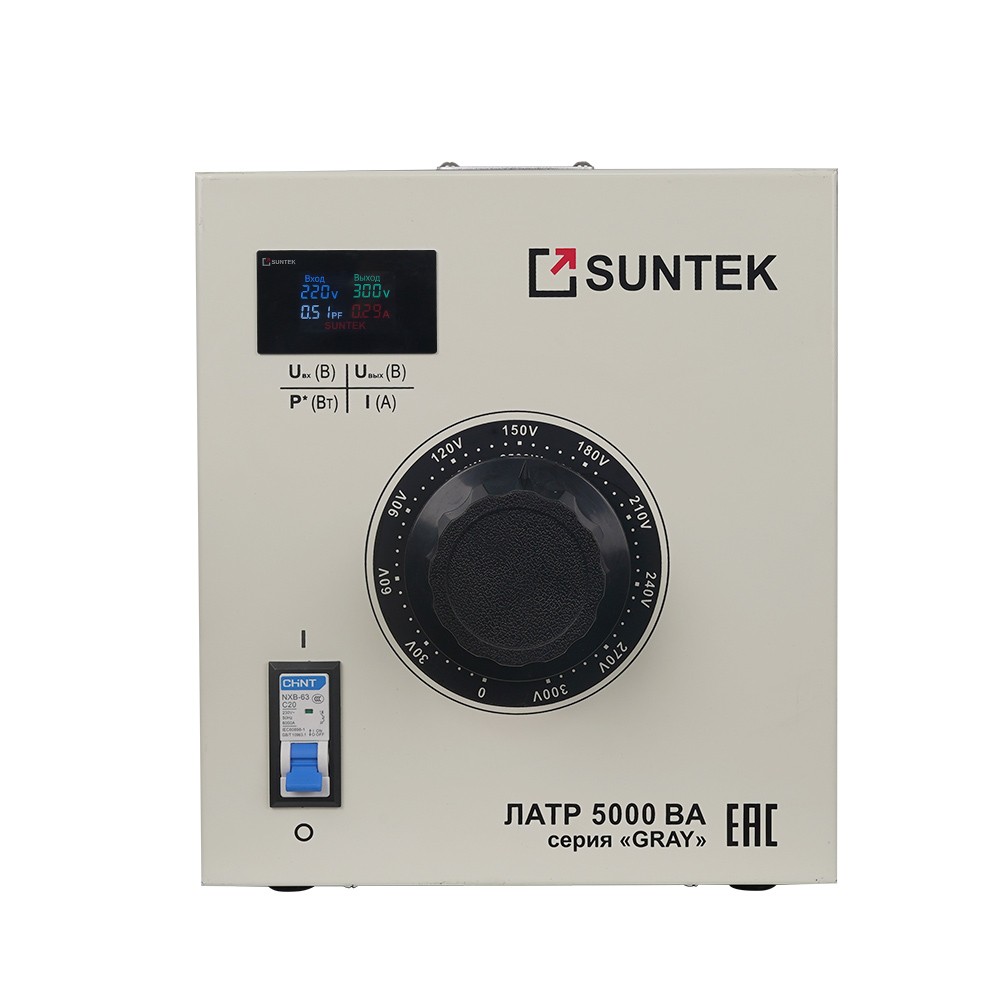

- Фронтальная панель: ЖК-дисплей, ручка регулировки, автомат, розетка, клеммы — всё на виду и доступно

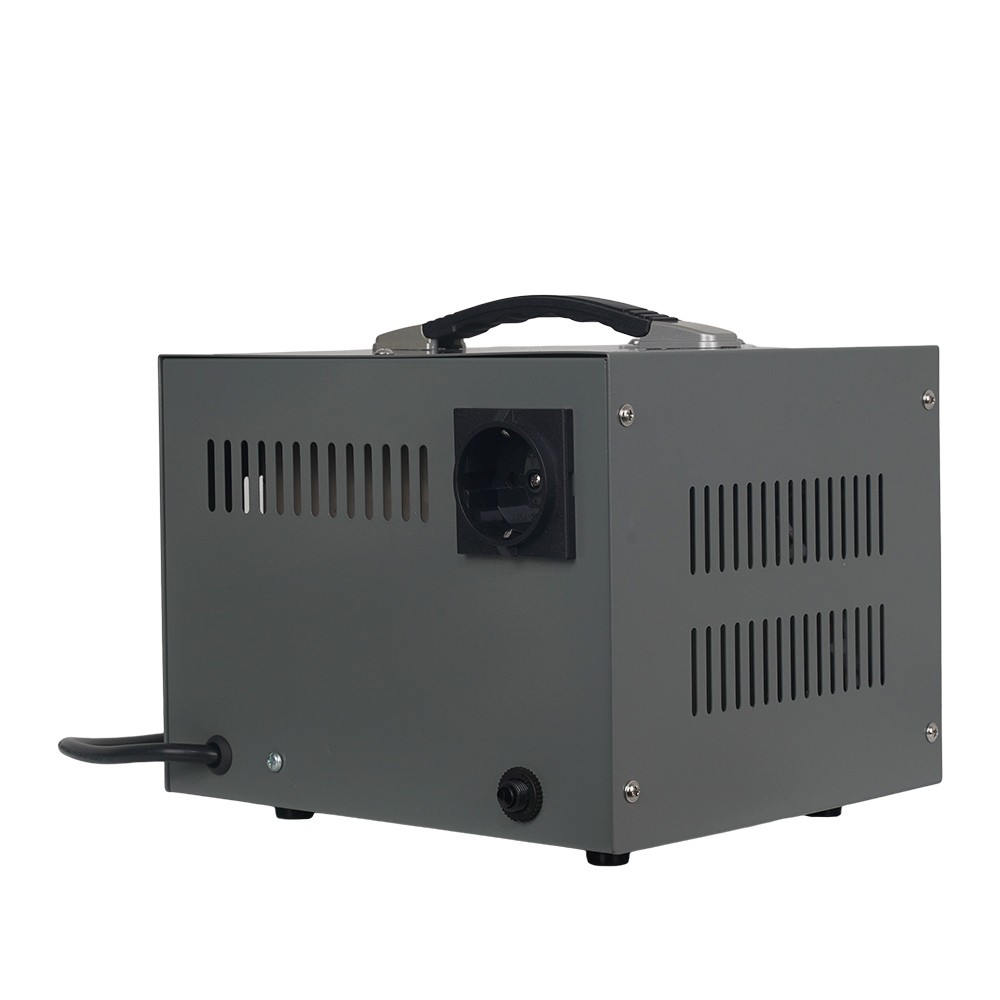

- Корпус: металлический, с вентиляцией и двумя боковыми ручками для переноса
- Поставка: полностью готов к подключению

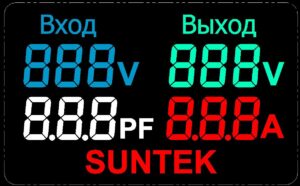

Цифровая индикация
- ЖК-дисплей показывает:
- Входное напряжение
- Выходное напряжение
- Силу тока Коэффициент мощности (PF)
Цветовая схема: синий — вход, зелёный — выход, красный — ток, белый — PF
Что важно знать о токе и PF
PF (коэффициент мощности) — отражает эффективность потребления. При PF < 1, особенно на индуктивных нагрузках (моторы, трансформаторы), ток может быть выше ожидаемого.
- PF = 1 → 5 кВт = ~20 А на 220 В
- PF = 0.7 → 5 кВт = ~32,4 А, что превышает предел устройства
Поэтому:
- Рекомендуемая активная нагрузка — до 3,5–4 кВт
- Индуктивную нагрузку подключать только через клеммы и с запасом
- Следите за током на дисплее, а не только за напряжением
Пример расчёта
Нагрузка: лабораторный сварочный блок, 3000 Вт, используется при напряжении 220В, PF = 0.65
→ Полная мощность: 3000 / 0.65 ≈ 4600 ВА
→ Ток: 4600 / 220 ≈ 20,9 А
Подключать через клеммы
Не использовать розетку
Области применения
- Испытания и настройка промышленного оборудования
- Регулируемая подача мощности на стенды, ТЭНы, двигатели
- Тестирование в условиях нестабильного напряжения
- Отладка и лабораторная работа с блоками питания
- Работа с трансформаторными системами и силовыми модулями
Преимущества SUNTEK GRAY 5000 ВА
- Высокая допустимая нагрузка (до 20 А)
- Два способа подключения: розетка + клеммы
- Индикация всех ключевых параметров
- Защита от перегрузки (автомат)
- Компактный корпус при высокой мощности
- Подходит для лабораторий и промышленных задач
