УДП-М Устройство для дистанционного поджига термосмеси при приварке выводов на трубопровод

Код: 001461

Описание в PDF

Бренд: Квазар
Страна бренда: Россия
Гарантия 1 год

Область применения

Устройство дистанционного поджига термосмеси УДП-М (далее устройство) предназначено для дистанционной инициализации процесса термитной приварки катодно-дренажных выводов электрохимзащиты на действующих магистральных нефте-газопроводах, путем поджига термосмеси в разовой тигель-форме или многоразовой графитной тигель- форме и огнепроводного шнура стержнейЭХЗ-1150 и ЭХЗ-1152.

Устройство и принцип действия

Комплект состоит из радиопередатчика и радиоприемника- коммутатора. И передатчик, и приемник имеют в своем составе микроконтроллер, обеспечивающий кодирование/декодирование 16-битной импульсной последовательности, обеспечивающей помехозащищенность канала. Передатчик, кроме того, имеет 3 кнопки для ввода 3-значной кодовой последовательности "123", инициирующей передачу. Использование этой кодовой комбинации помогает предотвратить случайный поджиг. После ввода кодовой комбинации на передатчике он излучает (в течение 5 секунд) уникальную для данного комплекта импульсную последовательность радиоимпульсов, которая принимается и декодируется приемником. Приемник подключает на 5 секунд встроенный аккумулятор на нагрузку, которой является электротермоподжиг или нагреватель огнепроводного шнура.

Дальность действия, м	300*
Рабочая частота передатчика, МГц	433,92
Мощность излучения передатчика, мВт, не более	10
Питание:
приемник-коммутатор	4 аккумулятора емкостью 2500 мАч общ. напряжением 12-16В
передатчик	батарея литий-тионилхлоридных элементов питания емкостью 1200 мАч типоразмера «КРОНА» общ. напряжением 9-11 В
Количество циклов срабатывания без заряда аккумуляторов, не менее	700
Допустимый ток нагрузки, А, не более	1,5
Габариты кейса, мм	350х300х130
Вес комплекта, кг	2,5

*в открытом пространстве в условиях прямой видимости

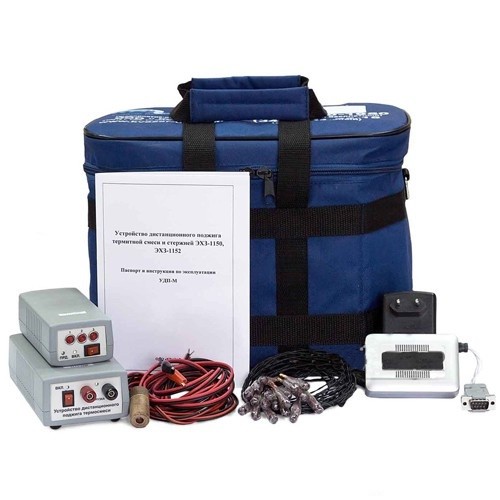

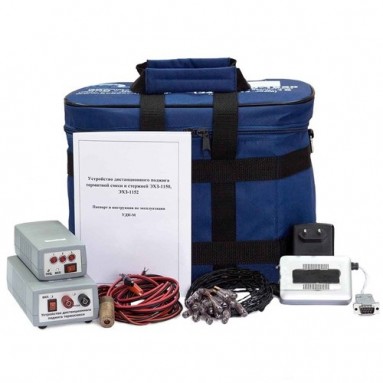

1. Приемник - 1 шт.;
2. Передатчик - 1 шт.;
3. Зарядное устройство со встроенным жгутом проводов с разъемом для зарядки аккумуляторов - 1 шт.;
4. Электротермоподжиг - 20 шт.;
5. Соединительные провода для подключения электротермоподжига, 3 м - 1 шт.;
6. Провод с нагревателем для поджига шнура огнепроводного - 1 шт.;
7. Адаптер для зарядного устройства - 1 шт.;
8. Сумка - 1 шт.;
9. Паспорт с инструкцией по эксплуатации - 1 шт.;
