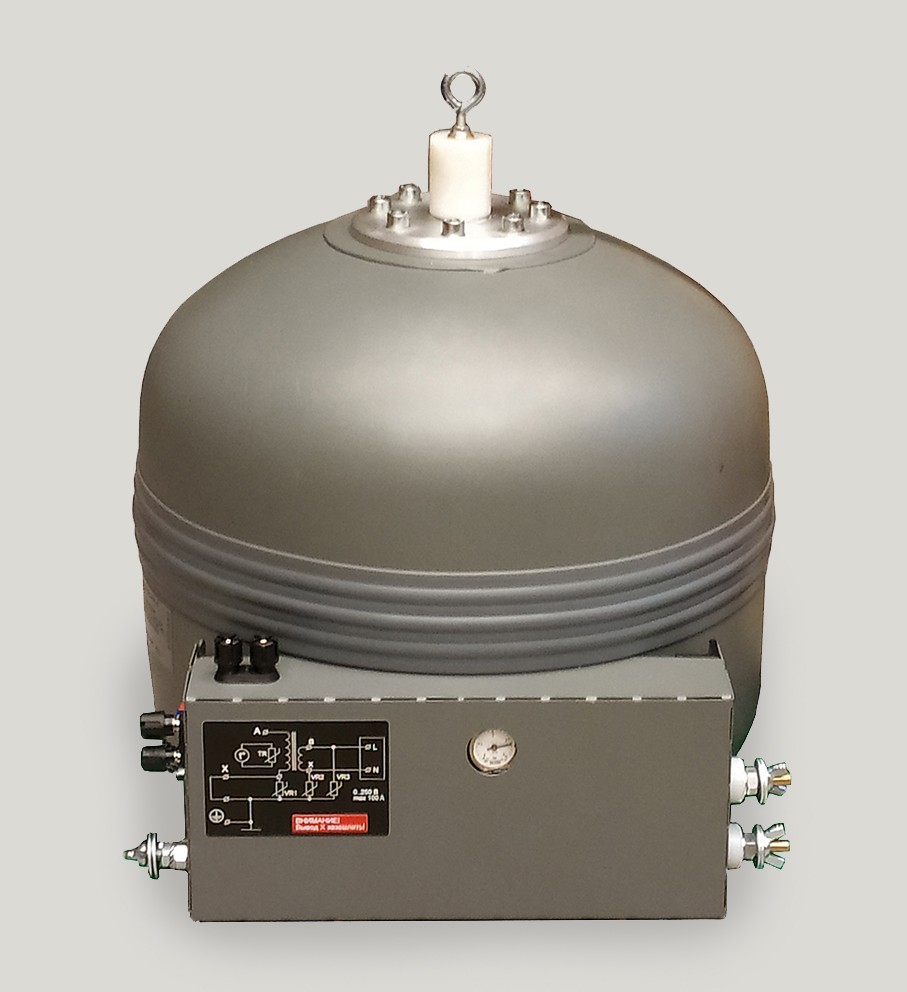

Испытательный трансформатор ИОГ-20/20 предназначен для использования в качестве источника высокого напряжения в стационарных и передвижных испытательных лабораториях.
| Характеристики | Значения |
| Номинальное напряжение обмотки ВН, кВ | 20 |
| Максимальное напряжение обмотки ВН при ПВ 10 %, кВ | 21 |
| Испытательное напряжение частоты 50 Гц, кВ | 22 |
| Номинальное напряжение обмотки низшего напряжения, В | 220 |
| Номинальная частота, Гц | 50 |
| Установившийся ток к.з., А, не менее | 11 |
| Напряжение короткого замыкания Uкз, % | 6,7 |
| Минимальная емкость нагрузки, нФ | 0,0 |
| Максимальная емкость нагрузки при номинальном напряжении, нФ | 160 |
| Максимальная емкость объекта испытаний, нФ | - |
| Испытательная мощность, кВА: — длительный режим — повторно-кратковременный режим, ПВ 10 % |
12,0 20,0 |
| Максимальная потребляемая мощность, не более, кВА | 13,5 |
| Интенсивность собственных ЧР, пКл (при напряжении, КВ), не более | 5,0 (20) |
| Номинальное изб. давление элегаза, МПа, не более | 0,30 |
| Объем для заполнения элегазом, л | 22 |
| Габаритные размеры, мм | 400x420x700 |
| Масса, кг | 83 |
