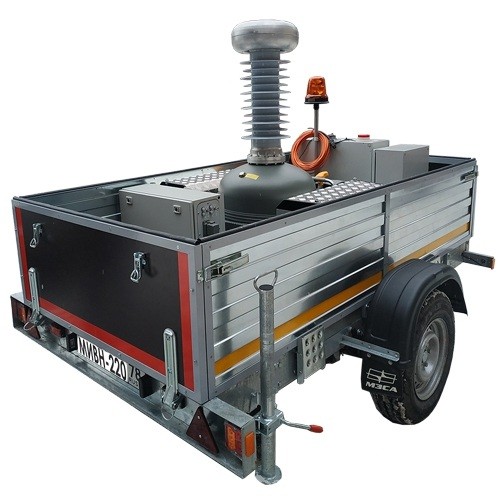

Мобильный источник высокого напряжения МИВН-220 предназначен для проведения поверки по ГОСТ 8.216-2011 емкостных и индуктивных трансформаторов напряжения класса напряжения до 220 кВ. МИВН-220 включает в себя испытательный элегазовый трансформатор ИОГ-150/90, мощностью 90 кВА, размещенный в стандартном прицепе к легковому автомобилю.
| Класс напряжения поверяемого трансформатора | Диапазон напряжений, кВ | Диапазон емкостей конденсаторов связи, нФ | |
| поверки по ГОСТ 8.216-2011 | МИВН-220 | ||
| 110 | 50,8-76,2 | 20-80 | 0,0-24,0 |
| 220 | 101,6-152,4 | 50-152,4 | 0,0-12,0 |
| Параметр | Значение | ||
| Номинальное напряжение питания, В | 220 | ||
| Максимальная потребляемая мощность, кВА | 8,8 | ||
| Номинальная частота выходного напряжения, Гц | 50 | ||
| Воспроизводимость и отклонение выходного напряжения от установленных значений в рабочих диапазонах, % | ≤ 1,0 | ||
| Коэффициент искажения синусоидальности кривой напряжения в диапазоне рабочих напряжений (15...150) кВ, % не более | ≤ 5,0 | ||
| Максимальная испытательная мощность, кВА | 90 | ||
| Время приведения в рабочее состояние, мин | ≤ 10 | ||
| Время приведения в транспортное состояние, мин | ≤ 10 | ||
| Габаритные размеры шкафа коммутации (ДхВхШ), мм | 700*500*300 | ||
| Масса комплекта, кг | 460 | ||
| Полная масса прицепа, кг | 750 | ||
| Испытательное напряжение частоты 50 Гц, кВ | 165 | ||
