ПВЕ-10-0,1 преобразователь напряжения высоковольтный емкостной

Код: 71222

Описание в PDF

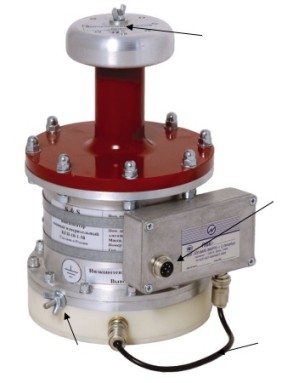

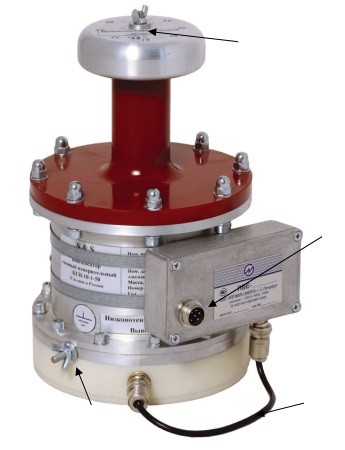

ПВЕ-10-0,1 преобразователь напряжения высоковольтный емкостной

Бренд: Марс-Энерго
Страна бренда: Россия
Госреестр 32575-11
Межповерочный интервал 127 месяцев
Гарантия 18 месяцев

Преобразователи напряжения высоковольтные емкостные масштабные серии ПВЕ полностью заменяют любой эталонный трансформатор напряжения при поверке рабочих измерительных трансформаторов напряжения 6–330 кВ класса точности 0,2 и менее точных на месте эксплуатации. При поверке используются аттестованные в Росстандарте методики (МИ приведены в разделе Документация). ПВЕ с 2005 г. выпускаются на базе измерительных конденсаторов КИВ с элегазовой изоляцией.

Преимущества ПВЕ-10-0,1

Компактные размеры и малый вес, оптимальная стоимость;
Возможность измерения ПКЭ на стороне высокого напряжения;
Класс точности 0,1;
Любое номинальное напряжение от 6 до 10 кВ.

Характеристики	Значения
Номинальное первичное напряжение, кВ	6	10
Номинальное вторичное напряжение, В	100	100
Пределы допускаемой основной погрешности измерений	Класс точности 0,1
	Напряжения,%	Угловой, мин
	±0,1	±5
Общие технические характеристики ПП
Номинальное первичное напряжение, кВ	10
Испытательное напряжение в течение 1 мин, кВ	22
Избыточное давление заполнения газом SF6, МПа	номинальное	минимальное
	0,1	0,0
Габариты конденсатора (высота х диаметр), мм	350х150
Масса, кг, не более	4

1. Блок первичного преобразователя ПП - 1 шт.;
2. Блок усилителя УИН - 1 шт.;
3. Кабель измерительный К2 - 1 шт.;
4. Кабель К1 (РК) - 1 шт.;
5. Руководство по эксплуатации - 1 шт.;
6. Методика поверки - 1 шт.;
7. Ящик упаковочный - 1 шт.;
8. Кабель некоронирующий (или изолированный) высоковольтный К4 - 1 шт.
