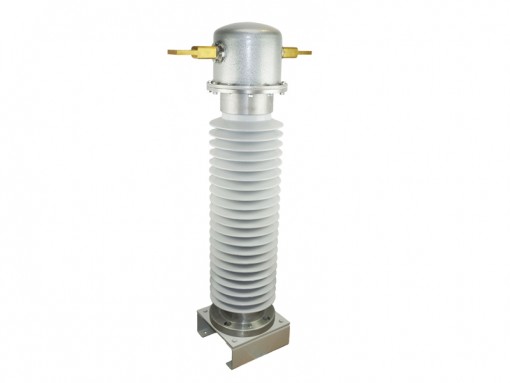

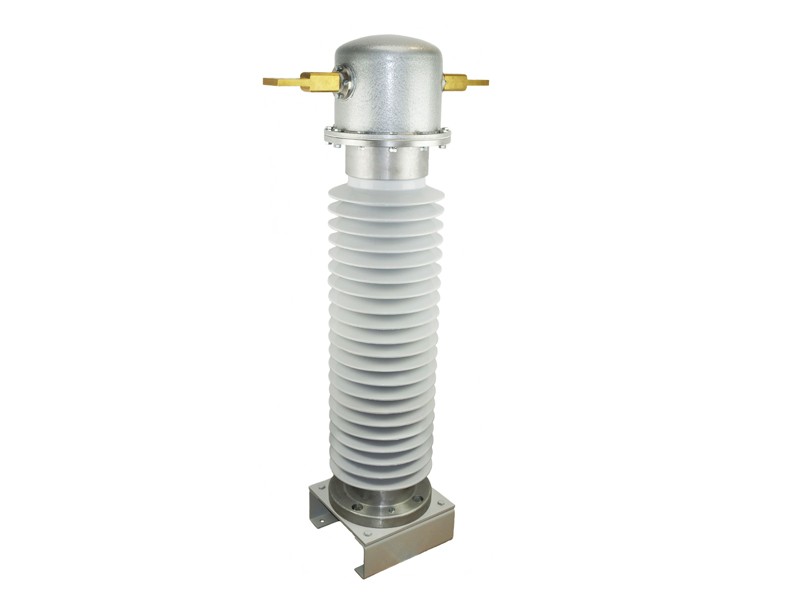

Цифровой измерительный трансформатор ТРАТОН-110 предназначен для измерения тока и напряжения в сетях переменного тока с классом напряжения 110 кВ. ТРАТОН-110 состоит из внешнего датчика, устанавливаемого на ОРУ, и блока сопряжения с сетью цифровой подстанции по протоколу МЭК-61850, устанавливаемого в здании ОПУ. Передача данных между датчиком и блоком сопряжения осуществляется по волоконно-оптической линии связи. Ток измеряется при помощи электромагнитного трансформатора тока,
установленного в высоковольтной части датчика. Напряжение измеряется при помощи емкостного масштабирующего преобразователя напряжения (делителя). Результат измерений на высоковольтной стороне преобразуется в цифровой код и передается на низковольтную сторону по волоконно-оптической линии связи длиной до 1,5 км. Питание в высоковольтную часть подается с низковольтной стороны при помощи трансформаторной развязки.
Для получения данных для цепей РЗА в ТРАТОН используется пояс Роговского, обеспечивающей измерение тока в аварийных режимах. Цифровой измерительный трансформатор ТРАТОН-110 соответствует ГОСТ Р МЭК 60044-7-2010 “Электронные трансформаторы напряжения” и ГОСТ Р МЭК 60044-8-2010 “Электронные трансформаторы тока”. На технические решения, реализованные в ТРАТОН-110, получены патенты RU161918, RU159443, RU2624977.
Функции:
- Измерение тока и напряжения в сетях переменного тока классом напряжения 110 кВ
Отличительные особенности:
- Передача данных осуществляется по волоконно-оптической линии связи
- Ток измеряется при помощи электромагнитного трансформатора тока
- Напряжение измеряется при помощи емкостного масштабирующего преобразователя напряжения (делителя).
- Для получения данных для цепей РЗА используется пояс Роговского
