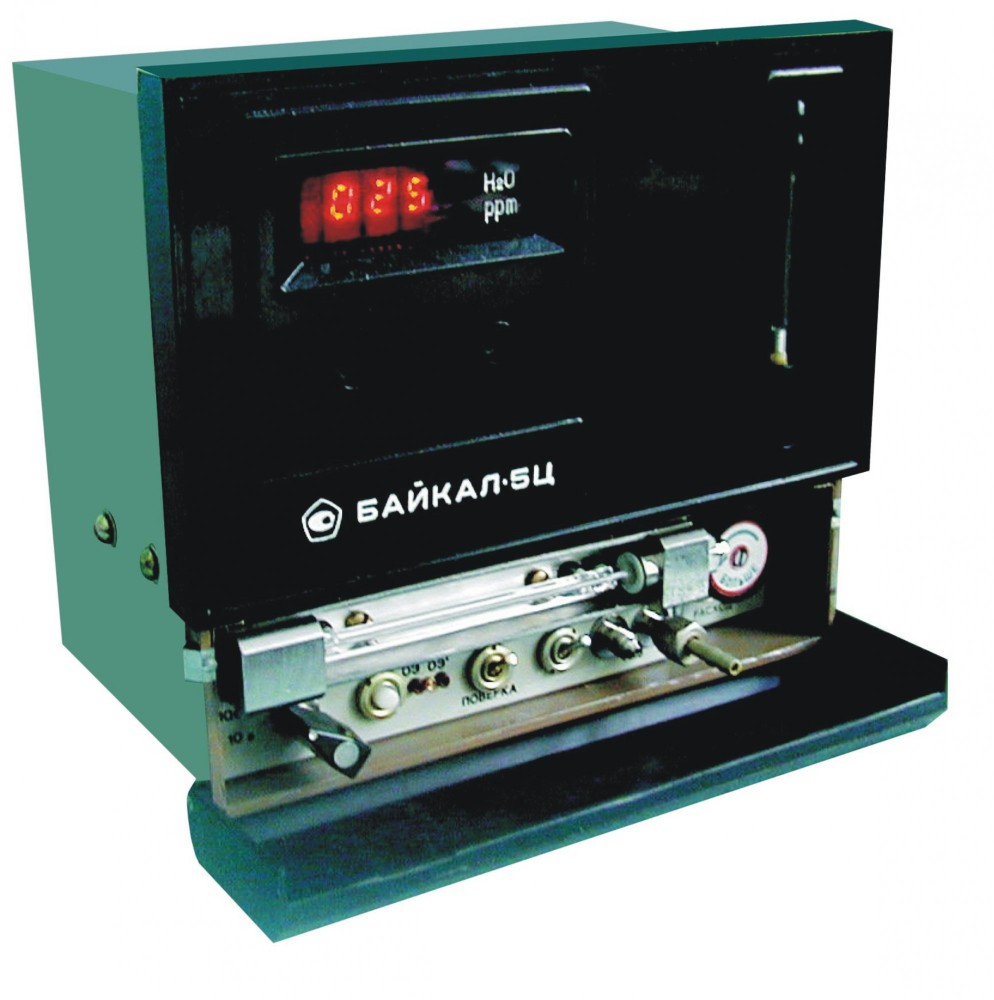

БАЙКАЛ-5Ц гигрометр

Код: 72686

Описание в PDF

Бренд: Ангарское ОКБА
Страна бренда: Россия
Госреестр 72151-18
Межповерочный интервал 12 месяцев
Гарантия 1 год
Артикул: 5К2.840.071

Назначение гигрометра БАЙКАЛ-5Ц:

Гигрометр БАЙКАЛ-5Ц предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой цифровой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения.

Гигрометр используется в химической, нефтехимической промышленности, на предприятиях по производству полимерных материалов, полупроводников, микросхем, микроконтроллеров, легированных сталей, а также в атомной промышленности и наземных космических объектах.

Особенности гигрометра БАЙКАЛ-5Ц:

автоматическое устройство контроля и сигнализации о неисправности чувствительного элемента;
устройство сигнализации о достижении заданного значения объемной доли влаги в анализируемом газе;
возможность реализации альтернативной независимой поверки при отсутствии эталонов;
устройство сигнализации о превышении влажности более 1000 млн-1.

Параметр	Значение
Диапазон измерений объемной доли влаги	0…10 млн-1 0…100 млн-1 0…1000 млн-1
Основная приведенная погрешность: - для диапазона от 0 до 10 млн-1 - для диапазона от 0 до 100 млн-1 - для диапазона от 0 до 1000 млн-1	±2,5% ±1,5% ±1%
Унифицированный выходной сигнал для каждого диапазона измерений	4…20 мА
Время установления показаний, не более	3 мин (для диапазона 0…10 млн-1 – 60 мин)
Общий расход анализируемого газа через гигрометр, не более	1000 см3/мин
Параметры анализируемого газа: - температура - давление	+5…+50 °C 160…1000 кПа (1,6…10 кгс/см2)
Температура окружающего воздуха	+5…+50 °С
Потребляемая мощность в рабочем режиме, не более	15 Вт
Габаритные размеры	220х190х150 мм
Масса, не более	4,5 кг
Средняя наработка на отказ, не менее	20000 ч
Полный средний срок службы, не менее	10 лет

1. Гигрометр БАЙКАЛ–5Ц 5К2.840.071 - 1 шт.;
2. Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы СТП 5К0.054.016-2002 - 1 шт.;
3. Методика измерений расхода газа пузырьковым методом МИ 5К0.283.001-2012 - 1 шт.;
4. Свидетельство об аттестации методики измерений № М 02-2012-01.00294-2012 - 1 шт.;
5. Руководство по эксплуатации - 1 шт.;
6. Методика поверки - 1 шт.

Комплект запасных частей 5К4.070.281:
1. Элемент чувствительный 5К5.184.112-01 - 1 шт.;
2. Прокладка 5К8.683.289-01 - 6 шт.;
3. Кольцо 004-007-19-2-4 Н5К8.684.346-02 - 2 шт.;
4. Кольцо 006-009-19-2-4 Н5К8.684.346-08 - 2 шт.;
5. Вставка плавкая ВП1-1-0,5А АГ0.481.303 ТУ - 3 шт.;
6. Кислота ортофосфорная «ХЧ» ГОСТ 6552-80, 20 % раствор в дистиллированной воде, в колбе 5К7.350.000 - 1 шт.;
7. Трубка L=0,1 м 305 ТВ-40 6 белая 1 сорт - 1 шт.

Комплект принадлежностей 5К4.072.130:
1. Устройство для измерений расхода газа УИРГ-2А 5К2.833.007 - 1 шт.;
2. Штекер малогабаритный МШ1 ОЮО.364.000 ТУ - 2 шт.

Комплект монтажных частей 5К4.075.159:
1. Трубка L=100 мм 5К6.452.295-05 - 1 шт.;
2. Ниппель прижимной Н5К8.652.130 - 2 шт.;
3. Гайка накидная Н5К8.658.013 - 2 шт.;
4. Вилка ОНЦ-РГ-09-4/18-В12 бРО.364.082 ТУ - 1 шт.;
5. Розетка ОНЦ-РГ-09-4/18-Р12 бРО.364.082 ТУ - 1 шт.
