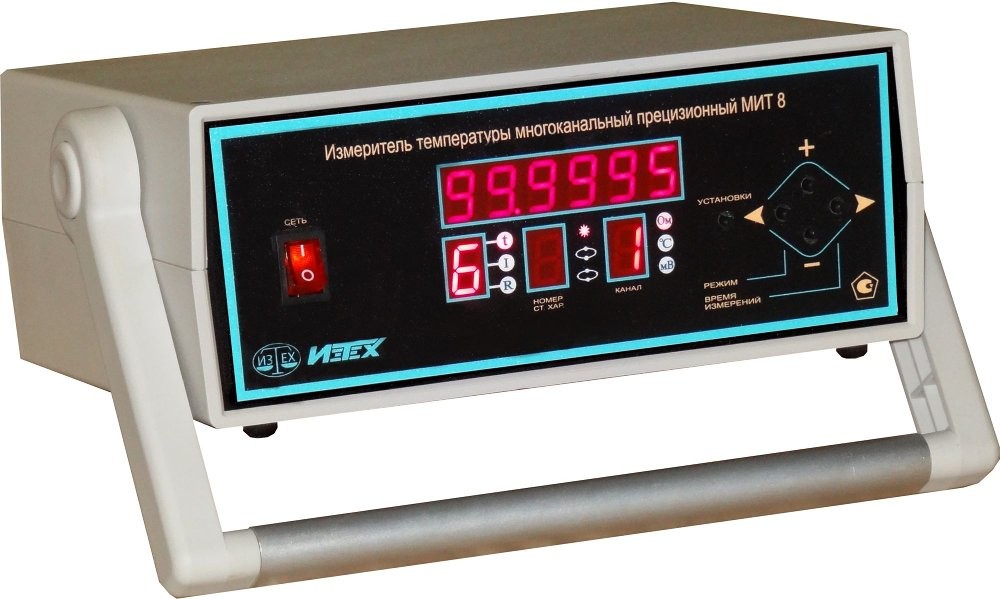

МИТ 8.03 измеритель температуры многоканальный прецизионный

Назначение

• Поверка и калибровка термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП), в том числе эталонных (образцовых) 1го, 2го и 3го разрядов.
• Аттестация и поверка термостатов, калибраторов температуры, сушильных шкафов, автоклавов, камер тепла и холода и др.
• Прецизионные измерения температуры.
• Измерение температурных полей.
• Прецизионные измерения электрического сопротивления и напряжения постоянного тока.

Датчики

• Термопреобразователи сопротивления эталонные по ГОСТ Р 51233-98.
• Термопреобразователи сопротивления технические с номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009.
• Преобразователи термоэлектрические эталонные по ГОСТ Р 52314-2005.
• Преобразователи термоэлектрические технические с НСХ по ГОСТ Р 8.585-2001.
• Нестандартные ТС и ТП с индивидуальными статическими характеристиками.

Свойства

• Точность измерений - от 0.3 мК.
• 8 или 16 каналов измерений.
• Одновременная работа с разными типами датчиков (ТС, ТП, давления, влажности и т.д.).
• Связь с компьютером по RS232C и USB
• Возможность выбора типа разъемов - MiniDin 6 или Lemo.
• Фиксируемые разъемы Lemo.
• Низкая цена с разъемами MiniDin 6.
• Малые габариты и вес.

Многоканальный прецизионный измеритель температуры МИТ 8 предназначен для высокоточных измерений температуры, электрического сопротивления и напряжения постоянного тока, в том числе при проведении поверочных (калибровочных) работ.

В качестве первичных преобразователей температуры могут применяться: термометры сопротивления платиновые эталонные по ГОСТ Р 51233-98, преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные по ГОСТ Р 52314-2005, термопреобразователи сопротивления с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009, преобразователи термоэлектрические с НСХ по ГОСТ Р 8.585-2001, а также нестандартные ТС и ТП, сопротивление (термоЭДС) которых укладывается в диапазон измерений МИТ 8.

Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры: платиновых термометров сопротивления (ТСПВ, ПТС-10М и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90; термоэлектрических преобразователей со статическими характеристиками преобразования, представленными в виде таблицы зависимости термоЭДС от температуры.

В качестве первичных преобразователей также могут использоваться датчики с унифицированным выходным сигналом (датчики температуры, давления, влажности и другие). Калибровочные характеристики датчиков в этом случае должны быть представлены в виде таблицы (до 56 точек).

Прибор имеет восемь или шестнадцать входных каналов, которые могут измерять сигналы от разных типов датчиков температуры, а также активное сопротивление и напряжение постоянного тока. При измерении температуры прибор сначала измеряет сопротивление ТС или термоЭДС ТП, а затем по введенным статическим характеристикам преобразования вычисляет температуру. Статические характеристики вводятся в МИТ 8 при помощи персонального компьютера или при помощи ручек управления (модификации МИТ 8.10М, МИТ 8.10М1 и МИТ 8.15). Каждый канал МИТ 8 настраивается независимо от других: калибровочная характеристика, ток питания ТС, размерность (Ом, °С, мВ). Если канал не участвует в измерениях, он может быть выключен. Результаты измерений включенных каналов отображаются на дисплее последовательно. В модификациях МИТ 8.10М, МИТ 8.10М1 и МИТ 8.15 предусмотрена возможность одновременного отображения результатов измерений всех включенных каналов.

При работе с термопарами в МИТ 8 предусмотрена возможность компенсации холодного спая. При этом компенсационный ТС (один на все ТП) подключается к одному из каналов МИТ 8. В таком режиме может быть подключено не более 6 термопар. Без компенсации холодного спая – не более 7 термопар. В модификациях МИТ 8.10М, МИТ 8.10М1 и МИТ 8.15 каждая ТП может быть оснащена своим компенсационным ТС. Число одновременно подключаемых термопар может достигать 8 или 16.

Управление прибором осуществляется либо с его клавиатуры (ручек управления в модификациях МИТ 8.10М, МИТ 8.10М1 и МИТ 8.15), либо с персонального компьютера. В МИТ 8 можно включать/выключать каналы, изменять последовательность отображения каналов, токи питания датчиков, размерность измерений (Ом, °С, мВ), время измерений, вводить статические характеристики преобразования и выбирать степень округления температуры (0.1°C, 0.01°C, 0.001°C).

МИТ 8 имеет встроенную память для записи и хранения результатов измерений (режим самописца), которые могут быть считаны при помощи персонального компьютера. Максимальное время непрерывной записи результатов измерений варьируется от 1 часа (включен 1 канал, время измерения одного канала - 2 секунды) до 14 часов (включены все каналы, время измерения одного канала - 14 секунд).

Наличие в приборе интерфейсов RS-232C и USB позволяет создавать автоматизированные системы и комплексы многоцелевого назначения (в частности - автоматизированные рабочие места поверителя). На основе МИТ 8.10 и МИТ 8.10М ООО «ИзТех» производит автоматизированное рабочее место поверителя АРМП-1, предназначенное для поверки термопреобразователей сопротивления по ГОСТ 8.461-2009 и комплектов разностных термометров, применяемых в теплосчетчиках.

В комплект поставки МИТ 8 входит управляющая программа. Управляющая программа предназначена для программирования МИТ 8, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Удобный интерфейс позволяет быстро освоить работу с программой. Требования к компьютеру: операционная система – MS Windows XP/Vista/7/8/10, свободный последовательный порт RS-232С или USB.

Управляющая программа состоит из двух страниц: «Программирование» и «Считывание». Страница «Программирование» позволяет настраивать МИТ 8 (вводить статические характеристики преобразования ТС и ТП, задавать токи питания ТС и режимы компенсации холодного спая ТП, калибровать встроенные опоры и т. д.), а также управлять работой прибора при помощи ПК. Страница «Считывание» позволяет считывать из МИТ 8 результаты измерений, отображать их в виде графиков и сохранять на ПК.

Области применений:

• Прецизионные измерения температуры. В этом применении МИТ 8 используется в качестве многоканального эталонного цифрового термометра как в комплекте с эталонными термопреобразователями сопротивления, так и в комплекте с эталонными термоэлектрическими преобразователями.
• Поверка термометров сопротивления платиновых эталонных 1го и 2го разрядов в реперных точках МТШ-90 в соответствии с ГОСТ Р 8.571-98 (только для модификации МИТ 8.15).
• Поверка термометров сопротивления платиновых эталонных 2го и 3го разрядов методом непосредственного сличения с эталонным термометром 1го разряда в жидкостном термостате (только для модификации МИТ 8.15). Дополнительно рекомендуем приобрести термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1 с металлическими выравнивающими блоками.
• Поверка преобразователей термоэлектрических платинородий-платиновых и платинородий-платинородиевых эталонных 1го, 2го и 3го разрядов в соответствии с ГОСТ Р 8.611-2005 (только для модификации МИТ 8.15).
• Поверка равноделенных жидкостных стеклянных термометров ТР-1, ТР-2 и других с ценой деления 0.01, 0.02°С (только для модификации МИТ 8.15). Дополнительно рекомендуем приобрести термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1 с металлическими выравнивающими блоками.
• Поверка термопреобразователей сопротивления из платины, меди и никеля в соответствии с ГОСТ 8.461-2009. При этом один канал МИТ 8 служит прецизионным цифровым термометром, а другие – измерителями сигналов поверяемых первичных термопреобразователей. Дополнительно рекомендуем приобрести: термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1, термометр сопротивления платиновый вибропрочный эталонный ТСПВ-1, программное обеспечение АРМП-1.
• Поверка комплектов разностных термометров, применяемых в теплосчетчиках. Дополнительно рекомендуем приобрести: термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1, термометр сопротивления платиновый вибропрочный эталонный ТСПВ-1, программное обеспечение АРМП-1.
• Поверка преобразователей термоэлектрических в соответствии с ГОСТ 8.338-2002. Дополнительно рекомендуем приобрести калибраторы температуры КТ-2 и КТ-3.
• Поверка жидкостных, манометрических, дилатометрических, цифровых термометров, термопреобразователей с унифицированным токовым выходом. При этом измеритель температуры МИТ 8 используется в качестве эталонного цифрового термометра. Дополнительно рекомендуем приобрести: термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1, образцовый термометр сопротивления платиновый вибропрочный ТСПВ-2, калибраторы температуры КТ-1, КТ-2 и КТ-3.
• Поверка жидкостных, манометрических, дилатометрических, цифровых термометров, термопреобразователей с унифицированным токовым выходом. При этом измеритель температуры МИТ 8 используется в качестве эталонного цифрового термометра. Дополнительно рекомендуем приобрести: термостаты переливные прецизионные ТПП-1.0 и ТПП-1.1, термометр сопротивления платиновый вибропрочный эталонный ТСПВ-1, калибраторы температуры КТ-1, КТ-2 и КТ-3.
• Поверка (аттестация) термостатов (ТПП-1, Т-2 и других) и калибраторов температуры (КТ-1, КТ-2, КТ-3 и других). В этом применении МИТ 8 используется в качестве двухканального эталонного цифрового термометра.
• Аттестация температурных полей испытательного оборудования: климатических камер, сушильных шкафов, печей, автоклавов. При этом измеритель температуры МИТ 8 используется в качестве прецизионного многоканального термометра.
