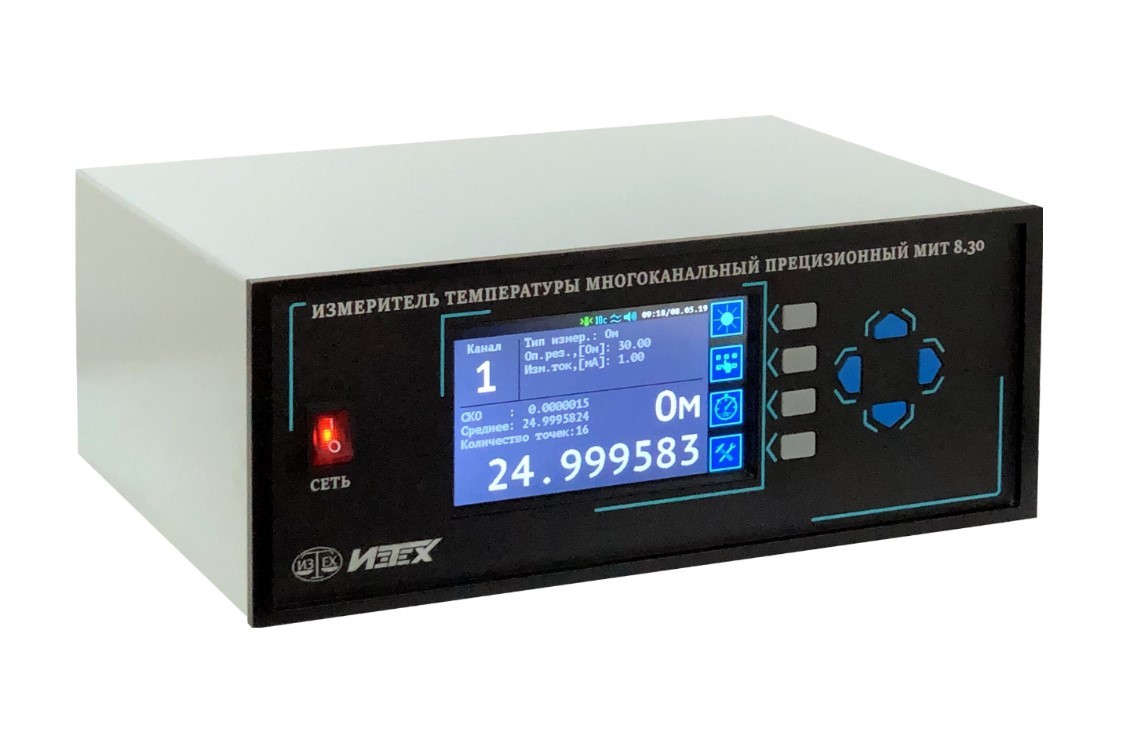

МИТ 8.30-1 измеритель температуры многоканальный прецизионный

Назначение

• Поверка и калибровка термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП), в том числе эталонных (образцовых) 1го, 2го и 3го разрядов.
• Поверка и калибровка преобразователей измерительных (ПИ).
• Аттестация и поверка термостатов, калибраторов температуры, сушильных шкафов, автоклавов, камер тепла и холода и др.
• Прецизионные измерения температуры.
• Измерение температурных полей.
• Прецизионные измерения электричекого сопротивления, напряжения и силы постоянного тока.

Датчики

• Термопреобразователи сопротивления эталонные по ГОСТ Р 51233-98.
• Термопреобразователи сопротивления технические с номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009.
• Преобразователи термоэлектрические эталонные по ГОСТ Р 52314-2005.
• Преобразователи термоэлектрические технические с НСХ по ГОСТ Р 8.585-2001.
• Преобразователи измерительные (ПИ): температуры, давления, влажности и в другие (0… 5мА, 0… 20мА и 4… 20мА).
• Нестандартные ТС и ТП с индивидуальными статическими характеристиками (ИСХ).

Свойства

• Точность измерений - от 0.3 мК.
• 8, 16 или 32 канала измерений.
• Аппаратная поддержка 3-х и 4-х проводной схемы подключения ТС.
• Гальваническая развязка каналов измерений.
• Встроенные блоки питания 24 В (на каждый канал) для питания ПИ.
• Архивирование результатов измерений на SD карту.
• Одновременная работа с разными типами датчиков (ТС, ТП, давления, влажности и т.д.).
• Связь с компьютером по RS-232C и USB.
• Цветной сенсорный дисплей.
• Фиксируемые разъемы.

Многоканальный измеритель температуры МИТ 8.30 предназначен для высокоточных измерений температуры, электрического сопротивления, напряжения и силы постоянного тока, в том числе при проведении поверочных (калибровочных) работ.

Прибор выпускается в двух модификациях: МИТ 8.30-1 на 8 измерительных каналов и МИТ 8.30-2 на 16 измерительных каналов. К модификации МИТ 8.30-2 может быть подключен дополнительный коммутатор на 16 каналов - МИТ 8.30-К. Таким образом суммарное количество измерительных каналов увеличивается до 32.

Гальванически развязанные измерительные каналы МИТ 8.30 могут измерять сигналы от разных типов датчиков температуры (давления, влажности и др.), а также электрическое сопротивление, напряжение и силу постоянного тока. Для питания ПИ предусмотрены встроенные блоки питания на 24 В для каждого измерительного канала.

В качестве первичных преобразователей температуры могут применяться: термометры сопротивления платиновые эталонные по ГОСТ Р 51233-98, преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные по ГОСТ Р 52314-2005, термопреобразователи сопротивления с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009, преобразователи термоэлектрические с НСХ по ГОСТ Р 8.585-2001, преобразователи измерительные (0… 5мА, 0… 20мА и 4… 20мА), а также нестандартные ТС и ТП, сопротивление (термоЭДС) которых укладывается в диапазон измерений МИТ 8.30.

Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры: платиновых термометров сопротивления (ТСПВ, ПТС-10М и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90; термоэлектрических преобразователей со статическими характеристиками преобразования, представленными в виде таблицы зависимости термоЭДС от температуры. Для поддержания мощности саморазогрева не измеряемых в данный момент времени эталонных ТС в приборе предусмотрен ток разогрева - 1 мА.

При работе с термопарами в МИТ 8.30 предусмотрена возможность компенсации холодного спая. При этом компенсационный ТС может быть подключен к каждой из ТП. Для этих целей предназначены шнуры МИТШ-32.1.1, МИТШ-32.2.1 и МИТШ- 32.3.1.

Память МИТ 8.30 рассчитана на 32 различные индивидуальные статические характеристики (ИСХ) преобразования, каждая из которых может быть представлена в одном из следующих форматов: МТШ-90, Калледдар-Ван Дюзен (КВД), «Полином», «Таблица» и «ПИ». МТШ-90 и КВД используются для работы с платиновыми ТС. «Полином» - полином девятой степени для работы с нестандартными типами ТС и ТП. «Таблица» - таблица (до 20 точек) для работы с нестандартными типами ТС и ТП. «ПИ» - ИСХ для работы с преобразователями измерительными.

Прибор последовательно измеряет все включенные каналы. Время измерения одного канала выбирается из следующих значений: 1.5, 3, 5 или 10 секунд. Дополнительно можно включить цифровую фильтрацию, что в несколько раз снижает измерительный шум.

При вставленной SD карте прибор автоматически сохраняет результаты измерений на нее в формате «csv» для возможности дальнейшей обработки.

На сенсорном дисплее могут одновременно отображаться результаты измерений одного, двух, четырех, восьми, шестнадцати или тридцати двух каналов. При отображении одного или двух каналов на дисплей дополнительно выводятся среднее значение и СКО за последние шестнадцать измерений. Сенсорная панель и кнопочная клавиатура позволяют полностью управлять прибором: выбирать режимы и время измерений; включать/выключать каналы; вводить ИСХ; изменять встроенные опоры и прочие настройки.

Управляющая программа предназначена для программирования МИТ 8.30, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Одновременно управляющая программа позволяет работать с несколькими приборами (до 16). Таким образом, можно построить 16х32=512 канальную измерительную систему.

Управляющая программа позволяет: вводить в МИТ 8.30 значения внутренних опор; настраивать каналы; вводить ИСХ; отображать в цифровом и графическом видах результаты измерений; отображать график разности между каналами; сохранять результаты измерений для дальнейшей обработки в формате «csv», рассчитывать «среднее» и «СКО» на участке графика. На графике возможно одновременное отображение результатов измерений каналов от всех подключенных приборов. Также возможно измерение разности между каналами разных приборов. Требования к компьютеру: операционная система – MS Windows 10 или Linux (по дополнительному заказу), свободный последовательный порт RS-232С или USB.

Области применений:

• Прецизионные измерения температуры. В этом применении МИТ 8.30 используется в качестве многоканального эталонного цифрового термометра как в комплекте с эталонными термопреобразователями сопротивления, так и в комплекте с эталонными термоэлектрическими преобразователями.
• Поверка термометров сопротивления платиновых эталонных 1го и 2го разрядов в реперных точках МТШ-90 в соответствии с ГОСТ Р 8.571-98. В этом применении МИТ 8.30 используется в качестве высокоточного омметра.
• Поверка термометров сопротивления платиновых эталонных 2го и 3го разрядов методом непосредственного сличения с эталонным термометром 1го разряда в жидкостном термостате. В этом применении один из каналов МИТ 8.30 используется в качестве эталонного цифрового термометра, а остальные - в качестве высокоточного омметра.
• Поверка преобразователей термоэлектрических платинородий-платиновых и платинородий-платинородиевых эталонных 1го , 2го и 3го разрядов в соответствии с ГОСТ Р 8.611-2005. В этом применении МИТ 8.30 используется в качестве высокоточного милливольтметра.
• Поверка равноделенных жидкостных стеклянных термометров ТР-1, ТР-2 и других с ценой деления 0.01, 0.02 °С. В этом применении МИТ 8.30 используется в качестве эталонного цифрового термометра.
• Поверка термопреобразователей сопротивления из платины, меди и никеля в соответствии с ГОСТ 8.461-2009. При этом один канал МИТ 8.30 используется в качестве эталонного цифрового термометра, а другие - в качестве высокоточного омметра.
• Поверка комплектов разностных термометров, применяемых в теплосчетчиках. В этом применении один канал МИТ 8.30 используется в качестве эталонного цифрового термометра, а другие - в качестве высокоточного омметра.
• Поверка преобразователей термоэлектрических в соответствии с ГОСТ 8.338-2002. В этом применении один канал МИТ 8.30 используется в качестве эталонного цифрового термометра, а другие - в качестве высокоточного милливольтметра.
• Поверка жидкостных, манометрических, дилатометрических, цифровых термометров. В этом применении МИТ 8.30 используется в качестве эталонного цифрового термометра.
• Поверка термопреобразователей с унифицированным токовым выходом. В этом применении один канал МИТ 8.30 используется в качестве эталонного цифрового термометра, а другие - в качестве высокоточного миллиамперметра.
• Поверка (аттестация) термостатов (ТПП-1, Т-2 и других) и калибраторов температуры (КТ-1, КТ-2, КТ-3, КТ-5, КТ-6 и других). В этом применении МИТ 8.30 используется в качестве двухканального эталонного цифрового термометра.
• Аттестация испытательного оборудования: климатических камер, сушильных шкафов, печей, автоклавов. В этом применении измеритель температуры МИТ 8.30 используется в качестве прецизионного многоканального термометра. При аттестации климатических камер и автоклавов в дополнение к термопреобразователям можно подключить датчики давления и влажности с унифицированным токовым выходом.
