Термометры-гигрометры еКологгер. Общее описание.
Измерители температуры и относительной влажности воздуха еКологгер 20, 21 и 22 предназначены для измерения климатических параметров внутри и снаружи жилых, служебных, и производственных помещений. Также они могут использоваться для контроля и управления различными технологическими процессами, условий производства, транспортировки и хранения.
Двухканальные термогигрометры еКологгер 21 и 22 позволяют производить одновременные измерения температуры и относительной влажности воздуха в двух точках (например, снаружи и внутри помещения, технологической установки и т.п.). Например, в сельском хозяйстве для контроля параметров воздушной среды внутри и снаружи питомников, теплиц и т.п.
Конструкция термометров-гигрометров еКологгер.

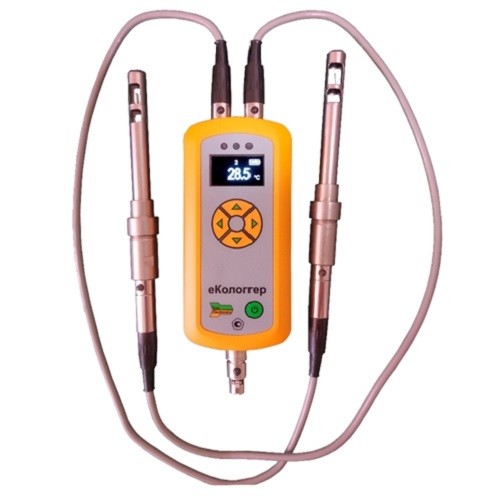

Термогигрометры еКологгер 20, 21 и 22 выполнены в виде отдельного небольшого модуля, размерами 140*53*23мм, с подключаемыми щупами с датчиками, длиной 125мм и диаметром не более 16мм. Щуп может подключаться как напрямую к основному блоку, так и через кабель.
Информация о результатах измерений выводится на графический OLED-дисплей с высокой контрастностью и возможностью работы при отрицательных температурах (в отличие от дисплеев на жидких кристаллах (ЖК, LCD, TFT и т.п.)). OLED отлично читается как в тёмном помещении, так и при ярком освещении (в т.ч. и при солнечном свете). При помощи клавиатуры пользователь может вывести на дисплей значение температуры или относительной влажности с любого датчика, а также текущие время и дату, установленные в приборе. Также, на OLED выводится информация о состоянии питания (наличие внешнего питания, уровень заряда встроенного аккумулятора), наличие связи с пультом оператора, по USB или через Bluetooth.
Питание термогигрометров еКологгер.
Термометры-гигрометры еКологгер 20, 21 и 22 могут работать как от встроенного низкотемпературного литиевого аккумулятора, так и от стандартного внешнего источника питания 5В с током от 0,5А, подключённого к разъёму microUSB прибора. Также можно подавать питание на еКологгер через разъём подключения внешнего блока оператора.
Встроенный специализированный низкотемпературный LiPol аккумулятор способен обеспечивать питание прибора в диапазоне температур от -40℃ до +60℃ (вместо стандартного диапазона 0…40 ℃ «коммерческих» аккумуляторов). Это позволяет использовать термогигрометр еКологгер для измерения температуры и влажности во всём заявленном рабочем диапазоне температур без использования дополнительных аксессуаров и приспособлений для предохранения встроенной батареи от переохлаждения или перегрева.
При работе от внешнего источника питания происходит автоматическая зарядка встроенного литиевого аккумулятора под управлением специализированного контроллера, обеспечивающем оптимальные режимы зарядки и автоматическое её отключение при достижении аккумулятором полного заряда. Процесс полной зарядки глубоко разряженного аккумулятора в еКологгере занимает около 4 часов.
Логгер температуры и влажности.
Приборы еКологгер могут работать в режиме логгера данных. В этом режиме прибор автоматически записывает в энергонезависимую память результаты измерений температуры и относительной влажности воздуха с информацией о дате и времени такого измерения. Интервал между измерениями в режиме логгера задаётся пользователем и может составлять от 1 секунды до 1 суток. В качестве энергонезависимой памяти в еКологгере используется встроенная microSD карта памяти, позволяющая сохранить более 30 млн. записей в режиме логгера (это более, чем 5 лет непрерывной работы с интервалом записи 1 сек.).
Управление режимом логгера, а также считывание результатов его работы осуществляется только через подключённое внешнее устройство оператора – смартфон (через Bluetooth), ПК (через USB) или пульт оператора (через соответствующий разъём).
О том, что включен режим логгера сообщает значок иконка карты памяти в правом нижнем углу дисплея прибора.
Работа термогигрометра еКологгер с пультом оператора БОИ-01.
Для расширения возможностей измерители температуры и влажности воздуха еКологгер можно использовать совместно с пультом оператора БОИ-01. В этом случае пользователь получает следующие возможности:
- управление режимами работы еКологгера с БОИ-01;
- сохранения отдельных результатов измерений в памяти БОИ-01 с их группировкой по точкам измерений;
- расчёт статистики проведённых измерений (минимум, максимум, среднее, все виды неопределённости);
- подключение к БОИ-01 не только измерителей параметров микроклимата еКологгер, но и люксметров-пульсметров-яркомеров еЛайт03.
Работа термогигрометра еКологгер по беспроводному каналу Bluetooth.
Термогигрометры еКологгер имеют встроенный беспроводной интерфейс Bluetooth, через который можно осуществлять дистанционное управление их работой и получать результаты измерений. Мобильные приложения для работы с приборами еКологгер для ОС Android и iOS бесплатны и скоро будут доступны на нашем сайте в разделе «Продукция/Программное обеспечение».
Подключение еКологгер-а к персональному компьютеру (ПК).
Термометр-гигрометр еКологгер можно подключить к персональному компьютеру через стандартный порт microUSB, либо через кабель-переходник еКоннект2, подключённый к разъёму miniXLR еКологгера и порту USB ПК.
Подключение через microUSB можно осуществить любым стандартным кабелем. Однако, длина такого кабеля ограничена по спецификации USB 5 метрами.
Подключение через еКоннект2 более надёжно механически из-за конструкции разъёма miniXLR и позволяет использовать кабель, длиной до 50 метров.
Способы крепления термогигрометров еКологгер в точке измерения.
Основной блок термометров-гигрометров еКологгер 20, 21 и 22 имеет на тыльной стороне корпуса стандартную фотовтулку с резьбой 1/2 дюйма. Благодаря этому еКологгер можно применять совместно с любыми держатели для фото- и видеоаппаратуры, что существенно увеличивает возможности применения прибора.
Для крепления в точке измерения щупа с датчиками можно использовать нарезанную на корпусе щупа резьбу М12.
Некоторые варианты приспособлений и держателей для приборов еКологгер будут доступны на нашем сайте в разделе «Продукция/Аксессуары для приборов»
Подключение термогигрометров еКологгер к системам сбора и обработки данных.
Термогигрометры еКологгер можно интегрировать в любую измерительную и информационную систему. Мы стандартизировали протоколы работы приборов и будем выкладываем их описания по мере готовности документации для свободного использования сторонними разработчиками. Сейчас находятся в подготовке следующие документы:
- Описание для еКологгера команд и протокола работы RPC по UART;
- Описание для еКологгера команд и протокола работы RPC по USB, драйвер USB для Windows;
- Описание сервисов Bluetooth Low Energy (BLE) для еКологгер;
- Распиновка разъёма UART (miniXLR 6pin) основного блока еКологгер
